Nextion NX3224T028 - HMI LCD TFT 2.8" модуль

Nextion NX3224T028 – модуль HMI із сенсорним TFT LCD дисплеєм 2,8 дюйма

Опис

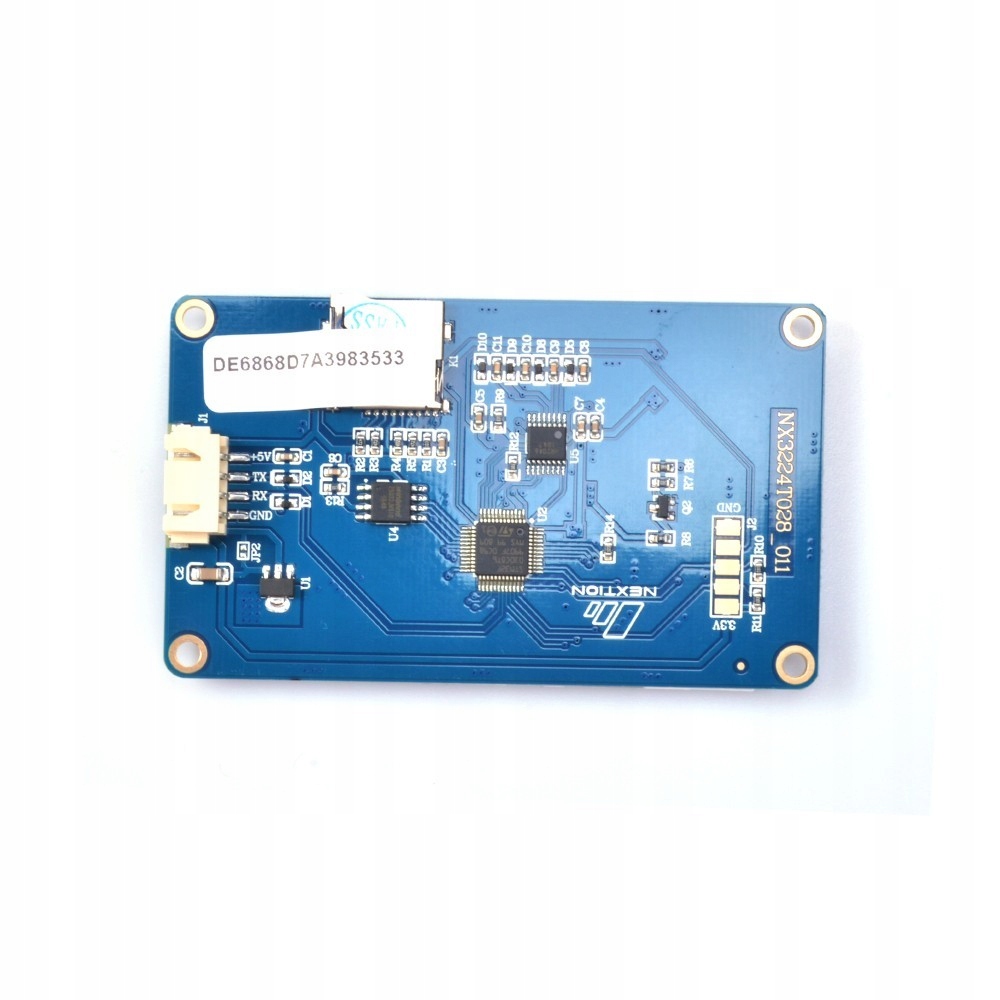

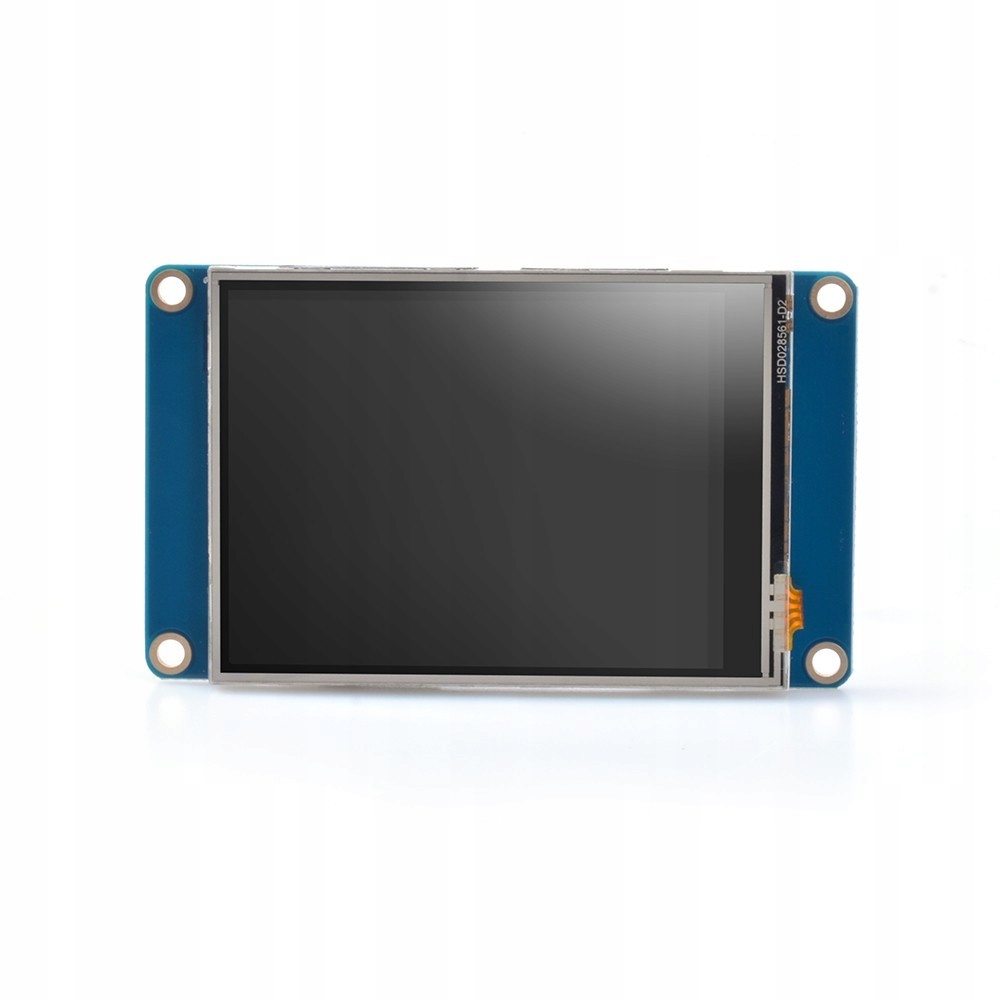

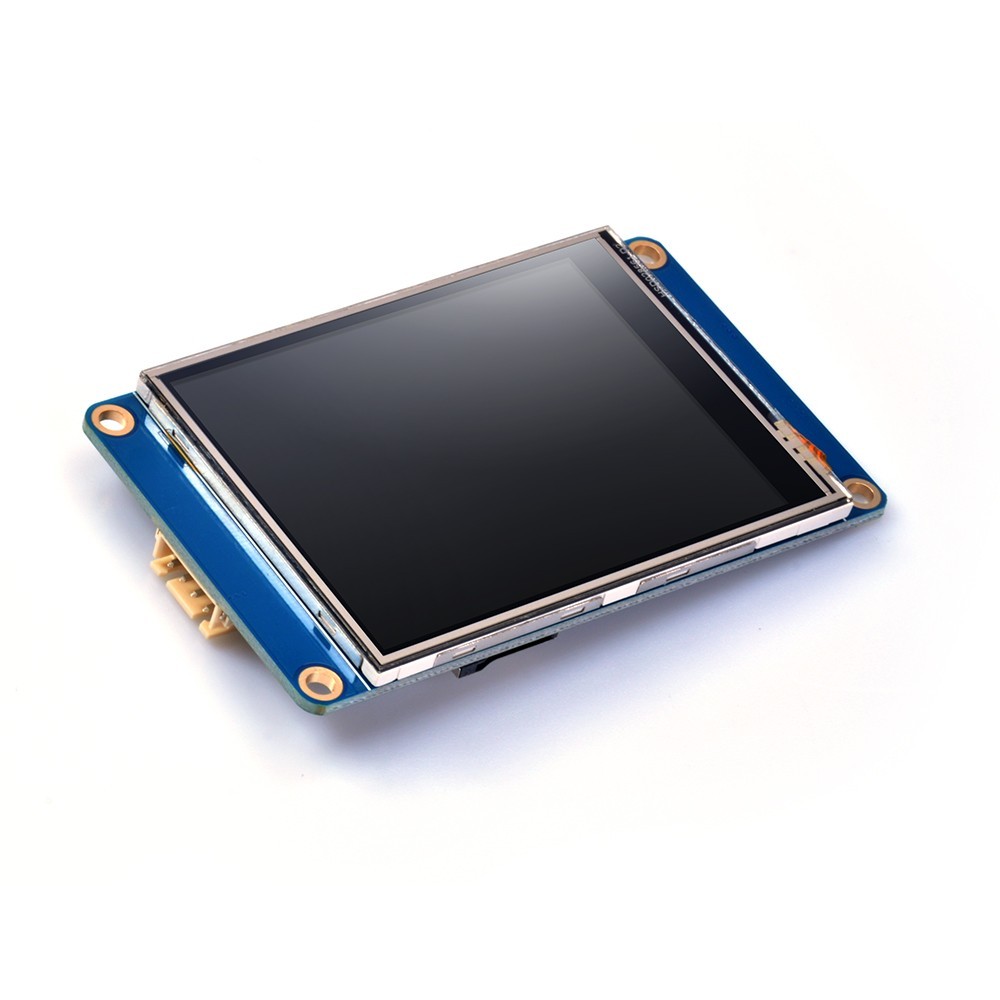

Модуль HMI (інтерфейс людина-машина) із кольоровим TFT LCD дисплеєм 2,8 дюйма з роздільною здатністю 320x240 пікселів . Він оснащений резистивною сенсорною панеллю, що забезпечує взаємодію користувача з системою, що будується. Панель має вбудований мікроконтролер, який керує дисплеєм, слот для карт microSD і Flash-пам'ять. Модуль спілкується із зовнішнім контролером через інтерфейс UART, тому він може працювати з популярними наборами для розробки, такими як Arduino, Raspberry Pi або STM32. Живиться від мережі 5 В за допомогою модуля і кабелів, що входять в комплект. Він буде ідеальним для всіх проектів, які вимагають панелі для керування пристроєм користувачем, наприклад, на виробничих лініях.

Розробка зовнішнього вигляду та функціональності графічного інтерфейсу користувача (GUI) за допомогою Nextion відбувається швидко та інтуїтивно зрозуміло. завдяки спеціальному графічному редактору NextEditor. Він дозволяє підготувати інтерфейс за допомогою універсальних блоків, кнопок або слайдерів, що економить час користувача і значно прискорює процес проектування пристрою. Проект завантажується на пристрої через інтерфейс UART. Детальні інструкції щодо використання редактора доступні на веб-сайті виробника.

Властивості

• TFT РК-дисплей
• Діагональ екрана: 2,8"
• Роздільна здатність: 320 x 240 пікселів
• Кольори: RGB 65K
• Тип сенсорної панелі: резистивна
• Зв'язок: UART TTL
• Вбудована флеш-пам'ять 4 Мб
• Регулювання яскравості
• Гніздо для картки MicroSD
• Живлення: 5 В
• Споживання струму: 65 мА
• Розміри: 85 x 49,8 мм

В комплекті

• Модуль HMI Nextion NX3224T028
• З’єднувальний кабель
li >
• Плата живлення
