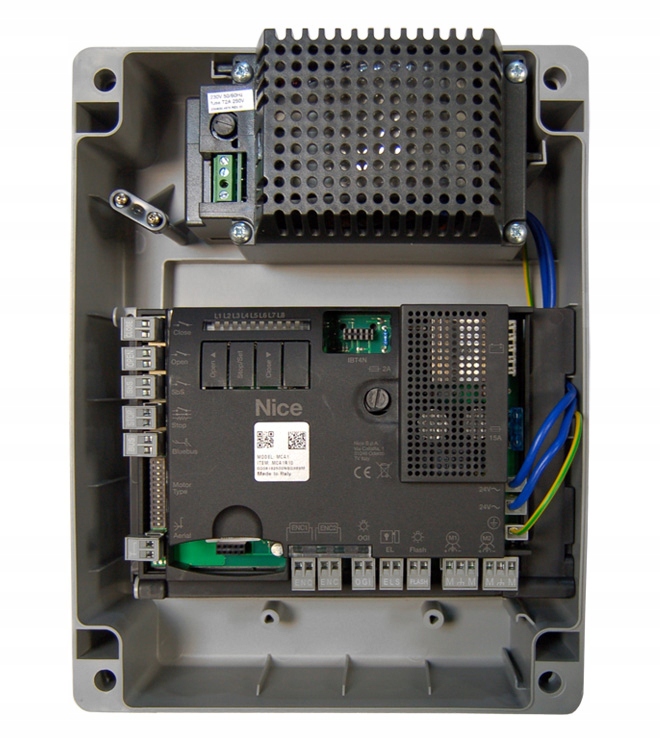

Гарний блок керування MC824H R10 для двох приводів 24 В

Панель керування MC824H працює з приводами для двостулкових воріт із джерелом живлення 24 В, наприклад:

• MB4024, MB5024
• HY7024, HY7124
• BFAB5024, MFAB3024, MFAB3024HS, LFAB4024, LFAB4024HS, XFAB2124
• TO4024, TO5024, TO5024HS, TO5024I, TO7024, TO6024HS
• WG3524HS
• TTN3724HS, TTN6024HS

Функції:

• для двох актуаторів 24 В з енкодером
• Технологія BLUEBUS
• розумний: під час програмування приводи автоматично запам'ятовують кінцеві положення воріт (автопрограмування), світлодіоди вказують на активовані функції
• розширений: лише три кнопки програмування, налаштування режиму часу відкриття тощо.
• зручно: функція часткового відкриття воріт (функція воріт)
• завжди працює: завдяки акумулятору PS324 (опція) приводи відкриватимуть і закриватимуть ворота навіть за відсутності живлення
• радіороз'єм типу OXI, SMXI, SMXIS
• сумісний з OPERA та SOLEMYO
• можливість встановлення параметрів функції за допомогою O-View.

Технічні дані:

• Напруга живлення: 230 В змінного струму ±10% 50–60 Гц
• Номінальне споживання електроенергії від мережі: 200 W
• Енергоспоживання роз'єму батареї ППК в режимі «Standby-All» (з приймачем з роз'ємом SM): менше 100 мВт
• Вихід сигнальної лампи: 1 ELDC сигнальна лампа
• Вихід електричного замка: 1 електричний замок 12 В змінного струму макс. 15 ВА
• Вихід індикатора відкритих воріт: 1 лампа 24 В макс. 4 Вт (вихідна напруга може змінюватися в діапазоні - 30% +50% і може керувати також за допомогою невеликих реле)
• Вихід BLUEBUS: 1 вихід із максимальним навантаженням 15 одиниць Bluebus (максимум 6 пар фотоелементів MOFB або MOFOB + 2 пари фотоелементів MOFB або MOFOB адресовані як розмикаючі пристрої + максимум 4 пристрої керування MOMB або MOTB)
• Вхід STOP: для нормально закритих, нормально відкритих контактів або контактів постійного опору 8,2 кОм; в автоматичному навчанні пристрою (будь-яка зміна порівняно із завантаженим станом запускає команду "STOP")
• Вхід SbS: для нормально відкритих контактів (закриття контакту викликає команду "Крок за кроком")
• Вхід OPEN: для нормально відкритих контактів (замикання контакту викликає команду "OPEN")
• Вхід CLOSE: для нормально відкритих контактів (замикання контакту викликає команду "CLOSE")
• Радіороз'єм: роз'єм SM для приймачів SMXI, OXI та OXIFM
• Вхід ANTENNA для радіосигналу: 50 Ом для кабелю RG58 або аналогічного
• Програмовані функції: 8 функцій ON-OFF і 8 регульованих функцій< /li>
• Функції в автоматичному завантаженні: автоматичне розпізнавання пристроїв, підключених до виходу BlueBus; Автоматичне розпізнавання типу пристрою, підключеного до клеми «СТОП» (НЗ, НЗ контакт або опір 8,2 КОм); Автоматичне розпізнавання ходу стулки та автоматичний розрахунок точок випуску та часткового відкриття (різні в залежності від типу установки)
• Робоча температура: -20°C ... +55°C
• Використання в особливо кислотній, солоній або потенційно вибухонебезпечній атмосфері: ні
• Рівень захисту: IP54 із повним корпусом
• Розміри: 310x232x122 мм
• Вага: 4,1 кг
