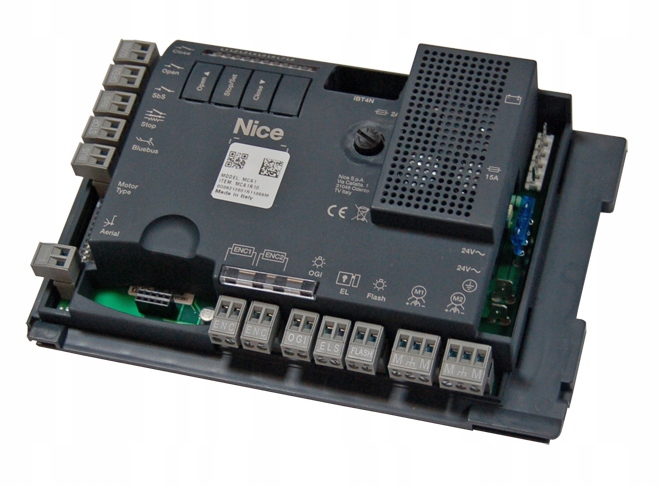

Плата електроніки MCA1 R10 блоку керування Nice MC824H R10

Увага! Це пропозиція на плату електроніки в корпусі з кнопками для блоку управління Nice MC824H - без зовнішнього корпусу, без трансформатора і без проводів, що з'єднують трансформатор з платою електроніки. .

Панель керування MC824H працює з приводами для двостулкових воріт із джерелом живлення 24 В, наприклад:

• MB4024, MB5024
• HY7024, HY7124
• BFAB5024, MFAB3024, MFAB3024HS, LFAB4024, LFAB4024HS,

Особливості:

• до двох приводів 24 В із кодером
• технологія BLUEBUS
• інтелектуальний: приводи під час програмування автоматично запам'ятовують кінцеві положення воріт (автопрограмування), світлодіоди індикують активовані функції
• розширені: лише три кнопки програмування, налаштування режиму роботи часу відкриття тощо.
• зручно: функція часткового відкривання воріт (функція воріт)
• завжди працює: завдяки батареї PS324 (опція) приводи відкриватимуть і закриватимуть ворота навіть за відсутності живлення
• радіороз’єм типу OXI, SMXI, SMXIS
• сумісний із системами OPERA та SOLEMYO
• можливість налаштування функціональних параметрів за допомогою O-View.

Технічні дані:

• Основне джерело живлення: 230 В змінного струму ±10% 50–60 Гц
• Номінальне споживання електроенергії від мережі: 200 Вт
• Енергоспоживання роз'єму батареї контрольної панелі під час роботи "Standby-All" (з приймачем із роз'ємом SM): нижче 100 мВт
• Вихід контрольної лампи: 1 контрольна лампа ELDC< /li>
• Вихід електричного замка: 1 електричний замок 12 В змінного струму макс. 15 ВА< /li>
• Вихід індикатора відкритих воріт: 1 лампа 24 В максимум 4 Вт (вихідна напруга може змінюватися в діапазоні -30% +50% а також може керувати невеликими реле)
• Вихід BLUEBUS: 1 вихід із максимальним навантаженням 15 одиниць Bluebus (максимум 6 пар фотоелементів MOFB або MOFOB + 2 пари фотоелементів MOFB або MOFOB, адресованих як пристрої відкривання + максимум 4 пристрої керування MOMB або MOTB)
• Вхід STOP: для нормально закритих контактів, нормально відкритих або з постійним опором 8,2 кОм; в автоматичному навчанні пристрою (будь-яка зміна порівняно із завантаженим станом запускає команду "STOP")
• Вхід SbS: для нормально відкритих контактів (закриття контакту викликає команду "Крок за кроком")
• Вхід OPEN: для нормально відкритих контактів (замикання контакту викликає команду "OPEN")
• Вхід CLOSE: для нормально відкритих контактів (замикання контакту викликає команду "CLOSE")
• Радіороз'єм: роз'єм SM для приймачів SMXI, OXI та OXIFM
• Вхід ANTENNA для радіосигналу: 50 Ом для кабелю RG58 або аналогічного
• Програмовані функції: 8 функцій ON-OFF і 8 регульованих функцій< /li>
• Функції в автоматичному завантаженні: автоматичне розпізнавання пристроїв, підключених до виходу BlueBus; Автоматичне розпізнавання типу пристрою, підключеного до клеми «СТОП» (НЗ, НЗ контакт або опір 8,2 КОм); Автоматичне розпізнавання ходу стулки та автоматичний розрахунок точок випуску та часткового відкриття (різні залежно від типу установки)
• Робоча температура: -20°C ... +55°C
• Використання в особливо кислотній, солоній або потенційно вибухонебезпечній атмосфері: ні
