Двигун постійного струму з черв'ячною кутовою передачею

На окремому аукціоні я рекомендую блок живлення, ідеальний для роботи з цим двигуном

а також регулятор швидкості, що забезпечує точність

регулювання швидкості обертання відповідно до наших вимог у діапазоні 0 - 100%

Це дуже універсальне застосування

параметри двигуна:

• діаметр двигуна 60 мм
• загальна довжина 170 мм
• діаметр ролика 10
• довжина 41,5 мм
• напруга живлення 24В
• струм холостого ходу 0,5 А
• номінальний струм 1A
• крутний момент 3 Нм
• 14 об / хв
• вага 1,2 кг

СИСТЕМА КЕРУВАННЯ ДВИГУНАМИ

Для двигунів постійного струму ми пропонуємо односпрямований драйвер-регулятор DCMD1.2, що дозволяє:

Параметри контролера DCMD 1.2 NEW

напруга живлення 12-30В

максимальний струм 10А при напрузі до 24В

максимальна потужність контролера 250Вт

Увійдіть у меню:

утримуйте кнопку енкодера в СЕРВІСНОМУ МОДУЛІ УПРАВЛІННЯ протягом 3 секунд

потім виберіть параметр, який потрібно змінити, коротко натиснувши кнопку,

змініть параметри, повернувши та знову підтвердивши коротким натисканням

кнопку енкодера

РЕЖИМИ

1-бістабільний START/STOP в - in0

2 моно стабільний START n1, STOP -in0

3 крок - програмування 3 різних швидкостей на in0 та in1 та in0in1

4 встановлення швидкості в МЕНЮ

5 циклів роботи з часом роботи, часом зупинки та кількістю циклів.

Acc - прискорення 0-1023

Dcc - уповільнення 0-1023

in 0 - швидкість для - входів в 0

in 1- швидкість для - введення в 1

in 01- швидкість для - введення в 01

TIMER

0- вимкнено - 1-9999sec

P- швидкість у режимі 4

з повагою Войцех Старек

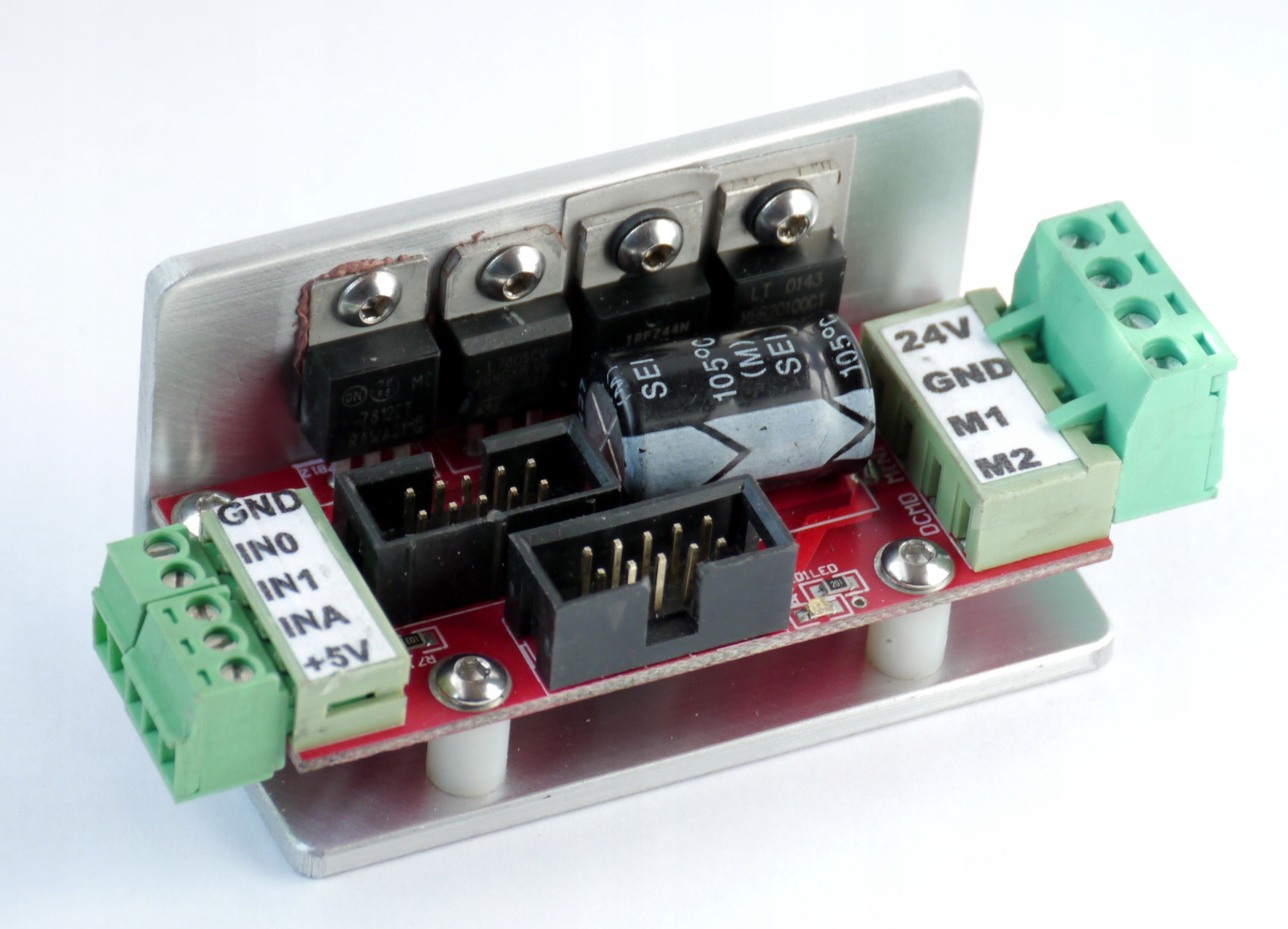

з'єднання

- 4-контактний роз’єм

Живлення 24 В +

Живлення GND -

M1 - двигун

M2 - мотор

5-контактний роз'єм

GND - земля, яку ми подаємо на in0, in1 або потенціометр

in0 - вхід 1 (STOP) або START /STOP

in1 - вхід 2 (START)

inA - аналоговий вхід - підключіть, наприклад, потенціометр швидкості

+5V - джерело живлення, наприклад, кодера, потенціометра

Керування ПУСК, СТОП; ми активуємо, застосовуючи низький стан (GND) до входів

in0 , in1
