4-ХОДОВИЙ ШАЛЬОВИЙ КРАН ГІДРАВЛІЧНИЙ

ТИП 4/3 1/2" НОРМАЛЬНО ВІДКРИТИЙ

Виробництво:

Оригінальний італійський продукт бренду Oleodinamica Marchesini, символ: IF 4 1/2"; 1.35.25.124

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та промисловості в цілому.

Клапан можна використовувати для керування приводом подвійної дії або гідродвигуном з можливістю зміни напрямку обертання та блокуванням обертання.

Принцип роботи:

Клапан дозволяє перемикати потік масла між двома ресиверами A і B, це можуть бути, наприклад, дві камери в гідроциліндрі подвійної дії або порти в гідравлічному двигуні.

У той час як настройка клапана спрямовує потік до ресивера A, B водночас з’єднаний із зворотною лінією T. Переміщення важіль на 90° має протилежний ефект.

Нормально відкритий клапан. Встановлення важеля в середнє положення перекриває (закриває) отвори A, B. У цьому положенні потік через клапан відкритий від P до T.

Підключення:

Підключіть P до лінії подачі, а T до лінії зворотного ходу. Підключіть A і B до двох гідравлічних ліній, між якими необхідно перемикати потік масла.

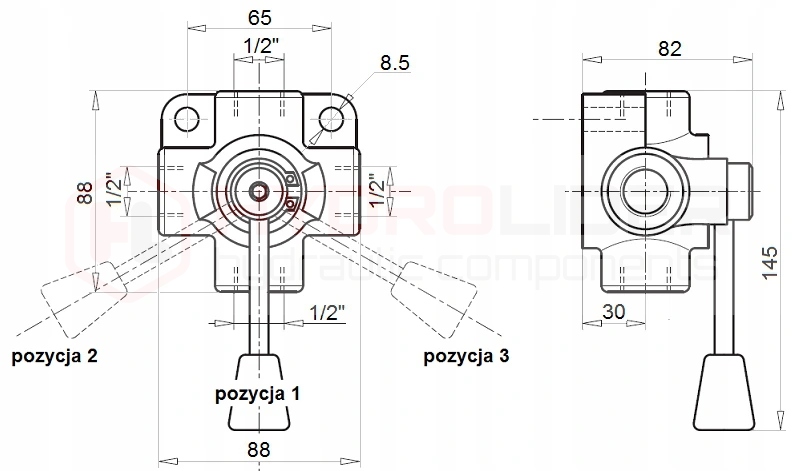

Можливість установки важеля в трьох положеннях. Схема напрямку потоку масла в залежності від положення важеля (фото):

Технічні дані:

• Максимальний потік: 60 л/хв
• Кількість гідравлічних отворів в корпусі: 4
• Внутрішня різьба в корпусі: [BSP] 1/2"
• Матеріал корпусу: чавун
• Допустимий максимальний тиск: 250 бар
• Вага: 1,928 кг

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Тип масла: гідравлічне масло на основі мінерального масла

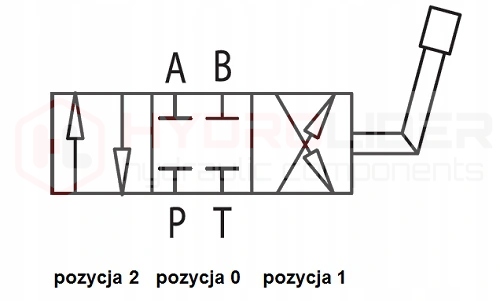

Гідравлічна схема 4/3 нормально відкритий кульовий кран (фото):
