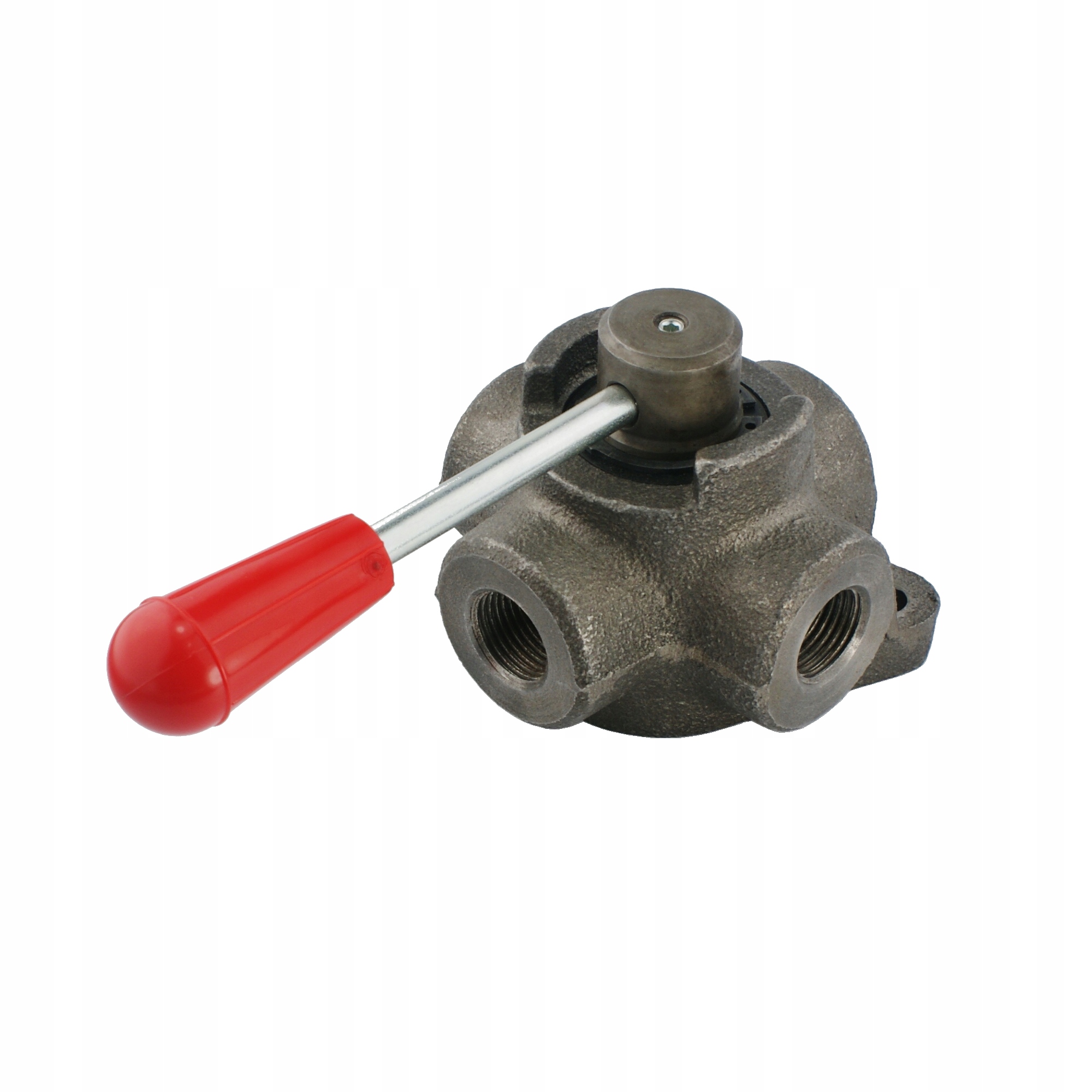

4-ХОДОВИЙ ШАЛЬОВИЙ ГІДРАВЛІЧНИЙ КРАН

ТИП 4/3 3/8" НОРМАЛЬНО ЗАКРИТИЙ

Виробництво:

Оригінальний італійський продукт бренду Oleodinamica Marchesini, символ: IF 4 3/8"; 1.35.25.021

Застосування:

Широко використовується в гідравлічних системах у сільському господарстві, садівництві, лісовому господарстві, будівництві та промисловості в цілому.

Клапан можна використовувати для керування приводом подвійної дії або гідродвигуном з можливістю зміни напрямку обертання та блокування обертання на обох

Принцип роботи:

Клапан дозволяє перемикати потік масла між двома ресиверами A і B, це можуть бути, наприклад, дві камери в гідравлічному циліндрі подвійної дії або порти в гідравлічному двигуні.

У той час як настройка клапана спрямовує потік до ресивера A, B у цей час з’єднаний із зворотною лінією T. Поворот важіль 90° має протилежний ефект.

Нормально закритий клапан. Встановлення важеля в середнє положення перекриває (закриває) усі отвори A, B, P і T. У цьому положенні потік через клапан повністю блокується.

З’єднання:

Під’єднайте P до лінії подачі, а T – до лінії зворотного ходу. Підключіть A і B до двох гідравлічних ліній, між якими необхідно перемикати потік масла.

Важіль можна встановити в трьох положеннях. Схема напрямку потоку масла в залежності від положення важеля (фото):

Технічні дані:

• Максимальний потік: 35 л/хв
• Кількість гідравлічних отворів у корпусі: 4
• Внутрішня різьба в корпусі: [BSP] 3/8"
• Матеріал корпусу: чавун
• Максимальний допустимий тиск: 250 бар
• Вага: 1,346 кг

Діапазон температур і тип масла:

• Допустима температура навколишнього середовища: від -40 C до +60 C
• Допустима температура масла: від -15 C до +80 C
• Тип масла: мінеральне гідравлічне масло на масляній основі

Гідравлічна схема 4/3 нормально закритий кульовий кран (фото):
