НОВИЙ МОДУЛЬ КОНТРОЛЕР MIGOMATE ЕЛЕКТРОНІКА
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 8
Просматривая «НОВИЙ МОДУЛЬ КОНТРОЛЕР MIGOMATE ЕЛЕКТРОНІКА», вы можете быть уверены, что данный товар из каталога «Другие аксессуары» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

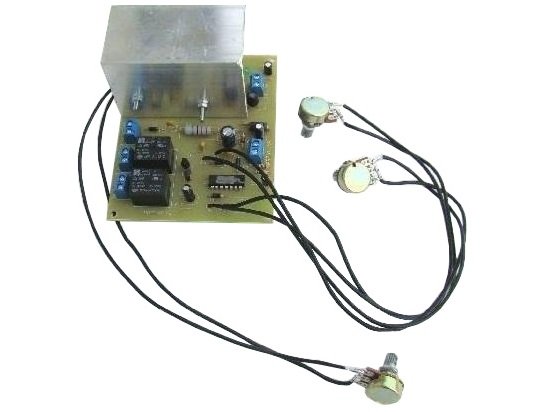

Універсальний електронний модуль управління мігоматом
.
СУЧАСНИЙ МОДУЛЬ, ЗРОБЛЕНИЙ ЗА ЦИФРОВОЮ ТЕХНІКОЮ
Підходить до будь-якого однофазного, міжфазного (400 В) або трифазного напівавтоматичного зварювального апарату.
.
Модуль виконує такі функції:
- Увімкнення та вимикання головного трансформатора (керування контактором - вихід NO)
- Плавне регулювання швидкості подачі дроту в діапазоні 5-95%
- Контроль потоку газу (вихід NO) - захисний газ подається за 0,2 секунди до початку зварювання, відключення потоку газу плавно регулюється в діапазоні приблизно 1-4 секунди. Завдяки цьому процес зварювання починається В ГАЗОВОМУ ЩИТІ, немає затримки, яка потрібна газу від відкриття вентиля до досягнення пальника, потік газу після закінчення зварювання охоплює нагріту частину зварного шва, запобігаючи окисленню
- Контроль затримки відключення зварювального струму в діапазоні приблизно 0,2-1 секунди - це дозволяє - при більш високих швидкостях подачі дроту повністю "спалити" дріт, який вислизає за рахунок імпульсу - інерції дроту. пристрій подачі дроту
- Він має випрямний міст і систему фільтрації живлення для двигуна пристрою подачі дроту
- має захист від перенапруги та сучасний полімерний запобіжник для блоку електроніки, це професійний контролер
Підключення дуже просте
Вхідні дані:
- вхід для нормально відкритої кнопки управління в зварювальному пальнику (NO)
- вхідна потужність для трансформатора 24 В змінного струму (допустима напруга живлення 20-26 В змінного струму)
.
Виходи:
- для двигуна пристрою подачі дроту 24 В з максимальним струмом 5 А (тобто приблизно 120 Вт): двигун живиться безпосередньо від електроніки модуля
- на газовому електромагнітному клапані (без релейного виходу, макс. струм 5A)
- на контакторі головного трансформатора - зварювання - (вихід реле NO - максимальний струм 5A)
.
.
.
Двигун подачі дроту живиться безпосередньо від роз’єму на платі модуля.
.
Виходи газового електромагнітного клапана та зварювального контактора є нормально відкритими релейними виходами (вони працюють як нормально розімкнуті перемикачі), тому ми послідовно підключаємо джерело живлення електромагнітного клапана та контактор (зазвичай трансформатор 24 В змінного струму) і щойно замінено контактор і електромагнітний клапан. Приклад підключення показано на малюнку вище.
Контролер має 3 потенціометри регулювання:
- Потенціометр, підключений до точки P1/P2, контролює швидкість двигуна пристрою подачі дроту
- Потенціометр, підключений до точки P3/P4, регулює час відключення контактора зварювального струму після відпускання кнопки зварювання
- Потенціометр, підключений до точки P5/P6, регулює час вимкнення газового електромагнітного клапана після відпускання кнопки зварювання
.
Електронні модулі повинні бути встановлені так, щоб забезпечити вільну циркуляцію повітря та подалі від нагрівальних елементів. За потреби використовуйте вентилятор для охолодження контролера.
Технічні дані:
- живлення електроніки зі змінною напругою 24 В змінного струму (20-26 В змінного струму)
- максимальне споживання струму контролером (з двигун, електромагніт від’єднано) і контактор) 0,2 A 24 В
- максимальне споживання струму двигуном механізму подачі дроту 5 A
- максимальне навантаження на електромагнітний клапан і виходи контактора 5 A
- допустима робоча температура електроніки від +5 до +50C
- зелений світлодіод вказує на наявність живлення електроніки
- розмір плати 11x9 см, висота (у найвищій точці ) 7 см
.
p>
Модуль абсолютно новий.
