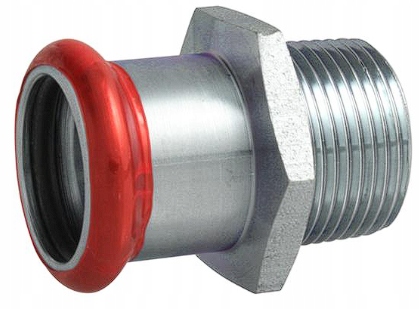

NYPEL PRENTER Press 28x1 GZ Press Vesbo Ply Carn Carn Carn Connector

▶ ️ Матеріальні дані:

Система установки вуглецевої сталі є надзвичайно швидкою та простою системою пресів, що пропонує надійні з'єднання з високим механічним опором у цивільних та промислових установах

Діаметра діаметрів труб, наявних у пропозиції, становить від 15 до 108 мм, залежно від використаного матеріалу. Три найбільші діаметри 76,1, 88,9 та 108 мм зазвичай називають "великими розмірами".

▶ Переваги системи:

Через вищезазначені властивості та обсяг застосувань ця система має багато переваг:

✔ альтернативне рішення для традиційних систем підключення, які потребують зварювання або різьблення;

✔ Як правило, нижча вартість встановлення;

✔ Швидка і проста збірка;

✔ Чиста та безпечна установка без ризику для інсталятора;

✔ надійне, безпечне та постійне ущільнення;

оператор;

✔ Немає ризику пожежі під час встановлення;

✔ Висока корозійна стійкість;

✔ Висока температура;

✔ Важливе зменшення ваги встановлення порівняно з традиційними металевими системами;

встановлення;

✔ Унікальні властивості в галузі потоку рідини;

✔ Кінцева якість операції встановлення залежить більше від обладнання, ніж навички оператора, які не повинні бути висококваліфікованими.

▶ ️ пресовані фурнітура та труби:

натиснуті роз'єми є основним елементом системи. Вони доступні в різних типах і формах, які можна використовувати для фланця, різьбових або зварних з'єднань. Кожен роз'єм закінчений гніздо з синтетичним, гумовим ущільнювальним ущільненням.

Труби - другий найважливіший елемент системи. Можна використовувати інші труби, доступні на ринку, за умови, що вони узгоджуються з технічними специфікаціями, представленими пізніше в каталозі, де описуються різні програми системи.

▶ Процес будівництва:

Туски робляться швидко, просто та безпечно. Результатом операції є "остаточний", оскільки комбіновані елементи не можуть бути відокремлені та відновлені до їх первісного стану. Труба підключається до роз'єму до опору, а потім сформований наконечник з'єднувача натискається на трубу за допомогою інструментів щелеп. Натиснення викликає дві деформації. Перший, променевий, викликає прес ущільнювального кільця в спеціально сформованій камері і гарантує герметичність з'єднання. Друга, геометрична, застосовується як до труб, так і до арматури та створює їх механічне з'єднання, стійке до тягання та обертання. Профіль полігонального преси змінюється залежно від діаметрів системних елементів. Шестикутній або нагадує трикутник, але в будь -якому випадку це створює однорідний зв’язок.

У новій системи натискання всі витоки можливі лише з однієї причини: неправильне або невдалий прес. Кільце після натискання

✅ 3. Тонке, помітне кільце

▶ ️ Візуальний індикатор не обробки - кільце:

У новій системі Pressfitting всі витоки можливі з однієї причини: неправильне або невдалий друк з'єднань. Додаткове рішення профілактики або в будь -якому випадку дозволяє легко ідентифікувати невиконані з'єднання. Це візуальна система під назвою "Натисніть на перевірку рукава": тонке вражаюче кільце від фольги наноситься на зовнішню сторону пристосування, на обкладинці ущільнювача. Фольга не впливає на збірку. При натисканні роз'єму фольга розривається і відокремлюється від металевої поверхні. Розрив дозволяє легко видалити його без необхідності використання додаткових інструментів. Під час перевірки системи інсталятор швидко помітить, навіть з великої відстані або будь -яких барвистих плівок залишався недоторканим на роз'ємах. Якщо фольга не була видалена після натискання, то в кожному випадку інсталятор визнає, що його стан суттєво відрізняється від оригіналу. Тому немає необхідності наближатися до кожного з'єднання, щоб оцінити всі роз'єми та визначити невеликі витоки. Якщо пресування не видно, але його можна торкнутися лише (у жорстких -дорічних або темних просторах), стан фольги можна легко розпізнати єдиним дотиком. Колір фольги асоціюється з різними типами з'єднувачів: синій для фурнітури з нержавіючої сталі для установок, жовтий для фурнітури з нержавіючої сталі для газових установ, червоний для роз'ємів. Кільце використовується у всіх з'єднувачах з діаметром від 12 до 54 мм. У великих розмірах таке рішення не є необхідним, оскільки розміри з'єднань дозволяють швидко керувати візуальним управлінням навіть з відстані. Це рішення в поєднанні з прокладками LBP пропонує інсталяторам подвійний захист

⚠ Примітка. Сигнальне кільце для пресу було навмисно розроблене так, що воно лопається на роз'ємі, але не прилипає до нижньої поверхні щелепи інструменту. Незважаючи на це, в деяких випадках фольга залишається на щелепах. Ми рекомендуємо зняти його перед тим, як зробити ще одне з'єднання.

▶ lbp /з сигналізацією протікання

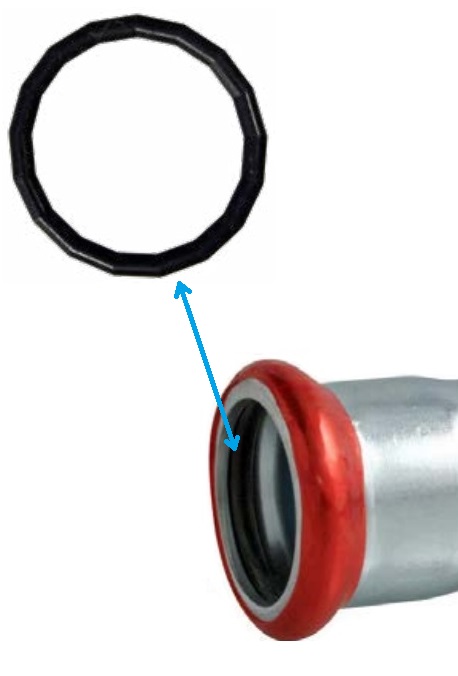

запатентована, інноваційно розроблена ущільнювальна прокладка, доступна у версії EPDM та діаметром від 12 до 54 мм. Він має багатокутну форму, складається з тяги трубчастих секцій з прямим осі та постійним поперечним перерізом, розташованим у кільці таким чином, що при неоплаченому ущільнювачах потік між кільцем та його розеткою безкоштовно. Якщо роз'єм був випадково рідкісним, профіль ущільнювача допомагає визначити цей небажаний стан, як під час тесту на жорсткість, так і візуально, оскільки витік води або повітря у скрапленій формі видно, згідно з робочим аркушем DVGW у 534. Такі характеристики зазвичай називають LBP-Leak перед пресою "не залізо"). Коли роз'єм правильно натиснуто, тоді ущільнювача закриває всі потоки потоку і забезпечує герметичну ущільнювач, наприклад, у випадку традиційної прокладки. Запропонована прокладка має ряд переваг: -її форма більше схожа на традиційні О -ринки, оскільки це єдина прокладка з безперебійним круговим перехрестом по всій його довжині; -Ви не існує ризику витоків після натискання, що відбувається у випадку інших систем. Завдяки профілю цих ущільнювальних кілець, гумова частина з великими деформаціями контактує з металевою частиною, обережно деформованою в результаті пресу, що не дозволяє герметичному закриттю всіх шляхів потоку, особливо в коливанні температури.

⚠cr, O-кільце LBP + кільце = подвійна надійність · ⚠

бування ️ Накладні інструменти:

Пресуючий процес можливий завдяки використанню спеціальних інструментів, що оснащуються взаємозамінними TIPS (щелепами або щуками), які відрізняються залежно від діаметра кондитора та щелепи. На ринку доступні різні типи електромеханічних або частіше електромеханічних типів прасувальних інструментів, у версіях, що працюють від акумулятора або з мережі (230 В - 110 В - 48 В). Зазвичай вони поділяються на 3-й клас залежно від максимальної сили затискача, що використовується:- портативний, низький затискач (до 17 кН), підходить для натискання діаметрів до приблизно 28 мм;- із середнім затискачем (до 40 кН), найпоширеніших і найбільш універсальних, як правило, придатних для натискання діаметром до 54 мм, але деякі моделі підходять для суспільного звинувачення до 108 мм; Висока потужність затискача (понад 40 кН), підходить для натискання великих діаметрів (від діаметра 76,1 мм і більше). Це інструменти великих розмірів та маси.

Для системи PressFitting Eurotubi ви можете використовувати широкий спектр прес -інструментів, за умови, що вони оснащені порадами для "M" профілів.
