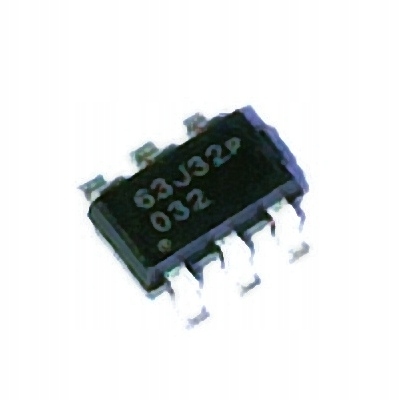

ШІМ-контролер поточного режиму OB2263 з можливістю налаштування частоти SOT23-6

OB2263 — це високоінтегрована ШІМ-схема керування струмовим режимом, оптимізована для високої продуктивності, низької потужності в режимі очікування та економічного використання в автономних зворотно-ходових перетворювачах потужністю менше 30 Вт.

Частота перемикання ШІМ у нормальному робочому режимі є зовнішнє програмування та налаштування у вузькому діапазоні. В умовах холостого ходу або малого навантаження система працює в розширеному пакетному режимі, щоб мінімізувати втрати при комутації. Це призводить до меншого енергоспоживання в режимі очікування та вищої ефективності перетворення.

Низький пусковий струм VDD і низький робочий струм сприяють надійному запуску живлення в системі з OB2263. Для мінімізації споживання енергії в режимі очікування в ланцюзі запуску можна використовувати резистор високого значення. Внутрішня компенсація нахилу покращує стабільність системи при великих сигналах і зменшує можливі субгармонійні коливання за допомогою високого шпаруватості ШІМ-сигналу на виході.

Обрізання фронтів на вході датчика струму (CS) усуває спотворення сигналу, викликане діодом явище відновлення ланцюга придушення і, таким чином, суттєво зменшує кількість зовнішніх компонентів і витрати на систему в проекті.

OB2263 пропонує комплексний захист із функцією автоматичного самовідновлення, включаючи обмеження струму за циклом ( OCP), захист від перевантаження (OLP), фіксатор напруги VDD і напруга блокування нижче порогу (UVLO). Вихід приводу затвора обмежується максимальною напругою 18 В для захисту силового MOSFET.

Чудова ефективність електромагнітних перешкод досягається завдяки фірмовій техніці налаштування частоти On-Bright у поєднанні з керуванням плавного перемикання на тотемному шляху. вихідне поле гейта.

• Власна технологія On-Bright Frequency Shuffling для покращеної роботи EMI.
• Розширений режим роботи Burst для підвищення ефективності та мінімального енергоспоживання в режимі очікування.< /li >
• Робота без звукових шумів.
• Зовнішнє програмування частоти перемикання ШІМ.
• Внутрішня синхронізована компенсація нахилу.
• Низький пусковий струм VDD і низький робочий рівень струм (1,4 мА).
• Зрізання країв на вході датчика струму.
• Хороший захист, включаючи автоматичне самовідновлення:
• Клещи напруги VDD і блокування нижньої напруги з гістерезис (UVLO).
• Максимальний фіксатор вихідної напруги затвора (18 В).
• Порогове значення перевантаження за циклом із самокомпенсацією для постійної вихідної потужності в універсальному діапазоні вхідної напруги .
• Захист від перевантаження (OLP).

ЗАСТОСУВАННЯ:

• Офлайн-перетворювач AC/DC для:
• Зарядні пристрої для акумуляторів
• Джерела живлення
• Джерела живлення для приставок
• Імпульсні джерела живлення Open SMPS
