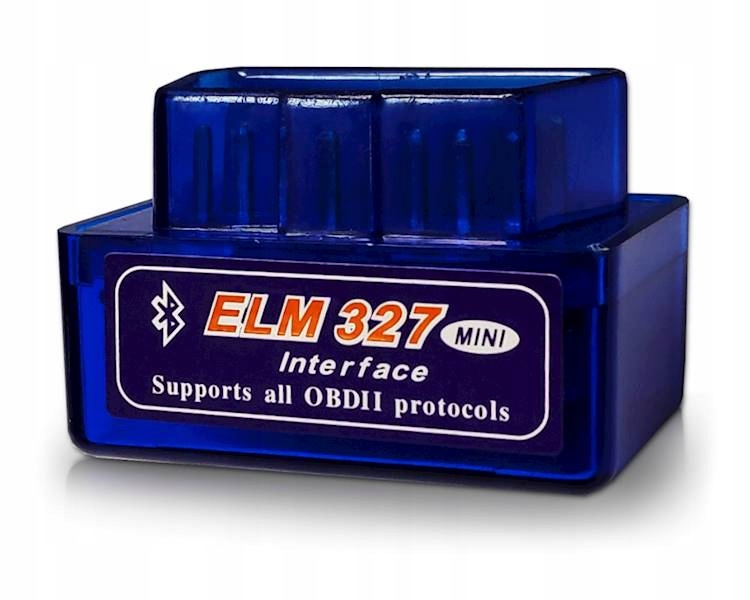

Інтерфейс Bluetooth OBD2 ELM327 MINI (Виробництво: Польща)

Функціональність:

Інтерфейс дозволяє:

• Зчитувати та видаляти помилки OBD-II – усі протоколи

• Зчитувати та видаляти індикатор CHECK ENGINE

p>

• Моніторинг робочих параметрів двигуна в режимі реального часу - РЕАЛЬНІ ДАНІ

• Зчитування незавершених кодів і кодів виробника

• Попередній перегляд FREEZE FRAMES - FREEZE FRAMES

• Онлайн зчитування параметрів

• Помилка зчитування за кодами

• Вимірювання потужності двигуна (HP)

• Вимірювання таких параметрів, як час від 0-100 км/год тощо.

• Дозволяє адаптувати та виправляти деякі пристрої в автомобілі: кут впорскування,

дросель,

регулювання обертів і запалювання, доза впорскування при запуску, нахил EGR)

• Кодування пультів дистанційного керування

• Зміна зареєстрованого пробігу автомобіля (в на одометрі та в ECU

• Дозволяє діагностувати всі системи

Програмне забезпечення, яке працює з ELM 327 Bluetooth:

• Scantool.net

• Polski Vag 4.9

• Engine Check

• GM Mode 22 Scan Tool від Террі

• OBD Gauge для PalmOS і Pocket PC від Dana Peters

• OBD Logger від Джонатана Сенкеріка

• OBD-II ScanMaster

• obd2crazy.com

• OBD2 Scantool від Івана Анджеєвського

• OBDII для ELM322 від Девіда Хаффмана

• pyOBD від Donour Sizemore. від WDT

• легкий OBD

• DigiMoto

• PCMSCAN (дозволяє, серед іншого, вимірювати потужність і час)

• та багато інших безкоштовних і платних програм також у версії PL

Підтримувані протоколи

• J1850 PWM (41,6 кбод)

• J1850 VPW (10,4 кбод)

• ISO 9141-2 (5 бод ініціалізації, 10,4 кбод)

• ISO KWP (ініціалізація 5 бод, 10,4 кбод)

• ISO KWP (швидка ініціалізація, 10,4 кбод)

• ISO CAN (11-бітний ідентифікатор, 500 кбод)

• ISO CAN (29-бітний ідентифікатор, 500 кбод)

• ISO CAN (11-бітний ідентифікатор, 250 кбод)

• ISO CAN (29-бітний ідентифікатор, 250 Кбод)

Підключення та робота

Користуватися діагностичним інтерфейсом надзвичайно просто. З одного боку підключаємо пристрій

до діагностичного роз'єму в автомобілі. На комп’ютері, обладнаному технологією Bluetooth, ми шукаємо пристрій, пам’ятаючи, що він має бути на короткій

відстані. Знайшовши інтерфейс, з’єднуємо його з нашим комп’ютером за допомогою коду 0000 або 1234

Для роботи з ПК необхідно в диспетчері пристроїв знайти встановлений порт зв’язку Bluetooth і встановити параметр порту зв’язку 9600 біт/с

Тільки зараз ми запускаємо відповідне програмне забезпечення, у якому встановлюємо відповідний комунікаційний порт

пристосований для роботи з інтерфейсом Bluetooth

Примітки щодо встановлення

• Не забувайте завжди використовувати один і той самий порт після встановлення та налаштування інтерфейсу зв’язку Bluetooth

. Щоб створити пару з іншим Bluetooth, потрібно

повторно налаштувати порт зв’язку Bluetooth

• Діагностичне програмне забезпечення виявить інтерфейс, лише якщо його налаштовано правильно

і коли інтерфейс підключено у порт діагностики

автомобіля, і ключ буде повернуто в положення ЗАПАЛЮВАННЯ.

• Підключаючи інтерфейс до автомобіля та комп’ютера, дотримуйтеся наступного

порядок: підключіть інтерфейс до роз'єму ODB2 автомобіля; розпочавши зв’язок Bluetooth

потім повернувши ключ автомобіля в положення ЗАПАЛЮВАННЯ. Відключення

інтерфейсу слід виконувати в порядку, зворотному його підключенню.

• Під час роботи з інтерфейсом ви можете почути характерне «цокання». Це нормальний

симптом належної роботи пристрою, і вам не варто про це хвилюватися

Вимоги до апаратного забезпечення ПК

• Автомобіль відповідає специфікації OBD2

• Роз'єм OBD2 в автомобілі

• Комп'ютер Pentium

• Bluetooth в комп'ютері, ноутбуці, Pocket-PC (PDA)

• Windows CE, 95, 98, Me, 2000, XP, Vista 32/64 біт, 7 32/64 біт, Mac
