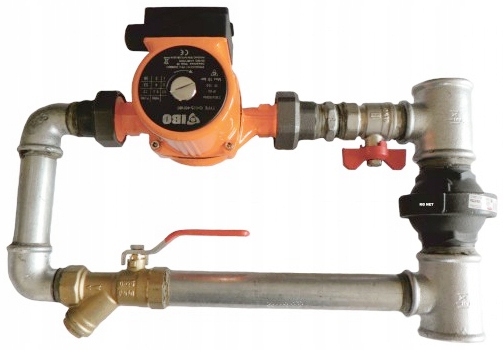

Горизонтальний оцинкований насос байпас 5/4" (1 1/4" DN32) + насос 25/60-180 IBO

Циркуляційний насос центрального опалення в зборі це повна гідравлічна система, що дозволяє підключити циркуляційний насос до печі центрального опалення. з диференціальним водяним клапаном

Байпас насоса з кроком між насосами 25/40-180 або 25/60-180

Диференціальний клапан ZR призначений для встановлення в системі центрального опалення з примусовою циркуляційна вода - циркуляційний насос. Його завдання — захистити насосну установку від пошкоджень через перегрів і тиск, які можуть виникнути, коли насос припиняє примусову циркуляцію. Під час роботи насоса клапан залишається закритим. Коли робота насоса переривається, наприклад, через збій електроенергії, клапан відкривається автоматично, дозволяючи воді циркулювати самопливом.

Клапан може працювати в установці, тиск якої не перевищує 6 бар (60 метрів). водяного стовпа) і температура досягає максимуму 110°C. Клапан не потребує обслуговування під час роботи.

Встановлення:

З'єднання можна встановити в горизонтальному або вертикальному положенні, залежно від потреб. Не забувайте встановлювати набір відповідно до циркуляції води в системі. Напрямок потоку вказано на корпусі диференціального клапана ZR.

Встановлення має виконуватися сантехніком.

Насоси OHI призначені для примусової циркуляції води в системах центрального опалення та гарячої води. водопровідні установки. Їх також можна використовувати в сонячних системах опалення, кондиціонування повітря та циркуляційних системах охолодження.

Насос слід встановити на прямій ділянці труби між двома запірними клапанами, у місці, доступному для вентиляції, огляду або послуга. Насос повинен бути встановлений так, щоб вісь насоса була горизонтальною. Перед установкою насоса уважно прочитайте інструкцію з експлуатації.

Гарантійний термін експлуатації насоса становить 2 роки з дати покупки.

Технічні дані байпасу:

• робоча температура 0-90°C, тимчасова 110°C,
• номінальний тиск 0,001-6,0 бар,
• допустимий тиск до 7,00 бар,
• тиск відкриття клапана в самопливній циркуляції 0,00-0,001 бар,
• номінальний переріз потоку через клапан 98-100% від номінального монтажний переріз,
• рівень шуму під час робочого циклу до 25 дБ(А)

Технічні дані насоса:

• Вага: 3,1 кг
• Розміри з’єднувальної різьби: 47,5 мм (виміряно поза різьбою)
• Максимальна температура води : 110 °C
• Максимальна температура навколишнього середовища: 55 °C
• Максимальний робочий тиск: 10 бар
• Корпус насоса: 180 мм (довжина установки)
• Кількість передач: 3
• Підйом водяного стовпа: 6 м
• Номінальна напруга: 220-240 В / 50 Гц
• Гучність: 45 дБ< /li>
• Номінальний струм: 0,4 А
• Максимальна потужність в окремих передачах:
• I - 46 Вт, II - 67 Вт, III - 93 Вт
