Обігрівач для котла з термостатом GRBT 3000W 5/4''

Нагрівач GRBT 3.0 U5/4

Нагрівач призначений для котлів, термальних ванн, центрального опалення.

Потужність - 3000 Вт

Напруга - 230 В~

Кріплення - 5/4 дюймовий фланець

Зовнішній діаметр різьби - приблизно 41,3 мм

Матеріал - нікельована мідна трубка.

Нагрівач призначений для роботи лише у воді, повністю занурений.

Підходить для сталевих або емальованих резервуарів, без анода або з магнієвим анодом.

Ні підходить для резервуарів з анода з нержавіючої сталі або титану.

Вироблено в Польщі компанією Eliko.

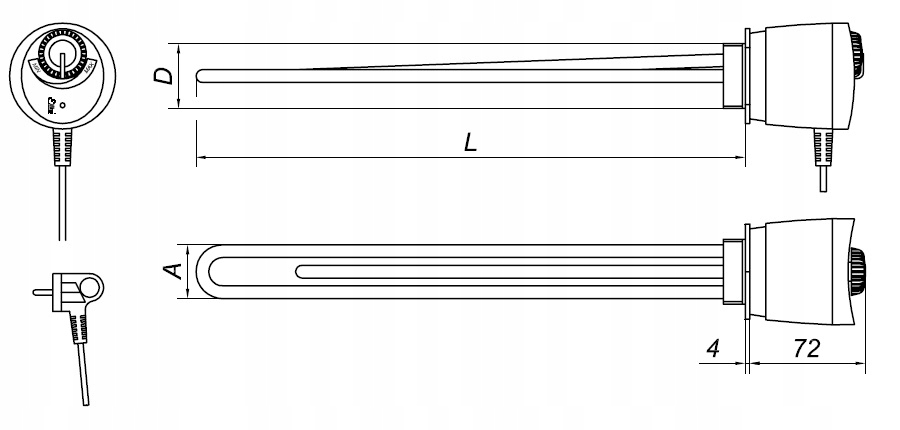

Розміри на кресленні:

L=350 мм

A=35 мм

D=5/4 дюйма

Як вибрати правильний розмір різьби

якщо нагрівач після відкручування має зовнішню різьбу приблизно 42 мм, це 5/4 дюйма

якщо нагрівач після відкручування має діаметр зовнішньої різьби приблизно 48 мм, це 6/4 дюйма

якщо отвір у баку має внутрішній діаметр приблизно 39 мм, це становить 5/4 дюйма

якщо отвір у резервуарі має внутрішній діаметр приблизно 45 мм, це 6/4 дюйма

ІНСТРУКЦІЯ ДО НАГРІВАЛЬНОГО МОДУЛЯ

Використання за призначенням

Нагрівальний модуль GRBT призначений лише для нагрівання води в ємнісних водонагрівачах з емальованою сталлю, які не оснащені титановим анодом.

Монтаж

Монтаж нагрівального модуля повинен виконувати тільки кваліфікований монтажник з дійсні сертифікати SEP або відповідні державні електротехнічні ліцензії в певній країні ЄС відповідно до всіх застосовних норм безпеки та інших правил. Виробник не несе відповідальності за пошкодження нагрівального модуля внаслідок неправильного встановлення.

a. Спорожніть водонагрівач.

b. Відкрутіть кришку отвору, в який буде вкручуватися нагрівальний модуль.

c. Загерметизуйте непідключений модуль і прикрутіть його.

d. Наповніть нагрівач водою.

e. Щоб уникнути корозії отвору, після встановлення нагрівача та наливання води в нагрівач, обережно видаліть муфту послабте нагрівач, щоб зняти нагрівач з муфти повітря вийшло.

f. Перевірте герметичність різьбового з’єднання та, якщо необхідно, затягніть або повторно ущільніть нагрівальний модуль.

g. Під’єднайте нагрівальний модуль до системи електропостачання, що забезпечує основний захист протиударний пристрій, обладнаний автоматичним вимикачем захисного відключення з чутливістю 30 мА та автоматичним вимикачем миттєвої перевантаження по струму 16 А.

h. Модулі, оснащені вилкою, слід підключати лише до розеток із заземлюючим контактом. Не використовуйте подовжувачі чи адаптери.

Експлуатація

Однофазний нагрівальний модуль має вбудований температурний запобіжник, який захищає весь модуль від спалювання вимикається, коли температура піднімається вище 90 ° C. Якщо спрацював температурний запобіжник, від’єднайте модуль від напруги та визначте причину спрацьовування запобіжника. Вимкнувши модуль з розетки і знявши ручку регулятора за допомогою викрутки, натисніть кнопку скидання, розташовану в отворі. Потім увімкніть модуль і перевірте його справність. Модуль має вбудований термостат з температурним діапазоном 20°C-80°C (+/-5°C). Для збереження максимального терміну служби термостат має бути налаштований на середні значення робочого діапазону.

Неналежне використання

a. Не вмикайте живлення, доки нагрівальний модуль не буде занурений у воду.

b. Не очищуйте нагрівальний модуль хімічним або механічним способом за допомогою гострих інструментів.

c. Не можна самостійно ремонтувати нагрівальний модуль.

d. Не занурюйте нагрівальний модуль у рідину, відмінну від тієї, для якої він призначений.

e. Нагрівальний модуль не може працювати на повітрі.

f. Не встановлюйте нагрівальний модуль GRBT у пристрої з іншим джерелом тепла, що перевищує максимальну робочу температуру термостата 90°C.

g. Якщо ви використовуєте інше джерело тепла (наприклад, вугільну піч), перевірте правильність роботи опалювального модуля після опалювального сезону.

h. Під час роботи нагрівальний елемент має бути повністю занурений у рідину.

i. Регулярно перевіряйте, чи не пошкоджено пристрій і чи безпечно його використовувати.

j. Якщо шнур живлення пошкоджено, пристрій не можна використовувати.

k. Не можна заливати корпус обігрівача
