Обігрівач з термостатом для котла GRBT 12kW U 6/4

Нагрівач призначений для котлів, терм, центрального опалення.

Потужність - 3 х 4кВт = 12кВт

Електроживлення- трифазний, п'ятипровідний

Внутрішнє підключення контурів опалення - трикутник

Кріплення - 6/4 дюйма фланець

Зовнішній діаметр різьби - близько 47,3 мм

Матеріал - нікельована мідна трубка.

Кабель - OW 5x2,5 мм2 (кабель із гумовою ізоляцією) довжиною 2,5 м

Нагрівач призначений для роботи лише у воді, повністю занурений.

Підходить для сталевих або емальованих резервуарів, без анода або з магнієвим анодом.

Ні підходить для резервуарів з анода з нержавіючої сталі або титану.

Вироблено в Польщі компанією Eliko.

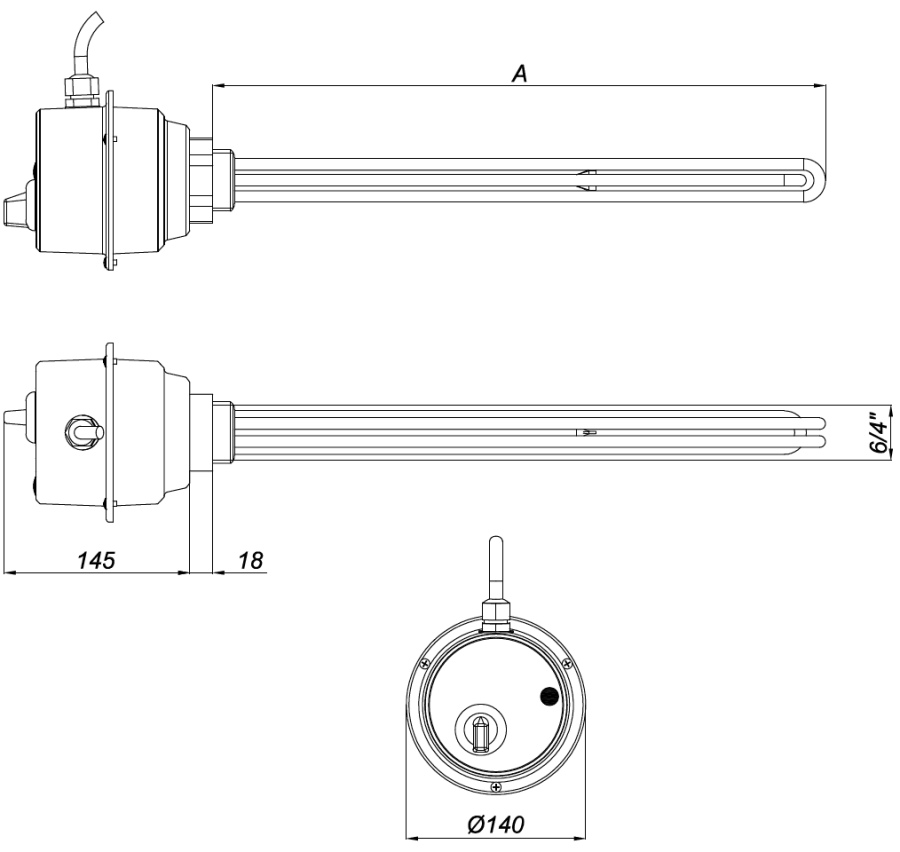

Довжина A=750 мм

Як вибрати правильний розмір різьби

якщо нагрівач після відкручування має зовнішню різьбу приблизно 42 мм, це 5/4 дюйма

якщо нагрівач після відкручування має діаметр зовнішньої різьби приблизно 48 мм, це 6/4 дюйма

якщо отвір у баку має внутрішній діаметр приблизно 39 мм, це становить 5/4 дюйма

якщо отвір у резервуарі має внутрішній діаметр приблизно 45 мм, це 6/4 дюйма

ІНСТРУКЦІЯ ДО НАГРІВАЛЬНОГО МОДУЛЯ

Використання за призначенням

Нагрівальний модуль GRBT призначений лише для нагріву води в ємнісних водонагрівачах з емальованою сталлю, які не оснащені титановим анодом.

Монтаж

Монтаж нагрівального модуля повинен виконувати тільки кваліфікований монтажник з дійсні сертифікати SEP або відповідні державні електротехнічні ліцензії в даній країні ЄС відповідно до всіх застосовних норм безпеки та інших правил. Виробник не несе відповідальності за пошкодження нагрівального модуля внаслідок неправильного встановлення.

a. Спорожніть водонагрівач.

b. Відкрутіть кришку отвору, в який буде вкручуватися нагрівальний модуль.

c. Загерметизуйте непідключений модуль і прикрутіть його.

d. Наповніть нагрівач водою.

e. Щоб уникнути корозії отвору, після встановлення нагрівача та заливання води в нагрівач видаліть муфту повітрям, тобто обережно послабте нагрівач, щоб зняти нагрівач з муфти повітря вийшло.

f. Перевірте герметичність різьбового з’єднання та, якщо необхідно, затягніть або повторно ущільніть нагрівальний модуль.

g. Під’єднайте нагрівальний модуль до системи електропостачання, що забезпечує основний захист протиударний пристрій, оснащений автоматичним вимикачем захисного відключення з чутливістю 30 мА та трифазним автоматичним вимикачем миттєвої перевантаження на 32 А.

h. Перед постійним підключенням модуля до мережі необхідно вимкнути живлення на всіх 3 фазах

Роботи

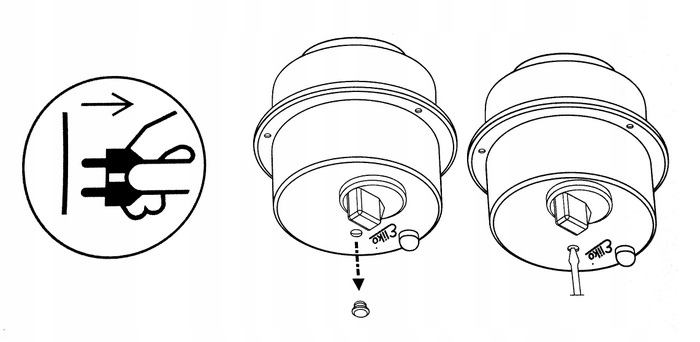

Три Модуль безфазного нагріву має вбудований температурний запобіжник, який захищає весь модуль від перегоряння при підвищенні температури вище 105 С. Якщо спрацює температурний запобіжник, відключіть модуль від напруги та з'ясуйте причину спрацювання запобіжника. Від’єднавши блок живлення від роз’єму поруч із ручкою регулятора, за допомогою викрутки натисніть кнопку скидання, розташовану в отворі. Потім увімкніть модуль і перевірте його справність. Модуль має вбудований термостат з температурним діапазоном 20°C - 85°C (+/-5°C). Для збереження максимального терміну служби термостат має бути налаштований на середні значення робочого діапазону.

Неналежне використання

a. Не вмикайте живлення, доки нагрівальний модуль не буде занурений у воду.

b. Не очищуйте нагрівальний модуль хімічним або механічним способом за допомогою гострих інструментів.

c. Не можна самостійно ремонтувати нагрівальний модуль.

d. Не занурюйте нагрівальний модуль у рідину, відмінну від тієї, для якої він призначений.

e. Нагрівальний модуль не може працювати на повітрі.

f. Не встановлюйте нагрівальний модуль GRBT у пристрої з іншим джерелом тепла, температура якого перевищує максимальну робочу температуру термостата 105°C.

g. Якщо ви використовуєте інше джерело тепла (наприклад, вугільну піч), перевірте правильність роботи опалювального модуля після опалювального сезону.

h. Під час роботи нагрівальний елемент має бути повністю занурений у рідину.

i. Регулярно перевіряйте, чи не пошкоджено пристрій і чи безпечно його використовувати.

j. Якщо шнур живлення пошкоджено, пристрій не можна використовувати.

k. Не можна заливати корпус обігрівача
