Нагрівач призначений для котлів, терм, центрального опалення.

Потужність - 2000Вт

Напруга - 230V~

Кріплення - фланець 6/4 дюйма

зовнішній діаметр різьби - близько 47,3 мм

Матеріал - нікельована мідна трубка.

Нагрівач призначений для роботи тільки у воді, повністю занурений.

Підходить для сталевих або емальованих резервуарів, без аноду або з магнієвим анодом.

Не підходить для резервуарів з нержавіючої сталі або титанового аноду.

Як вибрати правильний розмір нитки

якщо нагрівач після відкручування має діаметр зовнішньої різьби приблизно 42 мм, це 5/4 дюйма

якщо нагрівач після відкручування має діаметр зовнішньої різьби приблизно 48 мм, це 6/4 дюйма

якщо отвір у резервуарі має внутрішній діаметр приблизно 39 мм, це 5/4 дюйма

якщо отвір у резервуарі має внутрішній діаметр приблизно 45 мм, це 6/4 дюйма

ІНСТРУКЦІЯ КОРИСТУВАННЯ МОДУЛЕМ ОПАЛЕННЯ

Доля

Нагрівальний модуль GRBT призначений тільки для нагріву води в емальованих сталевих водонагрівачах, які не оснащені титановим анодом.

Встановлення

Нагрівальний модуль має встановлювати лише кваліфікований монтажник із дійсною ліцензією SEP або національною електричною ліцензією у відповідній країні ЄС відповідно до всіх застосовних норм безпеки та інших правил. Виробник не несе відповідальності за пошкодження нагрівального модуля внаслідок неправильного встановлення.

а. Спорожніть водонагрівач.

б. Відкрутіть кришку отвору, в який буде вкручуватися нагрівальний модуль.

c. Загерметизуйте непідключений модуль і прикрутіть його.

d. Наповніть нагрівач водою.

e. Перевірте герметичність різьбового з'єднання та, якщо необхідно, затягніть або повторно загерметизуйте нагрівальний модуль.

f.Підключіть нагрівальний модуль до системи електроживлення, що забезпечує базовий захист від ураження електричним струмом, обладнану автоматичним вимикачем залишкового струму з чутливістю 30 мА та 10 А миттєвий вимикач надструму.

g. Модулі, оснащені вилкою, слід підключати лише до розеток із заземлюючим контактом. Не використовуйте подовжувачі чи адаптери.

Операція

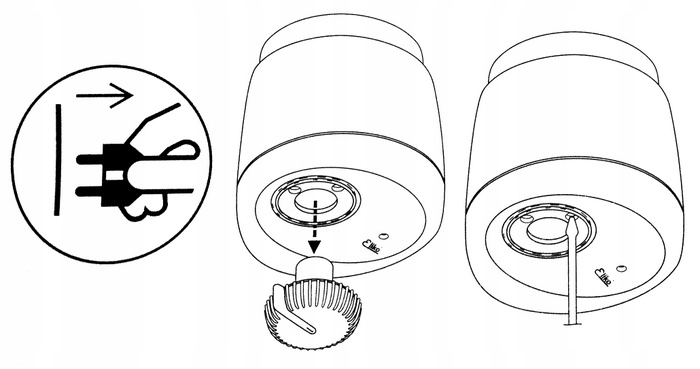

Модуль однофазного опалення має вбудований температурний запобіжник, який захищає весь модуль від перегоряння, коли температура піднімається вище 90°C. Якщо спрацьовує температурний запобіжник, від’єднайте модуль від напруги та визначте причину спрацьовування запобіжника. Вимкнувши модуль з розетки і знявши ручку регулятора за допомогою викрутки, натисніть кнопку скидання, розташовану в отворі. Потім увімкніть модуль і перевірте його справність. Модуль має вбудований термостат з температурним діапазоном 20°C-80°C (+/-5°C). Для збереження максимального терміну служби термостат має бути налаштований на середні значення робочого діапазону.

Неналежне використання

a. Не вмикайте живлення, доки нагрівальний модуль не буде занурений у воду.

b. Не очищуйте нагрівальний модуль хімічним або механічним способом за допомогою гострих інструментів.

c. Не можна самостійно ремонтувати нагрівальний модуль.

d. Не занурюйте нагрівальний модуль у рідину, відмінну від тієї, для якої він призначений.

e. Нагрівальний модуль не може працювати на повітрі.

f. Не встановлюйте нагрівальний модуль GRBT у пристрої з іншим джерелом тепла, що перевищує максимальну робочу температуру термостата 90°C.

g. Якщо ви використовуєте інше джерело тепла (наприклад, вугільну піч), перевірте правильність роботи опалювального модуля після опалювального сезону.

h. Під час роботи нагрівальний елемент має бути повністю занурений у рідину.

i. Регулярно перевіряйте, чи не пошкоджено пристрій і чи безпечно його використовувати.

j. Якщо шнур живлення пошкоджено, пристрій не можна використовувати.

k. Не можна заливати корпус обігрівача
