Обмежувач перенапруг ТИП 2
1000 DC-PV/2+V Phoenix CONTACT
Блискавкозрядник Phoenix Contact типу 2 - VAL-MS 1000DC-PV/2+V є ідеальним захистом для фотоелектричних установок. Стійкість до короткого замикання до 1170 В постійного струму та відповідність стандарту EN 50539-11 є перевагами високого рівня безпеки, який забезпечує розрядник перенапруг. Додаткові переваги включають інтегровану поворотну засувку, легку заміну завдяки вставним грозорозрядникам, оптимальний захист інвертора та багато інших функцій, які роблять грозорозрядники Phoenix найкращим вибором серед захисту сонячних установок. Вбудований оптичний індикатор стану попереджає користувача про будь-які аномалії в роботі установки. Висока якість підтверджена класифікаціями eCl@ss, UNSPSC і ETIM.

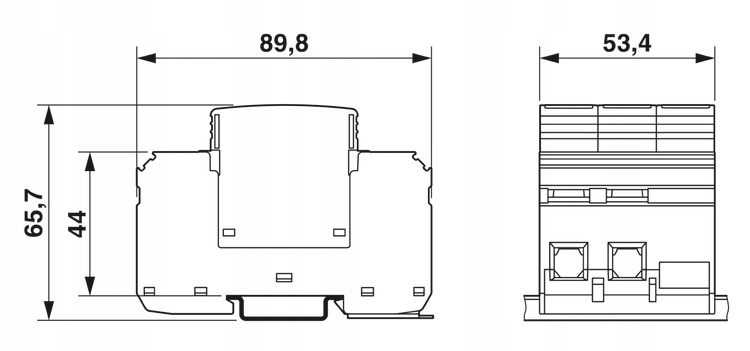

РОЗМІРИ
Висота: 89,8 мм
Ширина: 53,4 мм
Глибина: 65,7 мм (з DIN-рейкою 7,5 мм)
Одиниця ділення: 3 TE
УМОВИ НАВКОЛИШНЬОГО СЕРЕДОВИЩА
Рівень захисту: IP20 (тільки при використанні точок підключення)
Температура навколишнього середовища (експлуатація): -40 °C ... 80 °C
Температура навколишнього середовища (зберігання/транспортування): -40 °C ... 80 °C
Висота: ≤ 2000 м (над рівнем моря, вище стандартного нуля)
Допустима вологість повітря (експлуатація): 5% ... 95 %
Удари (робочий): 60g (напівсинусоїда / 11 мс / 3x X,Y,Z)
Вібрації (робочий): 7,5g (5-500 Гц / 2,5 год / XYZ)
ЗАГАЛЬНА ІНФОРМАЦІЯ
Клас випробувань IEC: PV II, PV T2
EN Тип: T2
Процедура відмови SPD: OCM (Дії у разі помилок відключення)
Конфігурація підключення:Конфігурація Y
Місце встановлення: Всередині
Місце встановлення роз’єднувача: Внутрішні
Захисні доріжки:
- (L+) - (L-)
- ( L+) - PE
- (L-) - PE
Тип монтажу: Опорна шина: 35 мм
Колір: чорний RAL 9005
Матеріал корпусу: PA 6.6-FR (поліамід 6), PBT-FR (полі( бутилентерефталат))
Ступінь забруднення: 2
Зазор до активних і заземлених частин: 8 мм
Клас горючості згідно з UL 94: V-0
Конструкція: Вставний модуль для монтажу на монтажну рейку, складається з двох частин
Повідомлення: Несправний захист від перенапруги: оптичний
СИСТЕМА БІЧНОГО ЗАХИСТУ НАПРУГИ
Найвища постійна напруга UCPV: 1170 В постійного струму
Опір короткого замикання ISCPV: < b >2000 A
Довготривалий робочий струм ICPV: < 20 мкА
номінальний. струм навантаження IL: 80 A
Струм захисного провідника IPE: ≤ 20 µA DC, ≤ 250 µA AC
Споживання в режимі очікування потужність ПК: ≤ 25 мВА
Номінальний струм розсіювання (8/20) мкс: 15 кА
Макс. розрядний струм Imax (8/20) мкс: 40 кА
Загальний розрядний струм Ізагальний (8/20) мкс: 40 кА
Рівень захисту Up: ≤ 3,7 кВ
Залишкова напруга Ures:
- ≤ 3,7 кВ (при In)
- ≤ 3,1 кВ (при 5 кА)
- ≤ 3,5 кВ (при 10 кА)
- ≤ 4 кВ (при 20 кА)
- ≤ 4,6 кВ (при 30 кА)
- ≤ 5 кВ (при 40 кА)
Час відгуку tA: ≤ 25 нс
Опір ізоляції Riso: > 5 ГОм (при 500 В постійного струму)
ДАНІ З’ЄДНАННЯ
Тип з’єднання: гвинтові з’єднувачі
Різьба гвинта: M5
Момент затягування: 3 Нм (1,5 мм² ... 16 мм²), 4,5 Нм (25 мм² ... 35) мм²)
Довжина знятої ізоляції: 16 мм
Поперечний переріз гнучкого кабелю: 1,5 мм² ... 25 мм²
Поперечний переріз жорсткого кабелю: 1,5 мм² ... 35 мм²
Переріз дроту AWG: 15 .. 2
Тип підключення: Розширений. кінець кабелю
Поперечний переріз гнучкого кабелю: 1,5 мм² ... 16 мм²
СПЕЦИФІКАЦІЇ UL
Тип SPD: 1CA
Макс. постійна напруга MCOV: 1170 В постійного струму
Номінальна напруга: 1170 В постійного струму
Схеми захисту:
- (L+) - (L-)
- (L+) - G
- (L -) - G
Система розподілу електроенергії:DC PV
Захист від номінальної напруги VPR: 3 кВ
Номінальний розрядний струм In: 10 кА
Навантажувальна здатність при короткому замиканні (SCCR): 50 кА
ПАРАМЕТРИ ПІДКЛЮЧЕННЯ
Переріз дроту AWG: 10 ... 2
Момент затягування: 30 lbf-in.
СТАНДАРТИ, РЕГУЛЮВАННЯ ТА КЛАСИФІКАЦІЇ
Стандарти/правила: EN 50539-11 2013
Китай RoHS: Період передбачуваного використання (EFUP): 50 років
eCl@ss:
- eCl@ ss 4.0 - 27130800
- eCl@ss 4.1 - 27130800
- eCl@ss 5.0 - 27130800
- eCl@ss 5.1 - 27130800
- eCl@ss 6.0 - 27130800
- eCl@ ss 7.0 - 27130802
- eCl@ss 8.0 - 27130802
- eCl@ss 9.0 - 27130802
ETIM:
- ETIM 3.0 - EC000941
- ETIM 4.0 - EC000941 b>
- ETIM 5.0 - EC000381
- ETIM 6.0 - EC000381
- ETIM 7.0 - EC000381
UNSPSC:
- UNSPSC 6.01 - 30212010
- UNSPSC 7.0901 - 39121610
- UNSPSC 11 - 39121610
- UNSPSC 12.01 - 39121610
- UNSPSC 13.2 - 39121620UNSPSC 18.0 - 39121620UNSPSC 19.0 - 39121620UNSPSC 20.0 - 39121620UNSPSC 21.0 - 39121620
ОСТАТОЧНА ІНФОРМАЦІЯ
позначення виробник: 2800628
виробник: Phoenix Contact
EAN: 4055626948058
