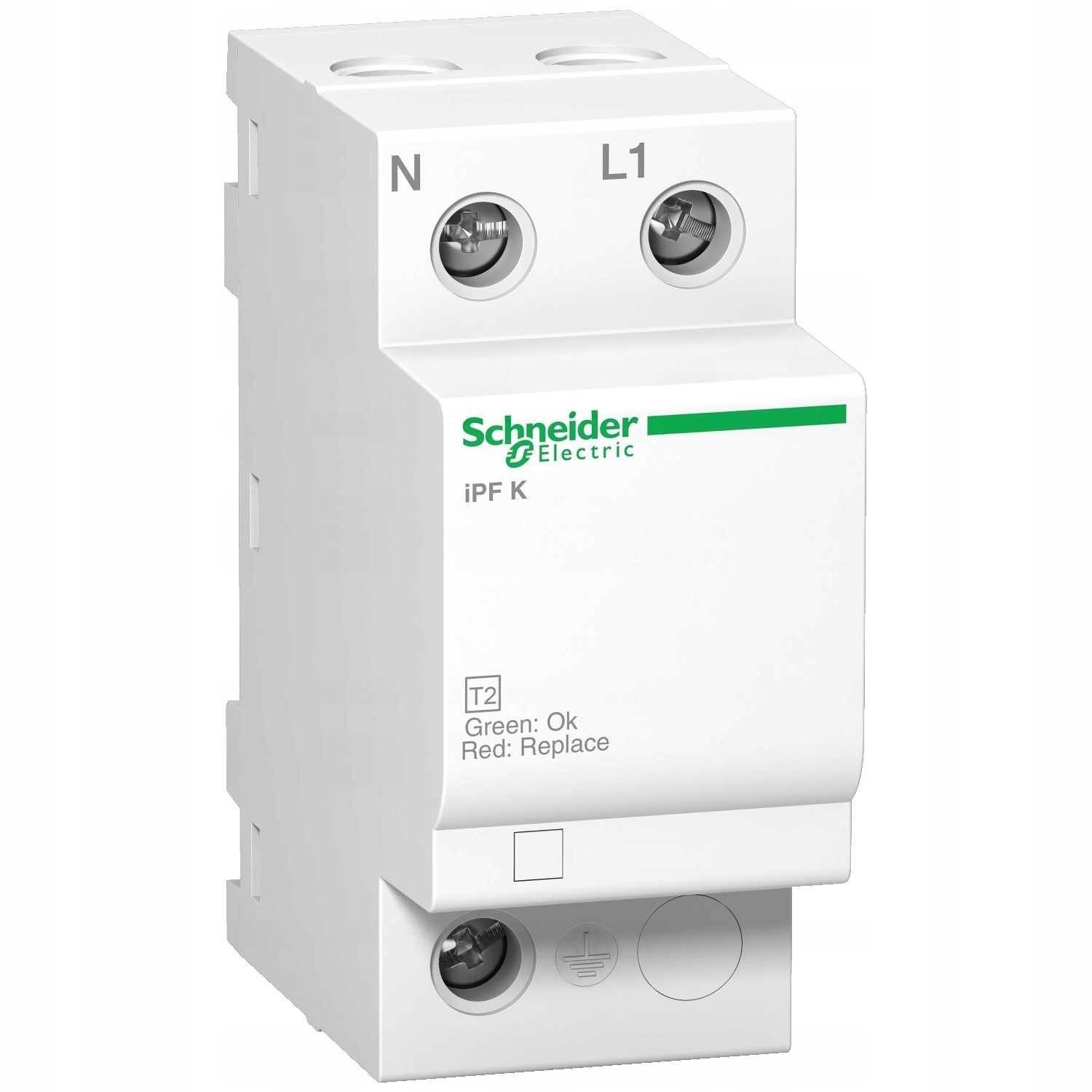

Обмежувач перенапруги Acti9 iPF K з контрольним номером A9L15687

захищає електричні установки від впливу непрямого розряду блискавки та від комутаційних перенапруг. Це розрядник перенапруг типу 2. Він оснащений індикатором, який вказує на пошкодження після скидання перенапруги. Розрядник Acti9 iPF K можна використовувати в системах заземлення TT і TN-S завдяки відповідній конструкції, яка складається з сумарного іскрового розрядника в доріжці N-PE і варисторів в доріжці L-N. У поєднанні з плавкою вставкою його можна використовувати для струмів короткого замикання до 25 кА. Максимальний струм розряду Imax становить 40 кА. Номінальний струм розряду In становить 15 кА. Обмежувачі в системі підключення 1+1 можна використовувати для однофазних установок. Вони характеризуються дуже низьким рівнем захисту Up <= 1,5 кА.

Основні параметри:

• Асортимент продукції: iPF K
• Асортимент продукції: Acti 9
• Назва продукції: Acti 9 iPF K
• Опис полюсів: 1P + N
• тип розрядника: електрична розподільна мережа
• коротка назва пристрою: iPF K
• система заземлення : TT< /li>
• система заземлення: TN-S
• Тип продукту або компонента: фільтр від перенапруги
• застосування пристрою: розподіл
• дистанційна сигналізація: без
li>

Опис підсерії:

Acti 9 iPF & iPRD

Обмежувачі перенапруги Acti 9, які використовуються для захисту електричних установок і пристроїв від перемикання та індуковані перенапруги та наслідки прямих грозових розрядів.

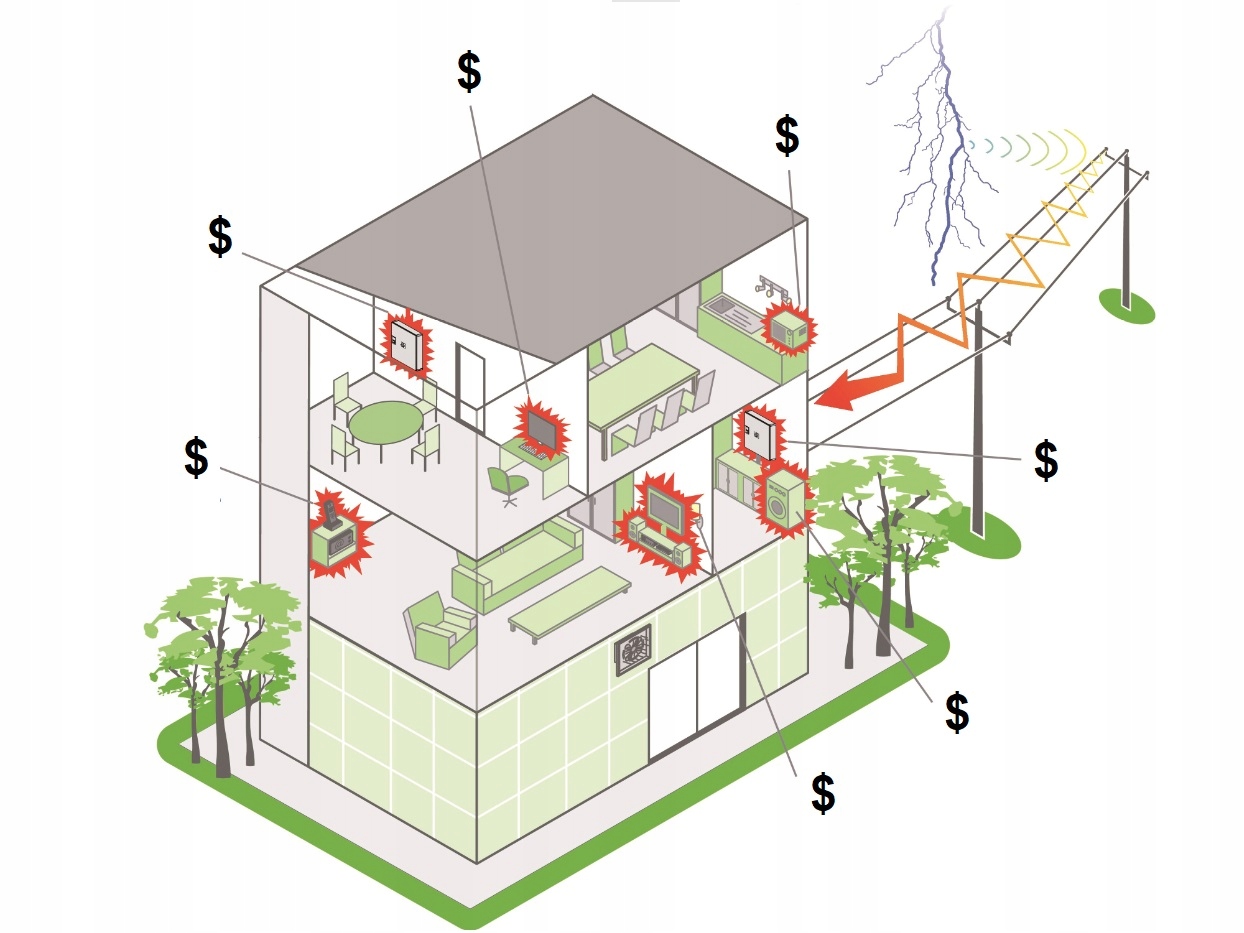

Близько 2000–5000 штормів відбуваються на Землі одночасно. Грози супроводжуються блискавками, які становлять серйозну загрозу як для людей, так і для обладнання. Блискавки вдаряють у землю з частотою від 30 до 100 разів на секунду. Приблизно 3 мільярди наземних ударів блискавки відбуваються щороку. Блискавка викликає велику кількість пожеж, часто в сільськогосподарських угіддях (знищуючи будинки або завдаючи їм шкоди). Блискавка також пошкоджує електричні або електронні системи пристроїв, зокрема: електричні та електронні пристрої, пристрої вентиляції, рекуперації тепла та кондиціонування повітря, електроніку та побутову техніку, як у житлових, так і промислових будівлях. Вартість ремонту пошкоджень блискавкою часто висока.

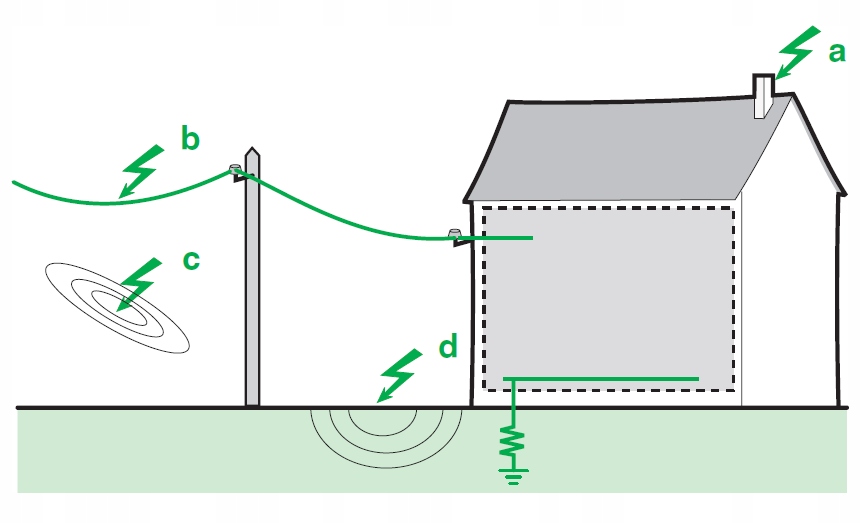

Удари блискавки можуть впливати на роботу електричних (та/або) електронних систем у будівлях двома способами:

1. в результаті прямого удару блискавки в будівлю, випадок а) на малюнку

2. через удар блискавки поблизу:

a) Блискавка може вдарити в наземні лінії електропередач, що ведуть до будівлі

b) Стрибки напруги можуть поширюватися на кілька кілометрів від точки удару.

c) Блискавка може вдарити поблизу ліній електропередач, електромагнітне випромінювання, створене струмом блискавки, викликає струми та стрибки в мережі електропостачання.

d) Блискавка може вдарити поблизу будівлі Потенціал Землі навколо точки зіткнення зростає до небезпечних значень.

Унікальні характеристики обмежувачів перенапруг типу 2 Acti 9 iPF та iPR для монтажу на DIN-рейку забезпечують повну безпеку та підвищену безперервність електропостачання

• Ізоляція класу II: безпека робочого та некваліфікованого персоналу
• VISI-TRIP: швидке виявлення вихідних перешкод від розрядників перенапруг типу 2 і скорочення часу втручання
• Максимальний струм розряду: від 8 до 65 кА
• Комбінація: розрядник перенапруг /роз’єднувач сертифіковано для витримки струму короткого замикання Isc до 50 кА (IEC 61643-11 + A11, версія 2007)
• Максимальна безперервна робоча напруга, Uc = 340, 460 В
• Підходить для всіх мереж систем заземлення: TT, TN-S, TN-C, IT
• Постійно встановлений або вставний розрядник перенапруги
• Багатополюсні або однополюсні пристрої для підключення
• Контакти для дистанційної індикації зносу - Переваги асортименту:

Покращена безперервність електропостачання та безпека завдяки:

• сертифікованій координації з роз’єднувальними вимикачами,
• міцності з’єднання,
• віддаленій інформації про стан захисного пристрою - Презентація діапазону застосування:
• Захист електроустановок у промисловому та загальному будівництві від провідних та індукованих перенапруг, спричинених непрямими розрядами блискавки
• Застосування в житловому, промисловому та загальному будівництві
