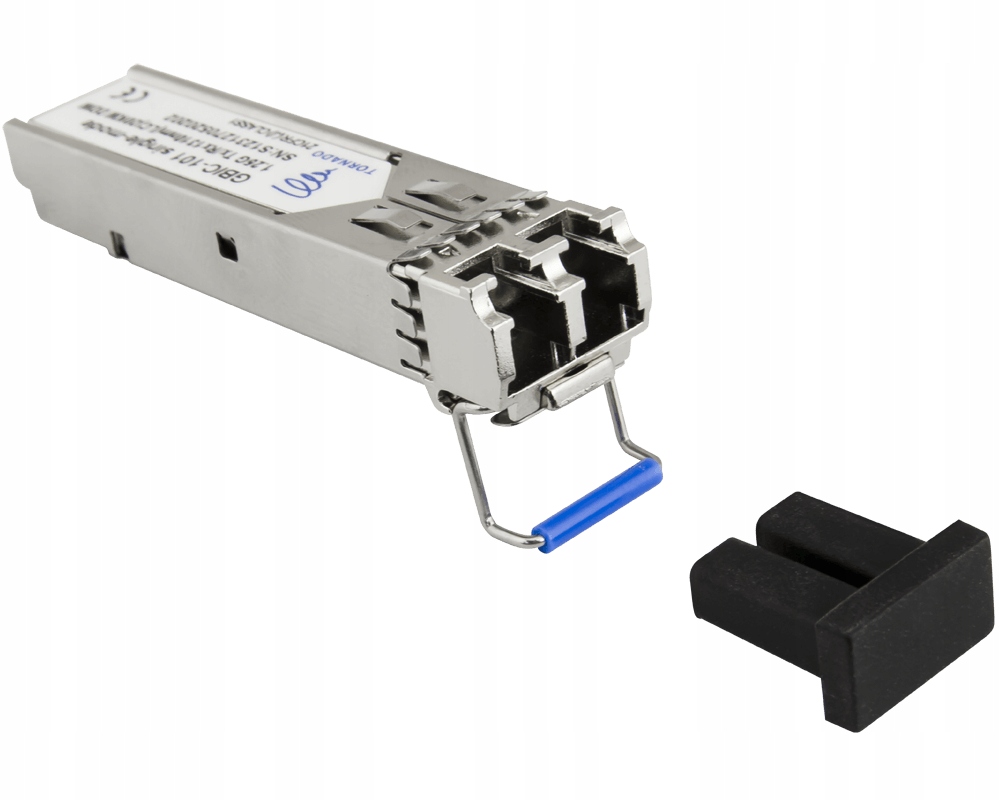

Однорежимний модуль SFP GBIC-101

Модулі SFP (Small Form-factor Pluggable), які в народі називають GBIC (Gigabit Interface Converter), — це модулі, які перетворюють електричний сигнал на оптичний. Вставка GBIC-101 Tornado — модуль, призначений для передачі по подвійному (дуплексному) одномодовому оптоволоконному кабелю (SM) на відстань до 20 км. Довжина хвилі TX 1310 нм, швидкість передачі 1,25 Гбіт/с. Модуль має два роз’єми типу LC із системою блокування на засувку для запобігання випадковому від’єднанню роз’єму.

Для належного зв’язку з другим пристроєм використовуйте модуль GBIC-101.

Модуль SFP має вбудовану систему цифрової діагностики DDM (Digital Diagnostics Monitoring), яка дозволяє користувачеві контролювати основні робочі параметри модуля в реальному часі. До них належать, серед іншого: напруга живлення, температура, оптична потужність сигналу, що випромінюється передавачем, і потужність сигналу, що досягає приймача. Модуль призначений для використання в пристроях різних виробників, які не використовують захист. Модуль сумісний, зокрема, з: з пристроями TP-LINK. ULTIPOWER або з пристроями CISCO. Цей модуль SFP не працюватиме з пристроями виробників, які використовують безпеку.

ТЕХНІЧНІ ДАНІ:

• Тип волокна: одномодовий
• Швидкість передачі: 1,25 Гбіт/с
• Діапазон передачі: до 20 км
• Тип роз'єму: LC
• Довжина хвилі Tx: 1310 нм
• Довжина хвилі Rx: 1310 нм
• Потужність передачі: -8~-3 дБ
• Чутливість Rx: понад -22 дБ
• Стандарти та протоколи: IEEE 802.3z, 1000 Base-FX
• Цифрова діагностика: DDM
• Робоча температура: 0~70 градусів C
• Робоча вологість: 0~85%
• Живлення: DC 3,3 В - від порту SFP

Приклад використання модуля Pulsar GBIC-101
