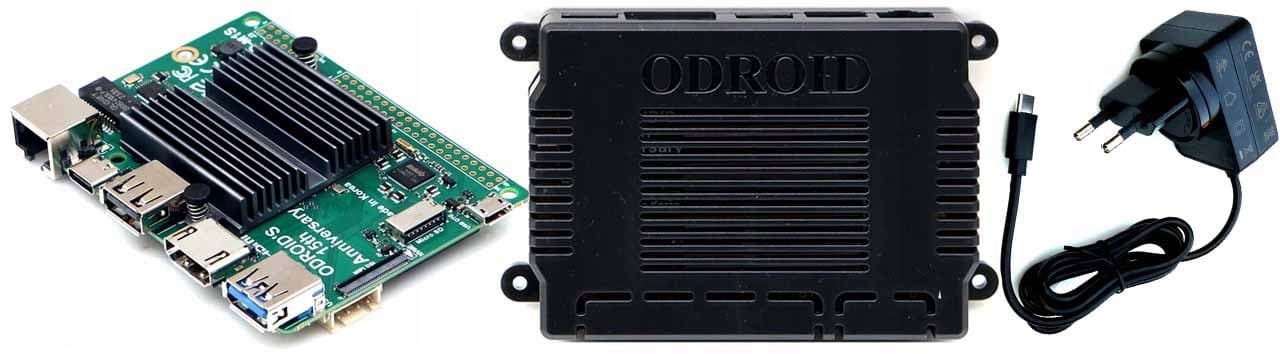

ODROID -M1S 4GB RAM 64GB eMMC Rockchip RK3566 з корпусом і блоком живлення

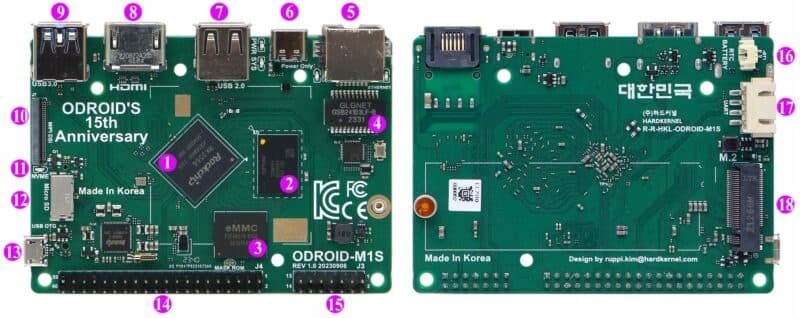

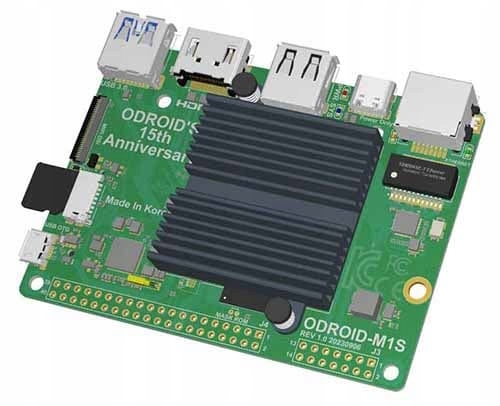

1. Новий ODROID-M1S

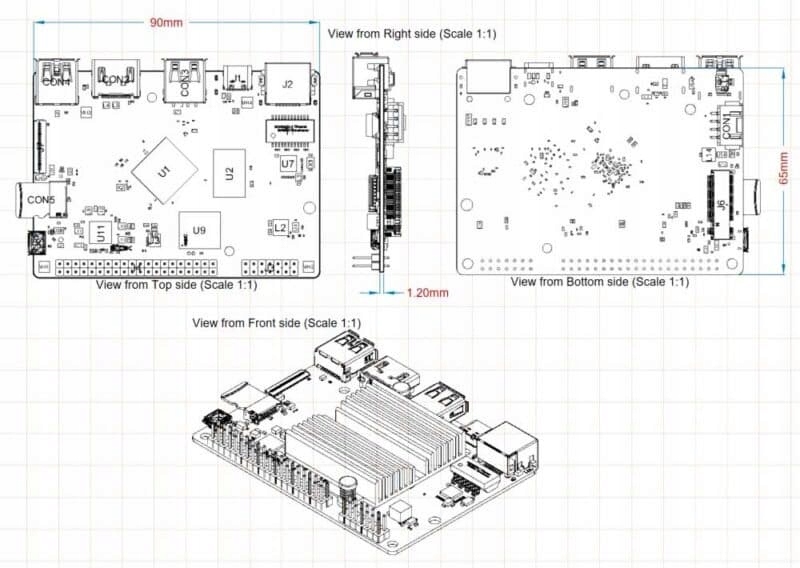

✅ODROID-M1S — це сучасна вбудована платформа, розроблена протягом останніх шести місяців у відповідь на потреби ринку. Порівняно з ODROID-M1 плата була зменшена приблизно на 20%, споживання енергії зменшено на 20%, додано 14 роз’ємних контактів і додано вбудований чіп eMMC ємністю 64 ГБ. Ми віримо, що це допоможе значно знизити вартість створення доступних і надійних вбудованих систем. Продукт буде доступний принаймні до 2036 року, що важливо для промислових клієнтів.

2. Процесор RK3566

✅SOC у M1S — це RK3566, молодша сестра RK3568, який використовувався в оригінальному M1. Це робить більшість робіт із розробки програмного забезпечення придатними для повторного використання. Через відмінності в налаштуваннях завантажувача та ядра існуючі образи операційної системи для M1 не можна використовувати напряму, але портування можливе швидко за допомогою простого процесу.

3. Вбудована пам’ять eMMC

✅Вперше в серії плат ODROID чіп eMMC припаяно до друкованої плати замість використання змінного модуля eMMC. Ємності 64 ГБ має бути достатньо для більшості вбудованих систем. Швидкість eMMC, виміряна командою fio, становить приблизно 180 МБ/с, що в 3–5 разів швидше, ніж у типових карт microSD.

4. Слот M.2 NVMe

✅Якщо 64 ГБ пам’яті eMMC недостатньо, ви можете використовувати накопичувач NVMe SSD у стандарті 2280. M1S має слот M.2 NVMe дозволяє отримати доступ до великих обсягів даних. Порівняно з оригінальною моделлю M1, M1S має знижену швидкість передачі NVMe приблизно на 1/4 ~400 МіБ/с, чого все ще достатньо для створення різноманітних просунутих вбудованих систем. Зверніть увагу, що пристрої M.2 SATA використовувати не можна. Слот M.2 підтримує лише інтерфейс PCIe (M-Key).

5. Енергоспоживання

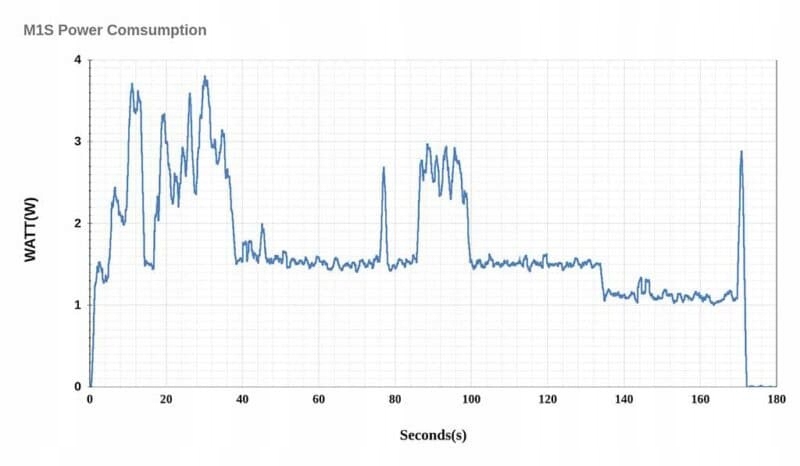

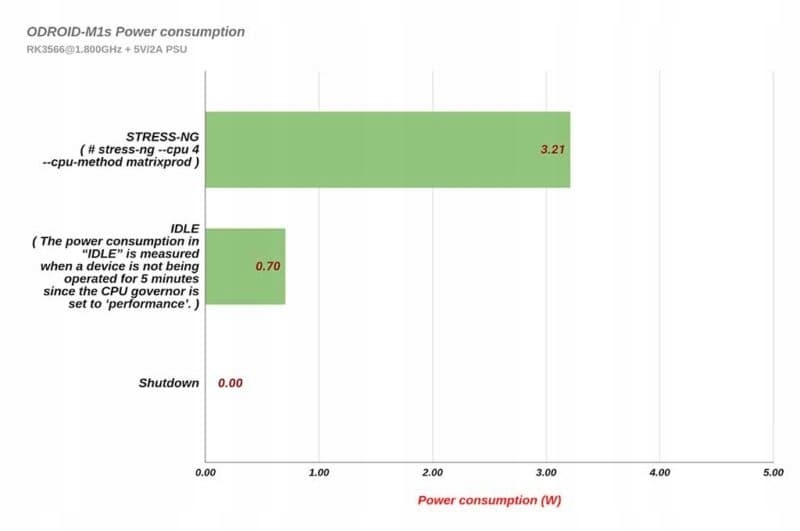

✅Під час роботи M1S і переведення настільної ОС Ubuntu у стан очікування споживання електроенергії становить максимум 3,7 Вт, а в режимі очікування графічного інтерфейсу — зниження до 1,5 Вт. Коли монітор HDMI від’єднано, енергоспоживання в режимі очікування падає до 1,0 Вт, а коли кабель Ethernet від’єднано, воно падає до 0,7 Вт. Під час навантажувального тесту ЦП без виходу HDMI та з’єднання Ethernet споживання електроенергії становить приблизно 3,2 Вт, що демонструє енергозбереження приблизно на 25% порівняно з оригінальним ODROID-M1.

6. Теплові характеристики

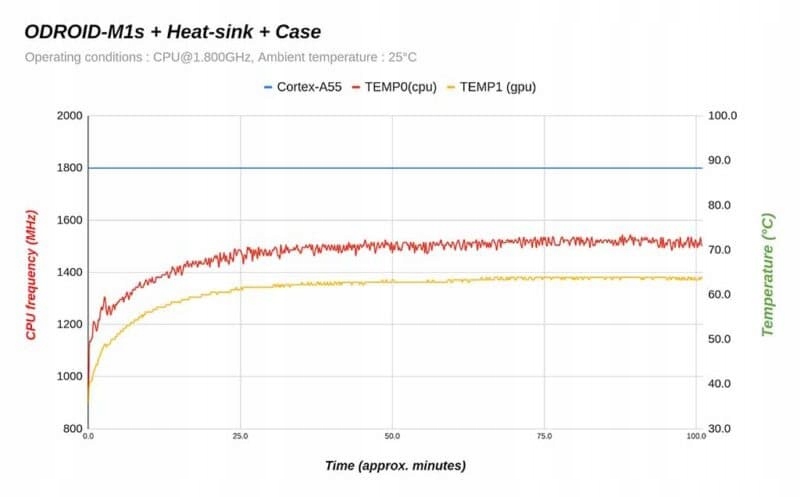

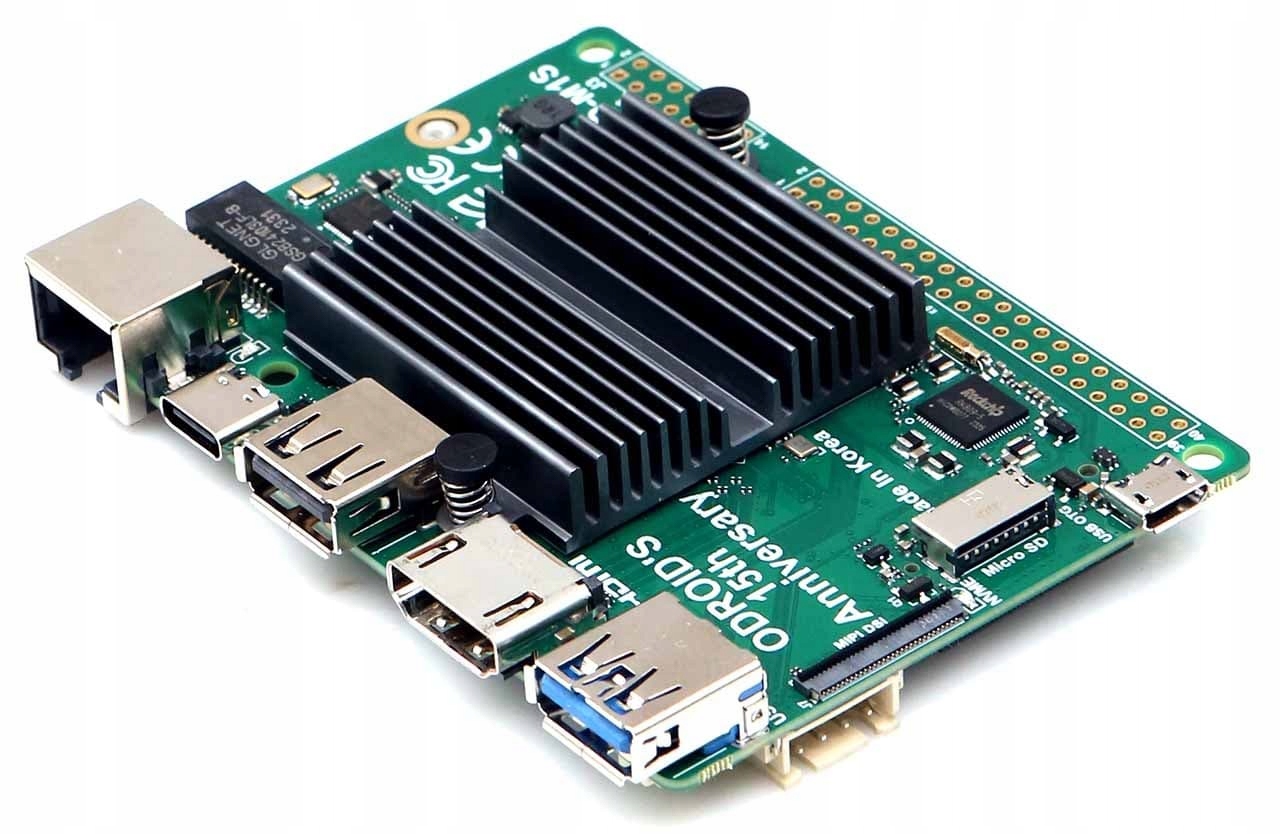

✅Під час навантажувального тесту процесора температура процесора не перевищувала 65°C, а тактова частота підтримувалася на максимальному рівні, тобто терморегулювання не було. Завдяки низькому енергоспоживанню виділяється менше тепла, а охолодження є достатнім за допомогою стандартного радіатора.

7. Роз’єм GPIO

✅40- та 14-контактні роз’єми доступні для функцій загального призначення (GPIO). Вони пропонують різноманітні функції, такі як цифровий ввід, UART, I2C, ШІМ, АЦП, SPI, хост USB 2.0, аналоговий аудіовихід, сигнали ввімкнення та скидання.

8. MIPI-DSI

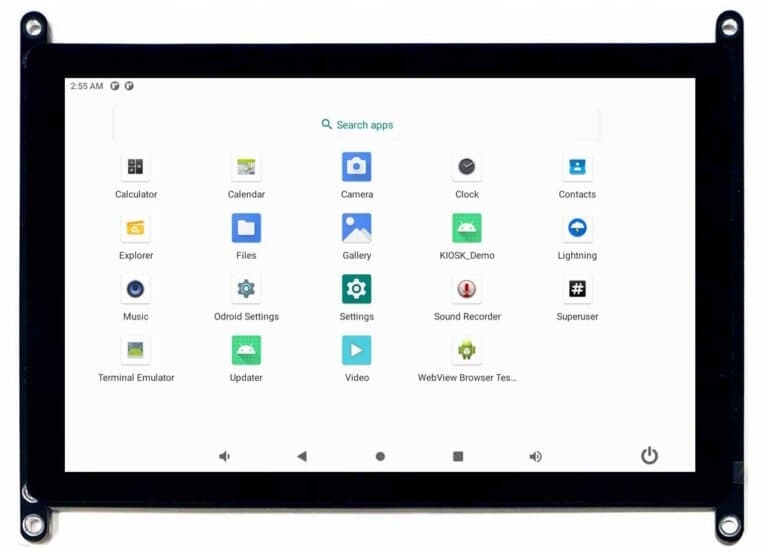

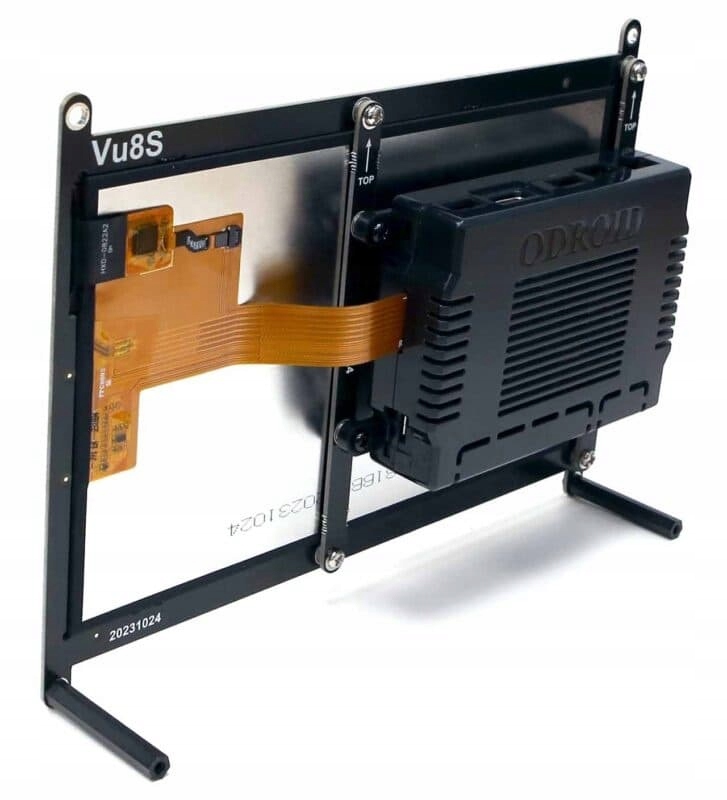

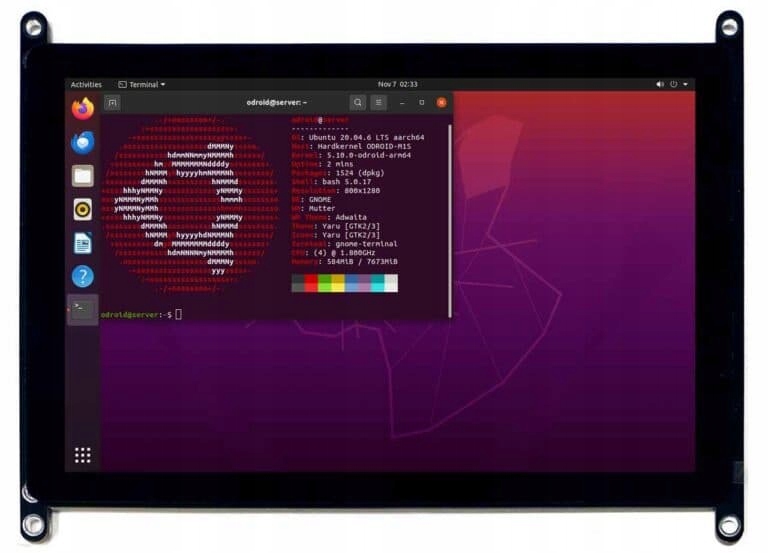

✅Чотирьохканальний порт MIPI-DSI можна безпосередньо підключити до РК-панелі. Комплект ODROID-Vu8S доступний з 8-дюймовим дисплеєм 800×1280 і ємнісним сенсорним екраном. Установивши ODROID-M1S на задній частині комплекту Vu8S, ви можете легко створити пристрій HMI Android або Linux.

9. NPU

✅Відповідно до галузевих тенденцій, ODROID-M1S оснащено блоком обробки нейронної мережі (NPU), що пропонує до 0,8 TOPS. На Ubuntu Linux можна запускати різні моделі TensorFlow Lite та ONNX.

10. Підтримка програмного забезпечення

✅ODROID-M1S підтримує різні операційні системи, включаючи Android 11 і
