➡️Автономний комплект 8KW 20xPV ESB15 + BMS Warehouse

Комплект автономної гібридної сонячної енергії

Простий дизайн – багато переваг

Набір для складання:

- З 20 монокристалічними панелями  Jinko Tiger Pro 54H - JKM410M-54HL4 - Black Frameпотужністю 410 Вткожна;

- Гібридний перетворювач - AZO Off-Grid сонячний інвертор ESB 15 кВт-48

- Набір кабелів довжиною 25 м із роз’ємами MC4

- Накопичувач енергії BS-5000-48 LiFePO4 5 кВт/год 48 В BMS PRO

Система та схема роботи прості, тому кожен може створити власну домашню сонячну електростанцію

➡️ Схема роботи сонячного комплекту

Вихідна стабільна синусоїдальна напруга живлення 230 В (220 В, 240 В) ідеально підходить для живлення всіх приймачів електричної енергії, а вбудована система підтримки пускового перевантаження дозволяє живити приймачі з високим пусковим струмом, такі як компресори в холодильниках і генератори.

Найважливішою особливістю інверторів є можливість створювати гібридні системи живлення без зовнішньої батареї, що значно впливає на вартість і надійність системи та прибутковість інвестицій.

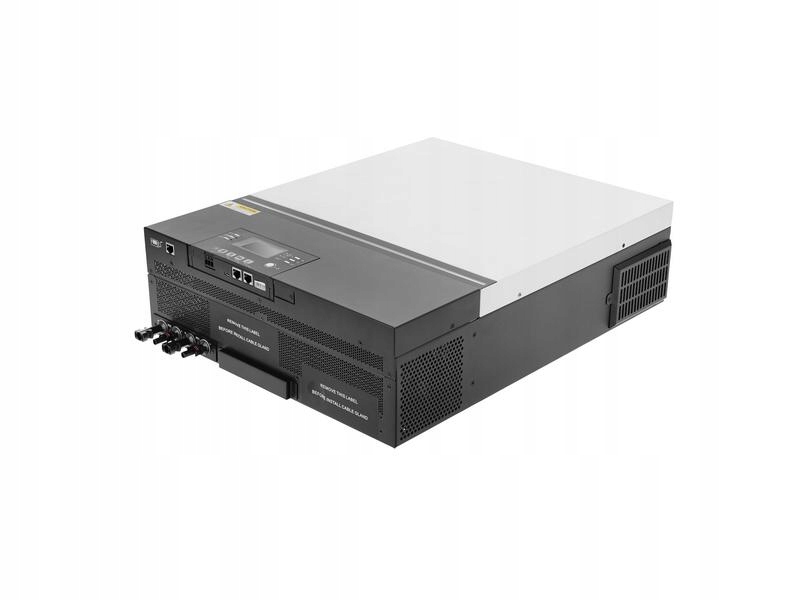

✅ Гібридний автономний сонячний інвертор

ESB серії призначені для створення незалежних автономних систем живлення 230 В на основі енергії, отриманої від фотоелектричних панелей, електромережі та батареї. Завдяки своїй модульній конструкції та гнучкій конфігурації інвертори ESB можуть працювати в режимі ДБЖ із заряджанням батареї від фотоелектричних панелей та/або електромережі, вони також можуть працювати в буферних системах, що живляться лише від фотоелектричних панелей та/абопідтримуються живленням із сітки .

Конфігурація та керування:

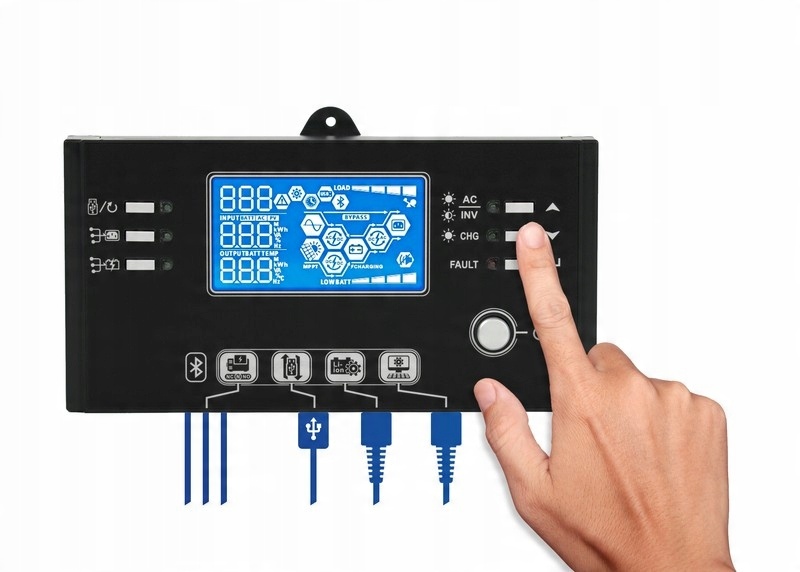

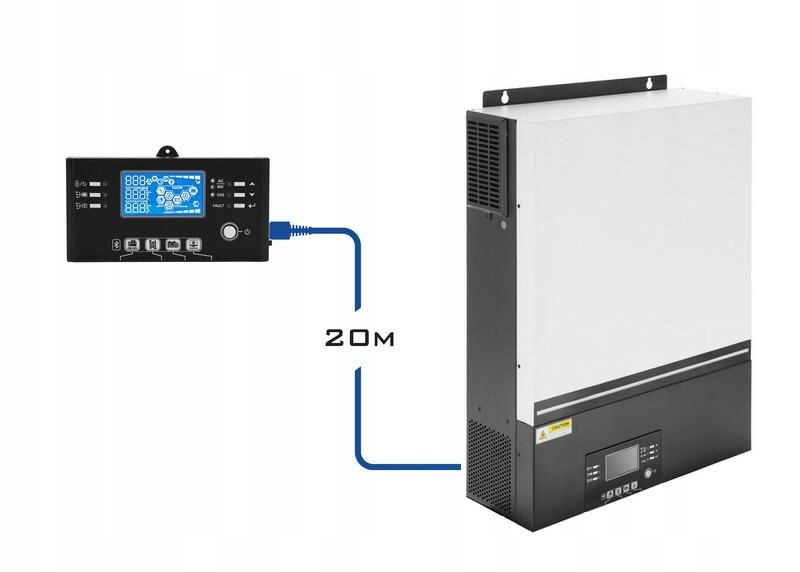

Налаштування та керування інвертором доступні за допомогою інтуїтивно зрозумілої панелі керування, яку можна встановити в зручному місці на відстані до 25 м від інвертора.

Також новим у інверторах серії ESB є можливість керувати інвертором за допомогою смартфона та мобільного додатку, який замінює панель керування.

➡️ Технічні параметри:

• Номінальна вхідна напруга: 230 В змінного струму
• Діапазон вхідної напруги: 90-280 В змінного струму
• Частота робочої напруги: 50 Гц/60 Гц (автоматичне визначення)
• Вихідна напруга: 230 В змінного струму
• Пікова потужність: 15000 ВА
• Безперервна потужність: 7200 Вт
• ККД: 93%
• Час час перемикання: 15 мс
• Форма вихідної напруги: чиста синусоїда
• Напруга батареї: 48 В постійного струму
• Напруга зарядки батареї: 54 В постійного струму
• Захист акумулятора від перезаряду: 66 В постійного струму
• Тип заряджання: MPPT
• Максимальна потужність панелі: 8000 Вт (2 x 4000 Вт)
• Діапазон робочої напруги MPPT: 90-450 В постійного струму
• Максимальна напруга ланцюга фотоелектричних панелей: 500 В постійного струму
• Максимальний зарядний струм від фотоелектричних панелей: 80 А
• Максимальний зарядний струм від мережі: 60 А< /li >
• Максимальний зарядний струм: 80 A
• Розміри Глибина x Ширина x Висота [мм]: 150 x 433 x 600
• Вага [кг]: 19
• Робоча температура: -10°C ~ +50°C
• Вологість: відносна вологість від 5% до 95% (без конденсації)
• Захист від проникнення (IP): IP21

✅ Акумуляторний модуль BS-5000-48 PRO

Це енергетичний банк, присвячений серії інверторів ESB із живленням 48 В.

Акумулятор оснащений системою BMS PRO (battery management system), яка взаємодіє з інвертором і відповідає за безпеку та ефективність використання. Він дозволяє обмінюватися необхідною інформацією між інвертором і модулем BS, контролювати роботу окремих комірок, їх напругу, струм і температуру. BMS PRO контролює діапазон напруги елементів, запобігаючи їх надмірному зарядженню або надто глибокому розрядженню, щоб продовжити їхній життєвий цикл.

Акумуляторні модулі можна використовувати окремо або з’єднувати паралельно, щоб збільшити ємність зберігання енергії.

✔️ Функції пристрою:

• Матеріал елемента LiFePO4, що гарантує безпеку та тривалий життєвий цикл
• Функції захисту інтелектуальної BMS PRO: надмірний розряд, висока температура, перезаряд, захист від занадто високого зарядного струму
• Гнучка конфігурація, можливість паралельного підключення (до 10 модулів)
• Діапазон робочих температур 0-50 градусів Цельсія C

➡️ Технічні параметри:

• Тип: LiFePO4
• Ємність батареї: 5 кВт·год
• Номінальний струм розряду: 150 A
• Піковий струм розряду (1 хвилина): 192 A
• Номінальна напруга: 51,2 В постійного струму
• Діапазон робочої напруги: 40-56 В постійного струму
• Струм заряджання: 30 А
• Максимальний струм заряджання: 100 А
• Розміри батареї (ширина х глибина х висота): 55x19x42 см
• Розміри батареї з ніжкою для кріплення (ширина х глибина х висота): 63x19x54 см
• >
• Вага: 48 кг

✅ Вміст пакета:

• Акумуляторний модуль BS-5000-48 PRO
• Кабель постійного струму з роз’ємами – сумісний з інверторами ESB-10kW та ESB-15kW
• Кабель RJ45
• Кабель RJ11 + перемичка для активації
• Ручка та система кріплення
• Нижні ніжки для кріплення
• Штифти для кріплення ручок
• Посібник користувача польською мовою

✅ Монокристалічні фотоелектричні панелі

Фотомодуль Jinko 410W Black Frame із серії TIGER PRO 54H відрізняється чудовим зовнішнім виглядом і більш тонкими кабелями підключення. Стійкість до снігу (до 5400 Па) і вітру (до 2400 Па). Невеликий розмір порівняно з іншими фотоелектричними панелями того ж класу, він генерує до 410 Вт електроенергії. Технологія Multi Busbar відповідає за краще поглинання світла і, отже, за кращі параметри генерації струму осередками.

Фотоелектричні панелі серії TIGER PRO 54H є універсальним рішенням для фотоелектричних установок, що монтуються на дахах житлових або комерційних будівель. Вони розроблені для сумісності з існуючими оптимізаторами, інверторами та системами монтажу. 108 монокристалічних комірокпоміщали в 30-міліметрову раму з анодованого алюмінієвого сплаву, покриту високопрозорим склом товщиною 3,2 мм з антибліковим покриттям. Оптимальний розмір і мала вага є перевагою під час транспортування та монтажу. Висока надійність підтверджується 15-річною гарантією на продукцію та 25-річною гарантією на її працездатність.

✔️ Переваги продукту:

✅ Кабель для сонячних батарей 4 мм2

❗ВАЖЛИВО❗
