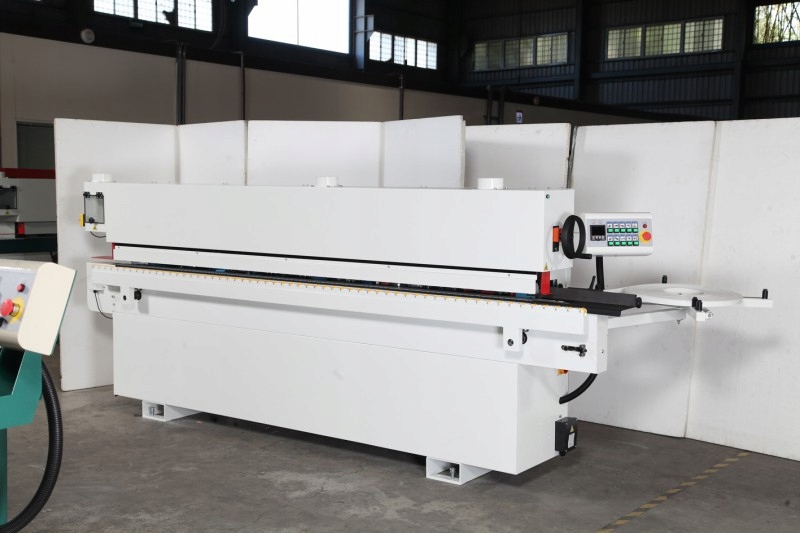

Кромкооблицювальний верстат OPTIMAT SCALAR з попереднім фрезеруванням та обрізанням кутів

Код товару: |ID:76316|

Верстати польського бренду OPTIMAT - гарантія надійної роботи, підтверджено багатьма задоволеними клієнтами.

Модель SCALAR з обрізанням кутів дозволяє досягти високоякісних кінцевих результатів на заготовці. Підходить для шпону в рулонах товщиною до 3 мм і в смугах товщиною до 4 мм. Машина має резервуар для клею ємністю 1,2 кг, а також має функцію попереднього фрезерування, автоматичного склеювання, обрізки країв, фрезерування вгору-вниз, радіального скребка та функції полірування.

Кромкооблицювальний апарат також оснащений панель регулювання з клавіатурою для встановлення параметрів ПЛК і регулювання температури, що забезпечує комфортні умови роботи, які підвищать якість продукції, заощаджуючи робочий час. інвестиції в столярну майстерню та підвищення ефективності та організації роботи в цілому.

• Товщина кромки: 0,4 ​​– 3 мм
• Товщина обшивки: 8 – 45 мм
• Різниця в ширині краю та товщині плити: максимум 4 мм
• Мінімальна довжина клеєних плит: 170 мм
• Мінімальна ширина клеєних плит: 90 мм
• Швидкість механічної подачі: 9 м/хв
• Температура клею: 60 –250°C
• Ємність резервуара: 1,2 л
• Обертання чорнових фрезерних головок: 12 000 об/хв. / хв.
• Розмір збору попереднього фрезерного верстата: 0 – 2 мм
• Обертання різців лінійного фрезерного верстата: 12000 об/хв. / хв.
• Радіус заокруглення: R=2 мм
• Обертання кулі фрези: 12 000 об/хв
• Оберти полірувального диска: 2800 об/хв
• Встановлена ​​потужність: 6,0 кВт
• Тиск стисненого повітря: 7 – 8 бар
• Витяжна труба: мін. 3500 м3/год 3 x fi 125 мм
• Збільшена ширина. стіл (підставка): 560 мм
• Робоча висота столу: 960 мм
• Розміри (довжина х ширина х висота.) : 4030 x 640 x 1420 мм
• Вага брутто: 915 кг

• Ця кромкооблицювальна машина використовується для чистового облицювання кромок меблевих елементів шпоном і кромками з ПВХ, АБС та ін. Максимальна товщина кромки не повинна перевищувати 3 мм. У цьому верстаті більшість обробних інструментів встановлені на осях високошвидкісних двигунів, що живляться від перетворювача частоти. Це професійне, дуже надійне рішення, оскільки воно виключає ремінні передачі зі зношеними пасами. Модель SCALAR розроблена для безперервної роботи.
• Прямолінійна доставка предметів меблів до окремих технологічних установок забезпечується механічною подачею, яка складається з міцного ланцюгового живильника та притискного ролика. Гумові ролики та кришки ланцюга не спричиняють подряпин навіть на делікатній текстурі покритих дощок (наприклад, лакованих дощок).
• Машина управляється електронною панеллю з підсвічуванням кнопок. Ці кнопки розташовані в 2 ряди. Кнопки у верхньому ряду дозволяють переводити окремі блоки обробки з положення спокою в робоче положення (керування пневматичними приводами). Кнопки нижнього ряду вмикають інструменти обробки цих вузлів (керування двигуном). Управління дозатором клею має режим енергозбереження (очікування). Досить припинити використання подачі на півгодини, і температура клею знизиться до 150 градусів С, щоб повернутися до робочої температури після включення будь-якого двигуна машини.

Термін «готове склеювання» означає виконання наступних операцій в автоматичному циклі (стандартний варіант):

• вирізання краю з диска. Гільйотинні ножиці відрізають відповідні ділянки краю від диска, розташованого на розмотувачі (максимальний діаметр диска - 800 мм).
• попередній нагрів краю дошки. Передня напрямна з підігрівом. Ця система дозволяє висушити надто вологий край дошки, після чого на нього буде нанесено клей.
• Вирівнювання краю дошки шляхом попереднього фрезерування. Попереднє фрезерування усуває дефекти, що виникають при різанні дошки, такі як: відсутність перпендикулярності, сліди підрізу, «роздуті» від вологи кромки та ін. Використовуються дві алмазні головки.
• нанесення клею на кромку дошки. Регульований шар клею-розплаву наноситься клейовим валиком, зануреним у розігрітий резервуар для клею. Бак покритий тефлоном і має 5 нагрівачів загальною потужністю 1300 Вт.
• обклеювання обода. Гарне зчеплення між краєм і дошкою забезпечується набором із 2 притискних роликів із регульованою силою притиску та належним чином налаштованим.
• зрізання початку та кінця краю врівень із дошкою. Ця операція виконується 2-пильним фрезою, яка спочатку обрізає передній припуск, потім наздоганяє задню частину форми і обрізає задню.
• поздовжнє фрезерування зайвого краю (врівень з дошка). Лінійно-фрезерний верстат, який має фрези радіусом 2 мм, одночасно закруглює кромки в залежності від товщини кромки.
• утворюючи кути. Це виконується кутовим фрезерним верстатом, оснащеним радіальною фрезою (R=2 мм) з алмазними пластинами.
• корекція радіуса та видалення надлишків клею (радіальний скребок).

Згладжує закруглення після лінійно-фрезерного верстата. Використовується тільки для кромок ПВХ. Легко відключається механічним способом без втрати налаштувань.

• полірування кромки після фрезерування. Полірувальник має верхній і нижній двигун з полірувальними дисками для тканини (fi120/fi20x20) з можливістю нахилу приблизно на 10 градусів

Альтернативні варіанти:

• замість полірувальної машини: плоский скребок
