OLED-дисплей 1.3" 128x64 HAT оверлей для Raspberry Pi SH1106 SPI/I2C
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 10
Просматривая «OLED-дисплей 1.3" 128x64 HAT оверлей для Raspberry Pi SH1106 SPI/I2C», вы можете быть уверены, что данный товар из каталога «Принадлежности» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

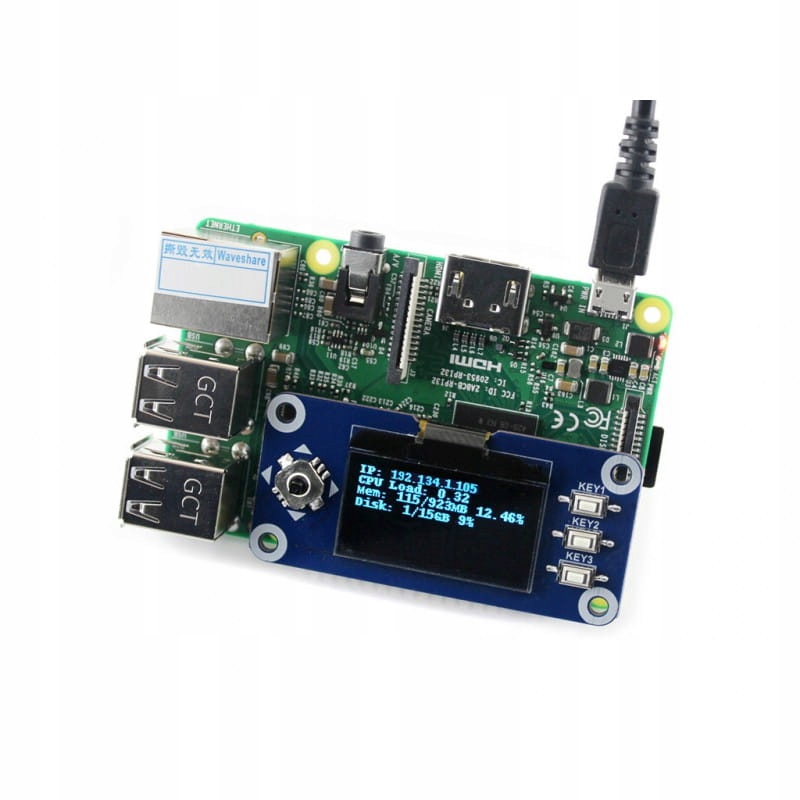

Модуль HAT для Raspberry Pi з OLED-дисплеєм 1,3" 128x64, що підтримується через інтерфейси SPI або I2C.
На платі модуля також є джойстик і кнопки.
Модуль можна використовувати для створення простої панелі оператора.
Специфікація:
- тип дисплея: OLED
- контролер: SH1106
- роздільна здатність: 128x64
- колір: синій
- робоча напруга: 3,3 В
- роз'єм, що забезпечує пряме встановлення GPIO 40PIN Raspberry Pi

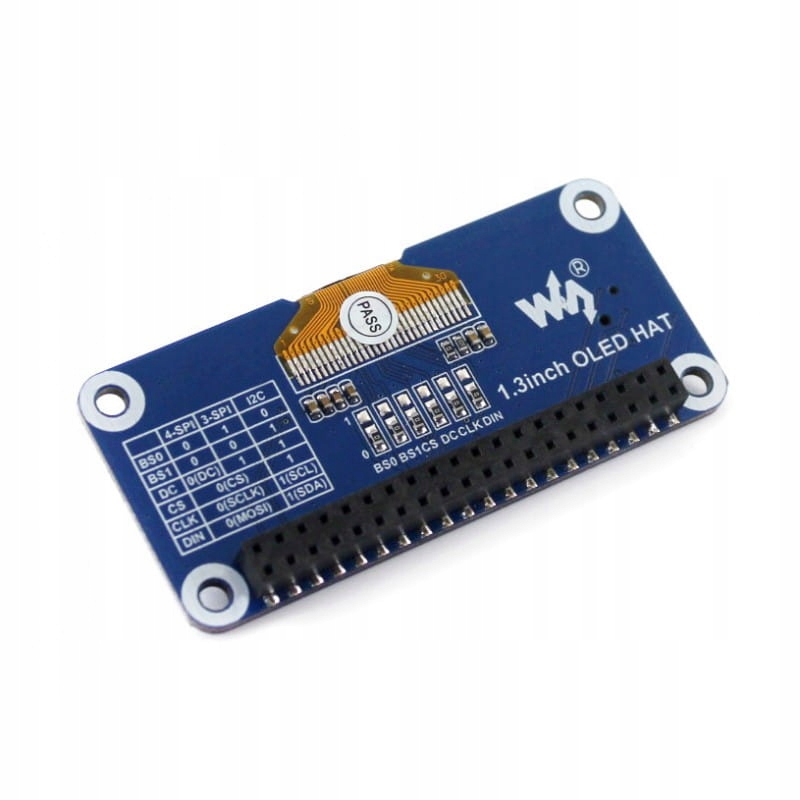

- інтерфейси зв'язку дисплея 4-провідний SPI, 3-провідний SPI, I2C, вибір здійснюється за допомогою резисторів на друкованій платі
- джойстик - 5 позицій
- 3 кнопки
- приклади роботи доступні для Raspberry Pi/Arduino/STM32
Інтерфейс:
СИМВОЛ PIN-код Raspberry Pi (BCM) ОПИС КЛЮЧ1 P21 Кнопка 1/GPIO KEY2 P20 Кнопка 2/GPIO KEY3 P16 Кнопка 3/GPIO Джойстик вгору P6 Джойстик вгору Джойстик вниз P19 Джойстик вниз Джойстик ліворуч P5 Джойстик лівий джойстик Праворуч P26 Джойстик правий джойстик Натисніть P13 Джойстик Натисніть SCLK P11/SCLK SPI тактовий вхід MOSI P10/MOSI SPI вхід даних DC P24 Вибір даних/команд (високий для даних, низький для команд) CS P8/CE0 Вибір мікросхеми, низький активний RST P25 Скидання, низький активний
Набір включає:
- Модуль з OLED-дисплеєм
- Розпірні гільзи для встановлення модуля на Raspberry Pi
