Обмежувач перенапруг Schneider A9L16482 iPRD1 12.5R-T12-3N 3+1-полюсний T1+T2 B+C 12.5kA з контактом

Обмежувач перенапруги Schneider Electric iPRD1 12.5R-T12-3N з контрольним номером A9L16482:

• захищає установки в житлових будинках і невеликих комерційних будівлях від впливу прямого розряду блискавки та перенапруги комутації.
• обмежувач типу 1+2.
• максимальний струм розряду Imax становить 50 кА
• номінальний струм розряду In становить 20 кА
• струм удару Iimp становить 12,5 кА / полюс.
• обладнаний індикатором, що вказує на пошкодження вставки
• вставки знімні, що дозволяє їх швидко замінити
• можлива дистанційна індикація пошкодження завдяки вбудованому допоміжному контакту

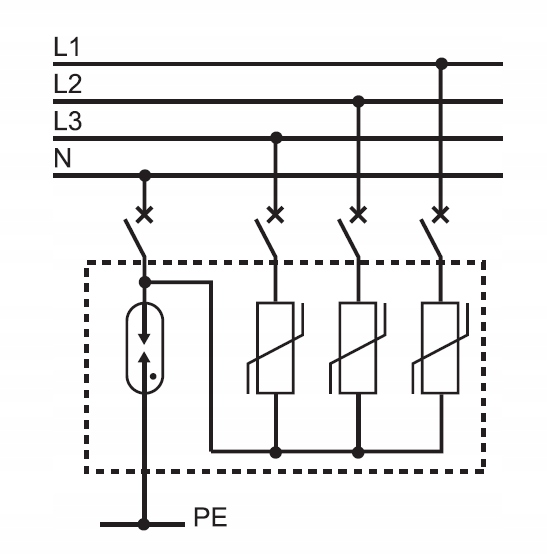

• може використовуватися в системах заземлення TT і TN-S завдяки відповідній конструкції, яка складається з сумарного іскрового розрядника в ланцюзі N-PE і варисторів в L-N ланцюги
• Завдяки використанню сумарного іскрового розрядника, що перемикається між провідниками N і PE, це універсальне рішення для мереж TN-S і TT. Він використовує високу стійкість іскрового проміжку до імпульсного струму (що відповідає струму блискавки) - 50 кА, тому його можна використовувати в будівлях із класом блискавкозахисту навіть III і IV відповідно до EN 62305.
< /ul>

Опис підсерії:

Acti 9 iPF & iPRD

Обмежувачі перенапруги Acti 9, які використовуються для захисту електричних установок і пристроїв від перемикання та індуковані перенапруги та наслідки прямих грозових розрядів.

Близько 2000–5000 штормів відбуваються на Землі одночасно. Грози супроводжуються блискавками, які становлять серйозну загрозу як для людей, так і для обладнання. Блискавки влучають у землю зі швидкістю від 30 до 100 разів на секунду. Приблизно 3 мільярди наземних ударів блискавки відбуваються щороку. Блискавка викликає велику кількість пожеж, часто в сільськогосподарських угіддях (знищуючи будинки або завдаючи їм шкоди). Блискавка також пошкоджує електричні або електронні системи пристроїв, зокрема: електричні та електронні пристрої, пристрої вентиляції, рекуперації тепла та кондиціонування повітря, електроніку та побутову техніку, як у житлових, так і промислових будівлях. Вартість ремонту пошкоджень блискавкою часто висока.

Удари блискавки можуть впливати на роботу електричних (та/або) електронних систем у будівлях двома способами:

1. в результаті прямого удару блискавки в будівлю, випадок а) на кресленні

2. через вплив блискавок поблизу:

a) Блискавка може влучити в наземні лінії електропередач, що ведуть до будівлі

b) Сплеск може поширюватися на кілька кілометрів від точки зіткнення.

c) Блискавка може вдарити поблизу ліній електропередач, електромагнітне випромінювання, створене розрядним струмом, викликає струми та перенапруги в мережі електропостачання.

d) Блискавка може вдарити поблизу будівлі. Потенціал землі навколо точки удару зростає до небезпечних значень.

Переваги:

• Унікальні особливості обмежувачів перенапруги Acti 9 iPF та iPRD типу 2 для монтажу на DIN-рейку забезпечують підвищену безпеку та безперервність живлення
• Можливість використовувати запобіжники або автоматичні вимикачі компактні/надструмові пристрої для додаткового захисту відповідно до координаційної таблиці Schneider Electric
• Низький рівень захисту вгору, що забезпечує безпроблемну координацію із захищеними пристроями
• 3+1-полюсний і 1+1-полюсні версії дозволяють використовувати розрядники як в системах TN-S, так і в системах TT
• Використання обмежувачів дозволяє значно збільшити безперервність живлення установки

Переваги:

1. Підвищена безперервність електропостачання та безпека завдяки:

• Координація з резервними запобіжниками або автоматичними вимикачами
• Низький рівень захисту

2. 3+1-полюсні та 1+1-полюсні версії дозволяють використовувати обмежувачі в системах TN-S і TT

3. Попередження індикатора стану локальної камери в разі несправності обмежувача

4. Пристрої зі змінними вставками можна повертати на 180 градусів, що дозволяє змінювати спосіб монтажу в розподільному пристрої з метою зменшення довжини з'єднувальних кабелів, а отже, ще більше знизити рівень захисту гілок ОПН.
