Оптичний 3D сканер Revopoint Trackit

Оптичний 3D-сканер Revopoint Trackit

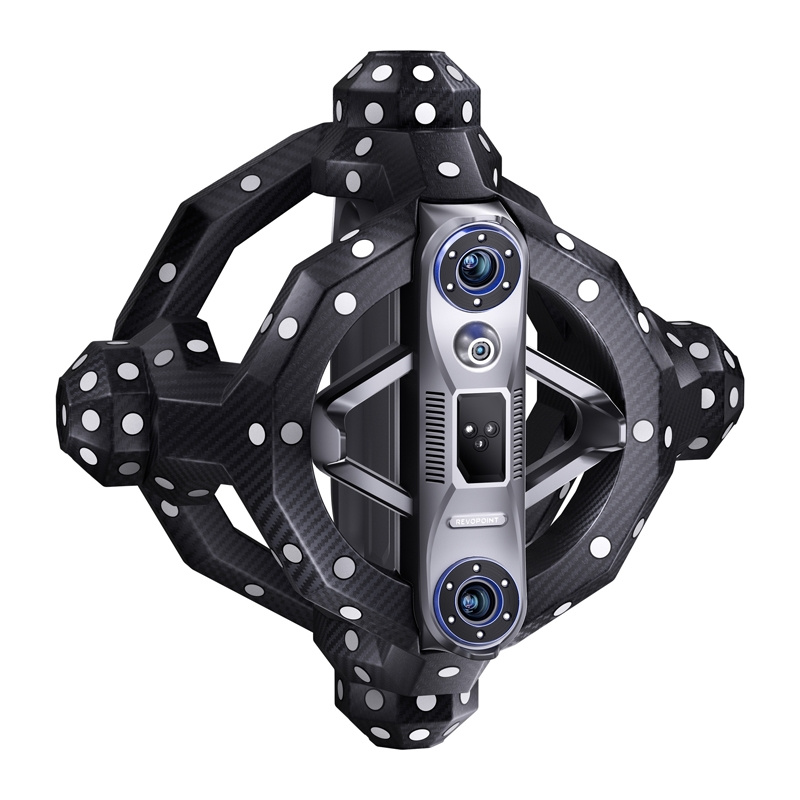

Метрологічна точність, повна мобільність та інтелектуальне відстеження об’єктів у режимі реального часу – Revopoint Trackit – це комплексна система 3D-сканування, яка поєднує в собі оптичний сканер із точністю 0,02 мм із вдосконаленим трекером космічного відстеження. Він розроблений для інженерів, дизайнерів САПР, спеціалістів з контролю якості та промислових компаній. Trackit забезпечує швидке, стабільне та повторюване сканування як невеликих компонентів, так і великих об'єктів - без необхідності використання маркерів. Інтегрована система автоматичного калібрування, інтелектуальні підвіси та спеціальне програмне забезпечення Revo Trackit забезпечують високу точність і зручність роботи в різних середовищах вимірювання.

Безкомпромісна точність

Revopoint Trackit пропонує точність вимірювання 0,02 мм і відстань до точки до 0,05 мм, що дозволяє відтворювати навіть найдрібніші деталі поверхні. Вимірювання здійснюється набором глибинних камер із підтримкою блакитних лазерів (30 ліній і 1 одна лінія), які забезпечують високу точність і стабільність вимірювання. Отримані дані можна експортувати в такі популярні формати, як PLY, OBJ, STL, ASC, 3MF, GLTF або FBX, що дозволяє подальше використання в програмному забезпеченні для проектування та розробки.

Швидкість і плавність роботи

Система досягає швидкості сканування до 1 500 000 точок за секунду, що дозволяє ефективно оцифрувати об'єкт. Завдяки інтелектуальному відстеженню руху сканера в просторі ви можете працювати плавно - без маркерів і без необхідності підтримувати абсолютно постійне положення. Режим Track Scan дозволяє записувати положення та кут сканера в реальному часі, забезпечуючи точне об’єднання хмари точок навіть за динамічних рухів.

Автоматичне калібрування

Оптичний 3D-сканер Revopoint Trackit усуває складну конфігурацію завдяки використанню двох карданних підвісів із автоматичним калібруванням (система подвійного підвісу). Трекер і сканер автоматично регулюють своє положення відносно один одного, забезпечуючи узгоджену геометрію вимірювальної системи. Процес калібрування можна запустити безпосередньо в програмному забезпеченні - система автоматично розпізнає калібрувальні таблиці та синхронізує параметри камери.

Готовий працювати в будь-якій ситуації

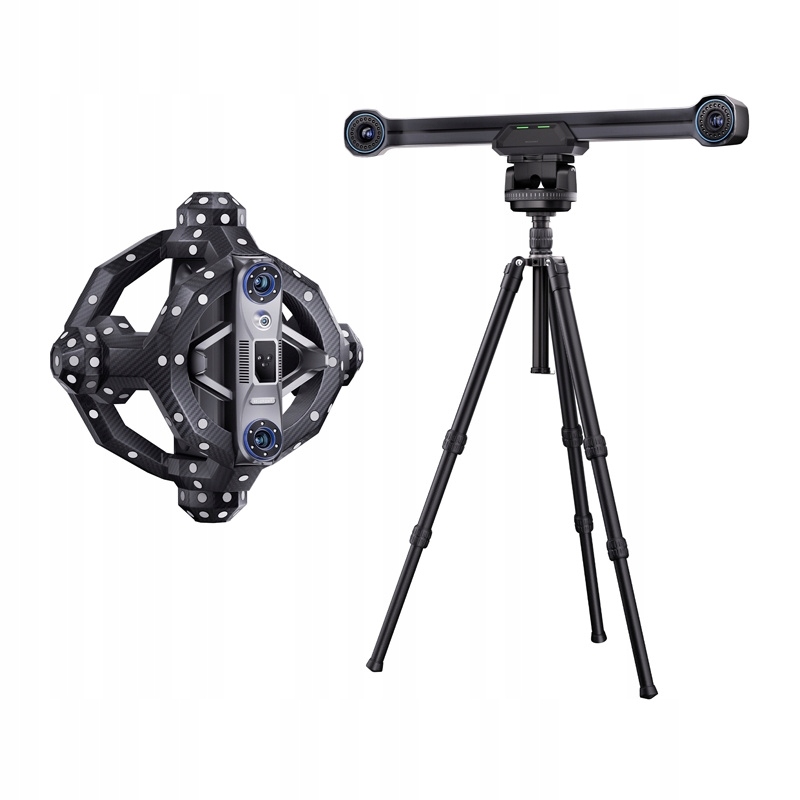

І сканер, і трекер виготовлені з легких, але міцних матеріалів - каркас з вуглецевого волокна та корпус із полікарбонату забезпечують стійкість до механічних пошкоджень та тривалий термін служби. Пристрої важать 1,2 кг і 1,8 кг відповідно, працюють в діапазоні температур від 0 до 40 ° C і легко монтуються на штативи, що входять в комплект. Ви можете транспортувати все це в спеціальних валізах на колесах, завдяки чому набір залишається повністю мобільним і готовим до використання як у метрологічній лабораторії, так і в промисловому середовищі чи майстерні.

Універсальні режими сканування

Revopoint Trackit пропонує кілька режимів роботи, адаптованих до різних сценаріїв вимірювання. У режимі Track Scan сканування відбувається в реальному часі без маркерів, що підходить для малих і середніх об'єктів. Multi-Position Scan дозволяє розділяти великі моделі, наприклад частини тіла або частини машини, на секції та автоматично об’єднувати їх в одну хмару точок. Для вимогливих поверхонь доступний режим сканування маркерів із використанням магнітних або самоклеючих маркерів для підвищення стабільності читання. Незалежно від обраного режиму, готові моделі можна зберегти в популярних форматах PLY, OBJ, STL, ASC, 3MF, GLTF або FBX, а потім використовувати в програмах CAD, CAM і 3D.

Розширене програмне забезпечення Revo Trackit

Програма Revo Trackit є центром керування всім процесом сканування. Це дозволяє автоматично d
