Багатофункціональний оптичний рефлектометр у часовій області OTDR 1610 нм волоконно-оптичний тестер із мережевим детектором ЄС, штекер 100–240 В змінного струму

Технічні дані:

Тип елемента: оптичний рефлектометр у часовій області

Матеріал: ABS

Центральна довжина хвилі: 1610 нм

Тип волокна: одномодове

Мін. Зона сліпих подій: приблизно 10 м / 32,81 футів (одиночний режим)

Динамічний діапазон: 22 дБ

Діапазон вимірювання: 0,2, 0,5, 1, 2, 4, 8, 16 , 32, 64 км

Вимірювальна ширина імпульсу: 3 нс, 5 нс, 10 нс, 30 нс, 50 ​​нс, 80 нс, 160 нс, 320 нс, 500 нс, 1 мкс, 5 мкс, 10 мкс p>

Точки вибірки: 64 000

Ємність зберігання даних у формі сигналу: 500 рядків

Діапазон показника заломлення: від 1,00000 до 1,99999

Діапазон коригувального оптоволоконного коефіцієнта: від 0,80000 до 1,0000

p>Тестування послідовності кабелю RJ45 Послідовність мережевого кабелю для використання з кабельним тестером

Діапазон вимірювання вимірювача оптичної потужності: від -50 дБм до +26 дБм

p>

Вихідна потужність VFL: >10 мВт

Локатор RJ11 Інтерфейс RJ11, що випромінює телекомунікаційні сигнали, для взаємодії з детектором

РК-дисплей: 320 x 480, кольоровий РК-дисплей 3,5 дюйма

Інтерфейси: Micro USB , карта пам’яті

Живлення:

Живлення постійного струму:

Діапазон вхідної напруги: 100-240 В (1,5 A)

Діапазон частот: 50 60 Гц. >

Температура зберігання: від -40 ℃ до 70 ℃

Відносна вологість: від 5% до 95%, без конденсації

Розмір продукту: прибл. 173 x 82 x 36 мм / 6,81 x 3,23 x 1,42 дюйма

Тип зовнішньої пам’яті: карта пам’яті [не входить в комплект]

Акумулятор основного блоку: внутрішній літієвий акумулятор 3,7 В, 4000 мАг x 1 [основний блок постачається з вбудованою батареєю], термін служби батареї 10 годин (нормальна температура)

Батарея локатора: батарея 9 В 6F22 x 1 [локатор постачається без батареї]

Список пакетів:

1 x оптичний рефлектометр у часовій області

2 x з’єднувальні кабелі

1 x затискач типу «крокодил»

1 x навушники

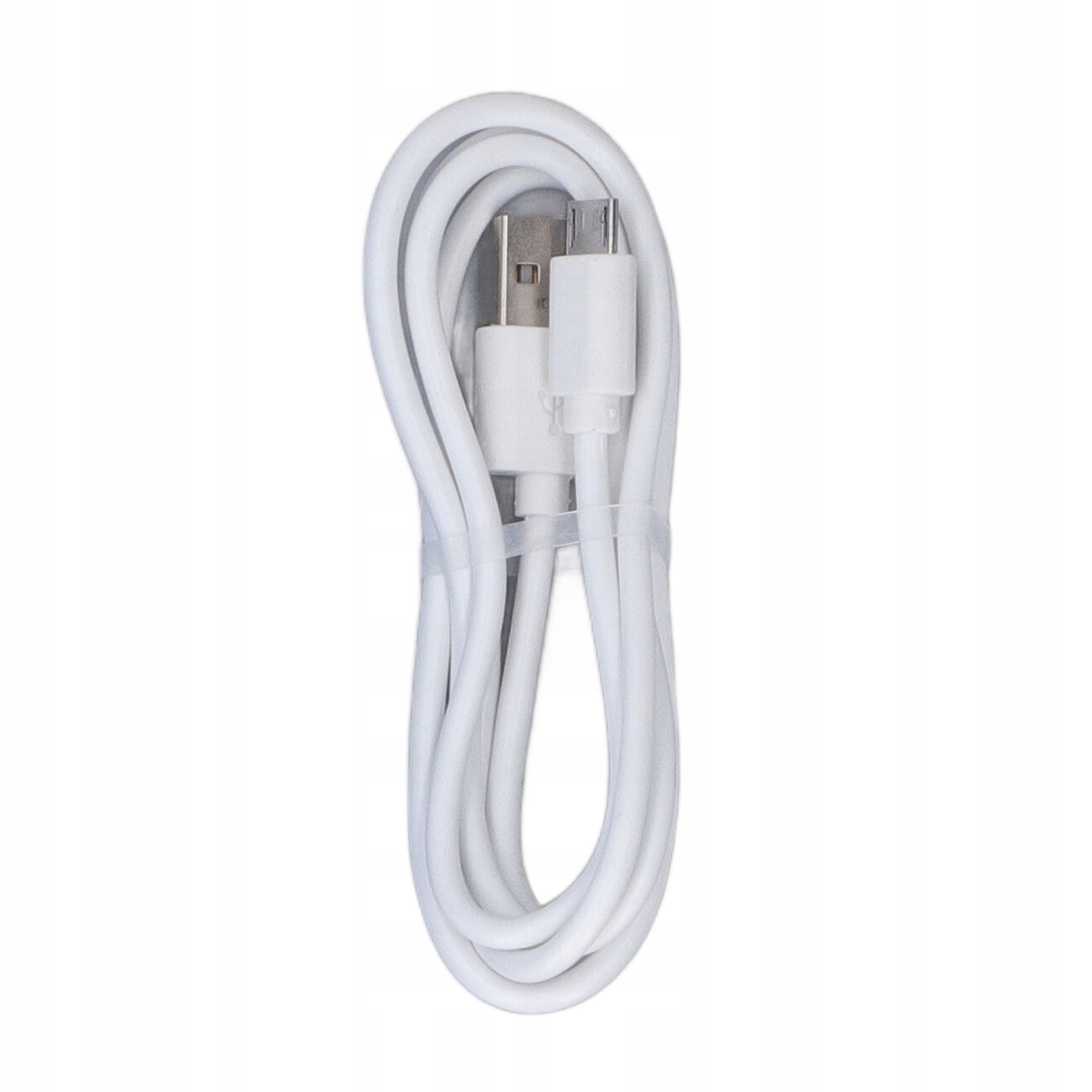

1 x USB-кабель

1 x штекер

6 x аксесуарів

1 x зачистка дроту

1 x Шукач кабелю

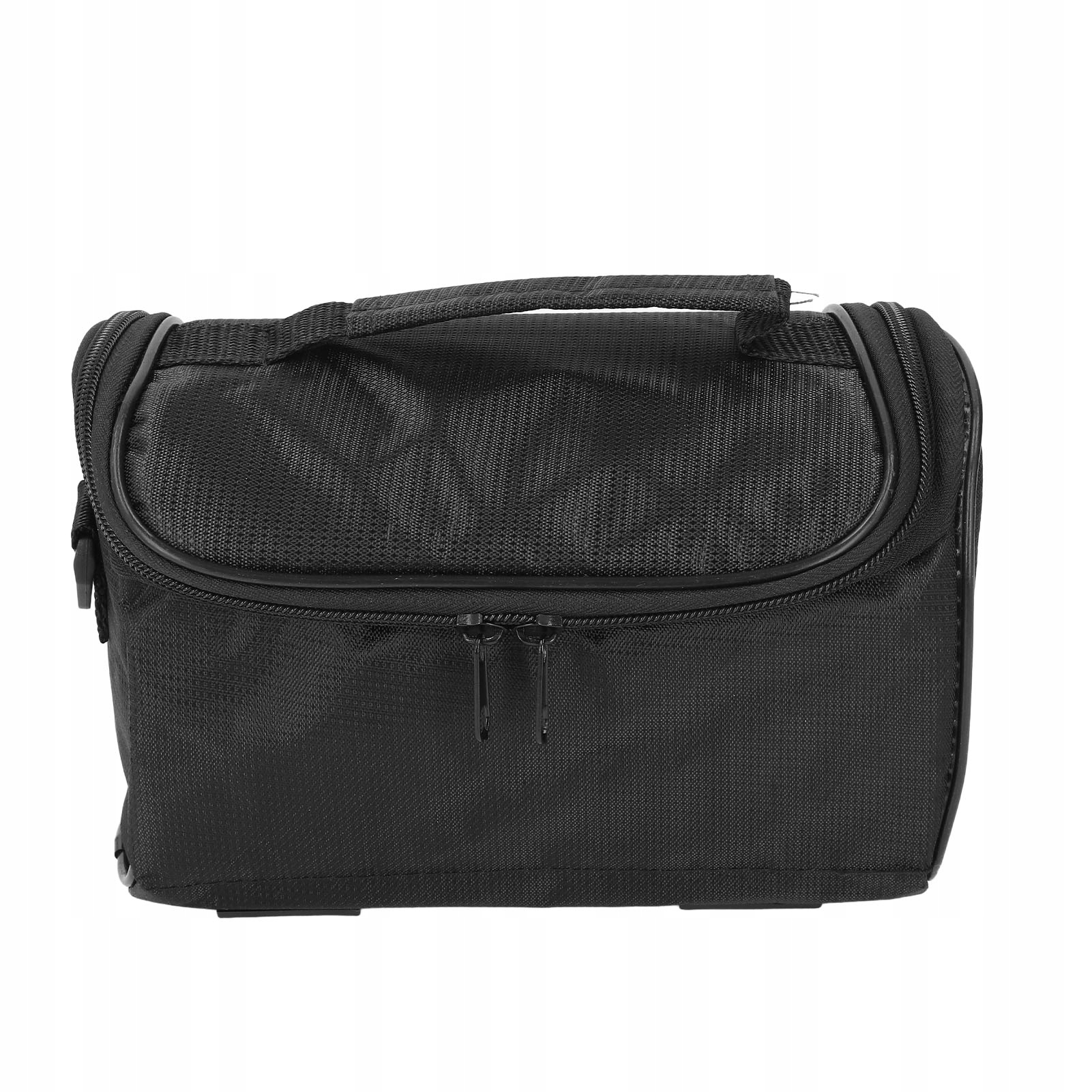

1 x Сумка для зберігання

1 x Портативний ремінь

1 x Посібник користувача

Функції:

1, ВОЛОКОННО-ОПТИЧНИЙ ТЕСТЕР: цей інтелектуальний оптичний рефлектометр у часовій області пропонує різноманітні функції, такі як вимірювання оптоволоконного зв’язку, послідовність мережевого кабелю, вимірювач оптичної потужності, стабільне джерело світла, VFL та трасування кабелю RJ11. 2, ТОЧНЕ ВИЗНАЧЕННЯ МІСЦЯ НЕПРАВИЛЬНОСТІ: OTDR точно визначає місце пошкодження волоконно-оптичної мережі, виявляє пошкодження оголених волокон, перемичок та інших світловипромінюючих волокон або кабелів поблизу місця пошкодження, а також ділянки з високими втратами, спричинені мікровигинами. 3, ТЕСТУВАННЯ ТОЧНОСТІ СИГНАЛУ: високоефективний оптичний вимірювач потужності ідеально підходить для тестування потужності сигналу та тестування внесених втрат різних оптоелектронних пристроїв і компонентів. 4、Чіткий інтерфейс OTDR: тестер забезпечує зрозумілий інтерфейс для тестування OTDR, відображаючи повну інформацію, таку як криві розподілу втрат у волокні, відстань до волокна, втрати та затухання, що дозволяє легко аналізувати та виявляти несправності. 5、Легко носити: завдяки компактному розміру та малій вазі OTDR дуже зручно носити як у приміщенні, так і на вулиці.
