Волоконно-оптичне з’єднання з кожухом 3:1 144 з’єднання IP68

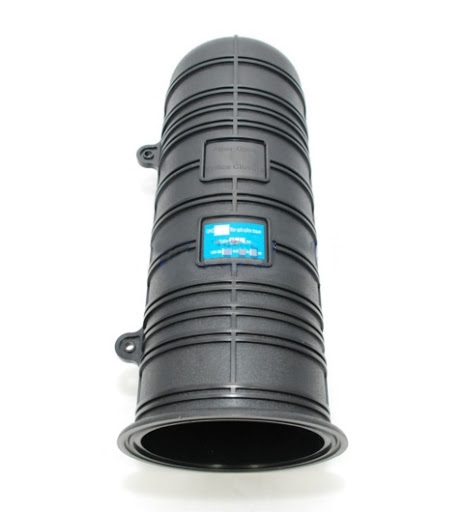

Вертикальне оптоволоконне з’єднання з кожухом призначене для захисту з’єднань оптичного волокна від погодних умов і забезпечує механічний захист.

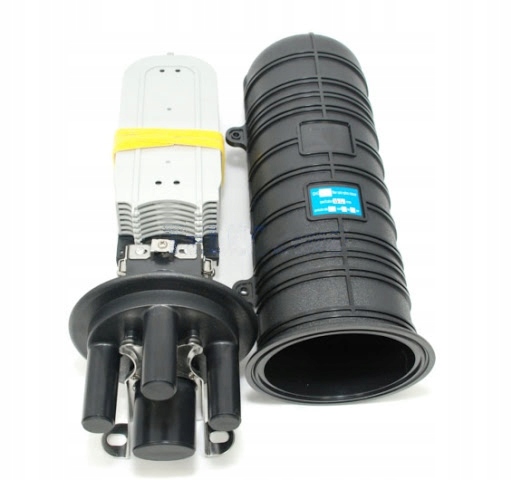

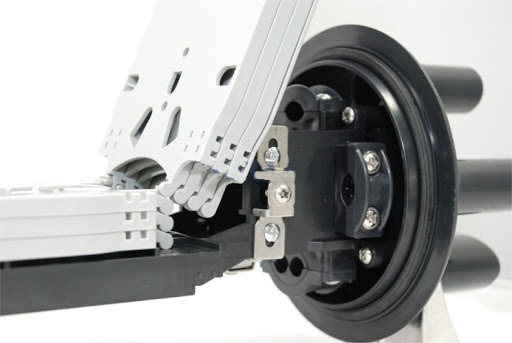

Конструкція та додаткові аксесуари дозволяють встановлювати пристрій у надземних, підземних та каналізаційних установках. З'єднання оснащене 6 оптоволоконними лотками (касетами) з можливістю розміщення до 24 зрощень на кожному. Він виготовлений з поліпропілену (PP), який гарантує стійкість до УФ-випромінювання, низьких і високих температур і речовин, що містяться в телекомунікаційних каналізаційних системах. Пристрій герметичний в закритому стані, ступінь захисту IP68 (6 - Пилозахисний захист, 8 - захист від наслідків постійного занурення у воду). Гільза обладнана 3 круглими портами діаметром 20 мм і одним овальним портом (46x23 мм).

У комплект входить затискач для кріплення на телекомунікаційній опорі та гвинт -на кронштейнах, що дозволяє встановити настінний монтаж.

Конструкція та використані матеріали гарантують довговічність, ефективний захист, а також легкість встановлення та експлуатації кришки. Гільзу можна відкривати/закривати багато разів.

Застосування:

• встановлення в кабельний колодязь (підземні/наземні мережі)
• встановлення на стіні або стовпі (повітряні мережі) - кронштейни включені.
• створення гілок оптичних шляхів
• керування волокном

Дані:

• Зовнішній діаметр капота: 120 мм
• Загальна висота: 420 мм
• Матеріал корпусу: Поліпропілен (PP)
• Кількість оптоволоконних лотків/касет: 6
• Максимальна кількість з’єднань: 144 (6x24)
• Кількість портів: 4 (3 круглі/1 овальний)
• Внутрішній діаметр. круглі порти: 20 мм
• Внутрішні розміри, овальний порт: 46x23 мм
• Робоча температура: -40° C~+65°C
• Клас герметичності: IP68

Обладнання:

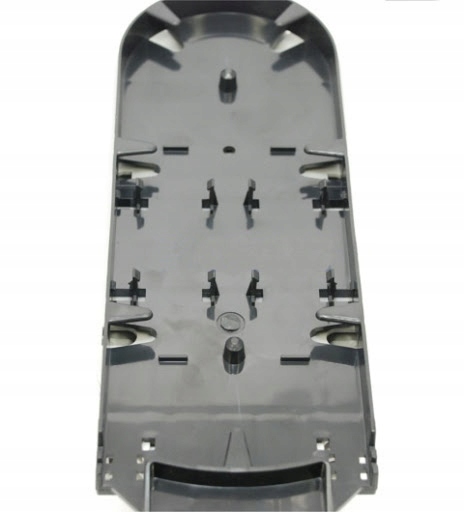

• Волоконно-оптичні касети (лотки) 6 шт.
• Кришки для з’єднання
• Термоусадочні кришки для кабелів
• Набір рукавичок< /li>
• Вологопоглинаючий мішок
• Захисні трубки
• Волоконний затискач
• Кабелі заземлення
• Хомути (Кабельні стяжки)
• li>
• Наждачний папір
• Настінний кронштейн
• Монтажні кронштейни

IP68 (відповідно до PN-EN 60529:2003)

Система IP означає ступінь захисту, який забезпечує корпус від доступу до небезпечних частин, проникнення сторонніх твердих частинок, проникнення води та системи для надання додаткової інформації щодо такого захисту.

Представлений продукт має наступні властивості:

• захист від доступу до небезпечних частин за допомогою дроту
• пилонепроникний захист
• захист від наслідків тривалого занурення у воду (корпус постійно занурений у воду в умовах, узгоджених між виробником і користувачем)
