Електронне міні-піаніно

Орган

самостійне збирання

потрібне паяння.

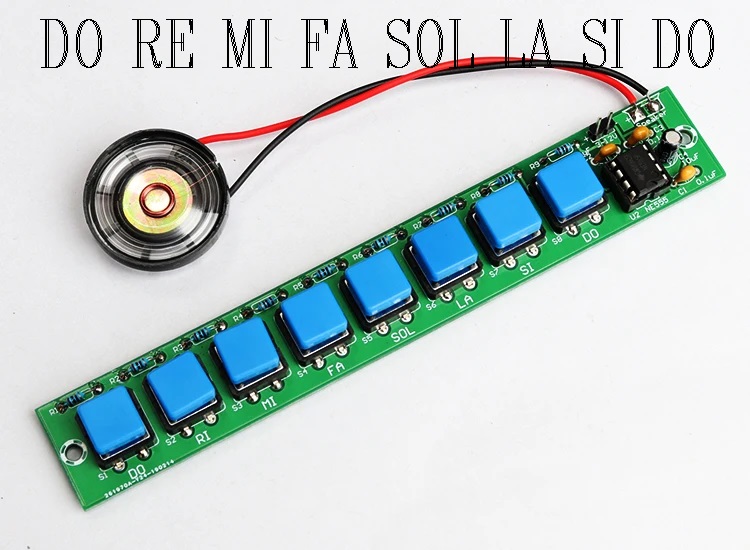

Кожна клавіша генерує відповідний звук, який грає гучномовець .

Легка збірка, 1 година.

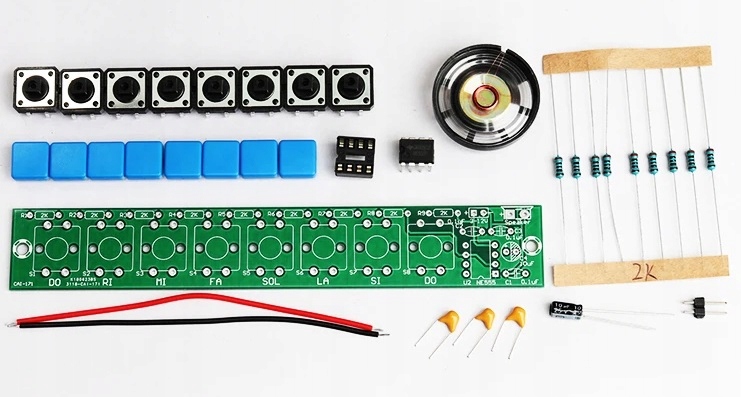

Набір містить усі елементи, необхідні

для складання системи.

Напруга живлення 3В - 12В

Резистор 2 кОм: R1, R2, R3, R4, R5, R6, R7, R8, R9

Монолітний конденсатор 0,1 мкФ: C1, C2, C3

Електролітичний конденсатор 10 мкФ : C4

2P роз’єм: живлення

12*12 сенсорних перемикачів: S1, S2, S3, S4, S5, S6, S7, S8

12* 12-сенсорний ковпачок (синій або червоний) x8

NE555: U2

8-контактний роз’єм: U2

Маленький динамік: LS1

Кабель динаміка x2

Розмір PCB: 140x22 мм

Крім того, пояснення того, як працює система та

отримання відповідних тонів за допомогою

використання резисторів.

Інструкція:

Системи мають схему монтажу, надруковану на платі. Вам потрібно звернути увагу на полярність у випадку таких компонентів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати маркування смугами, їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання, як правило, довільний, в залежності від планування спочатку збираємо найменші елементи.
