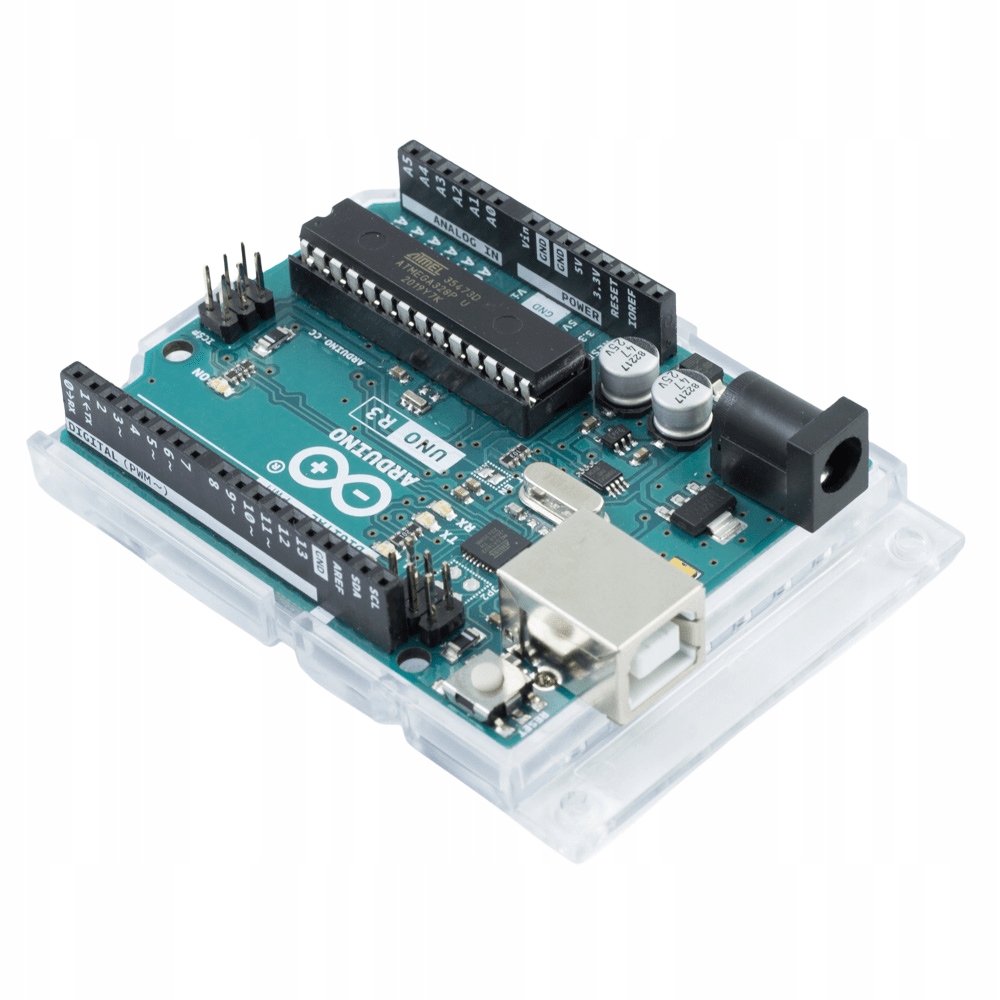

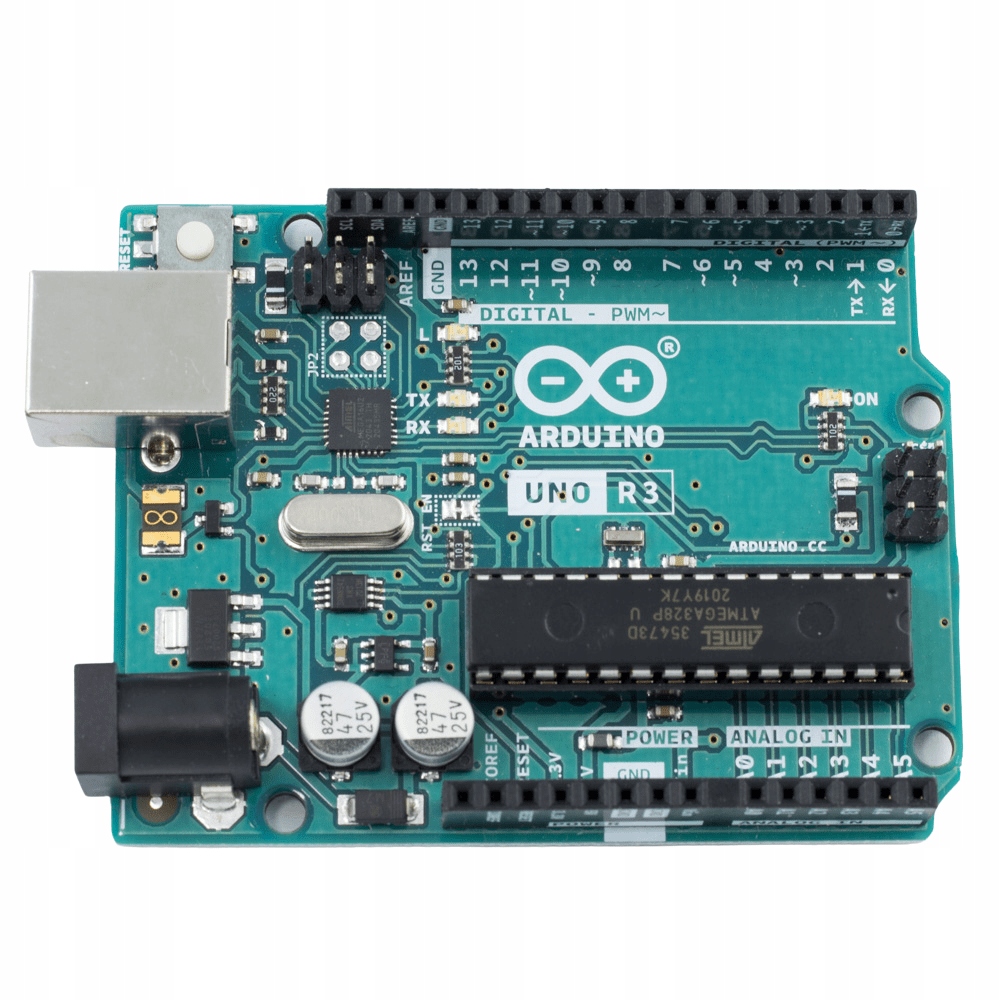

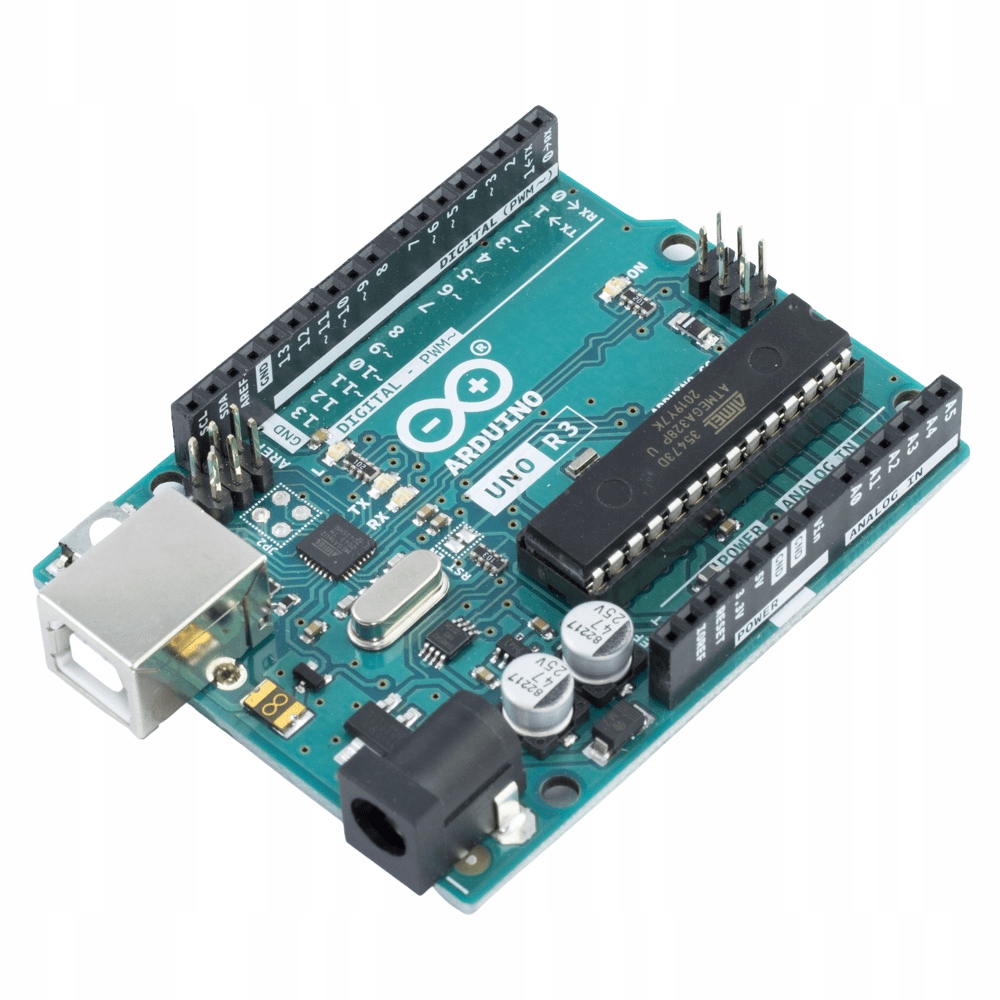

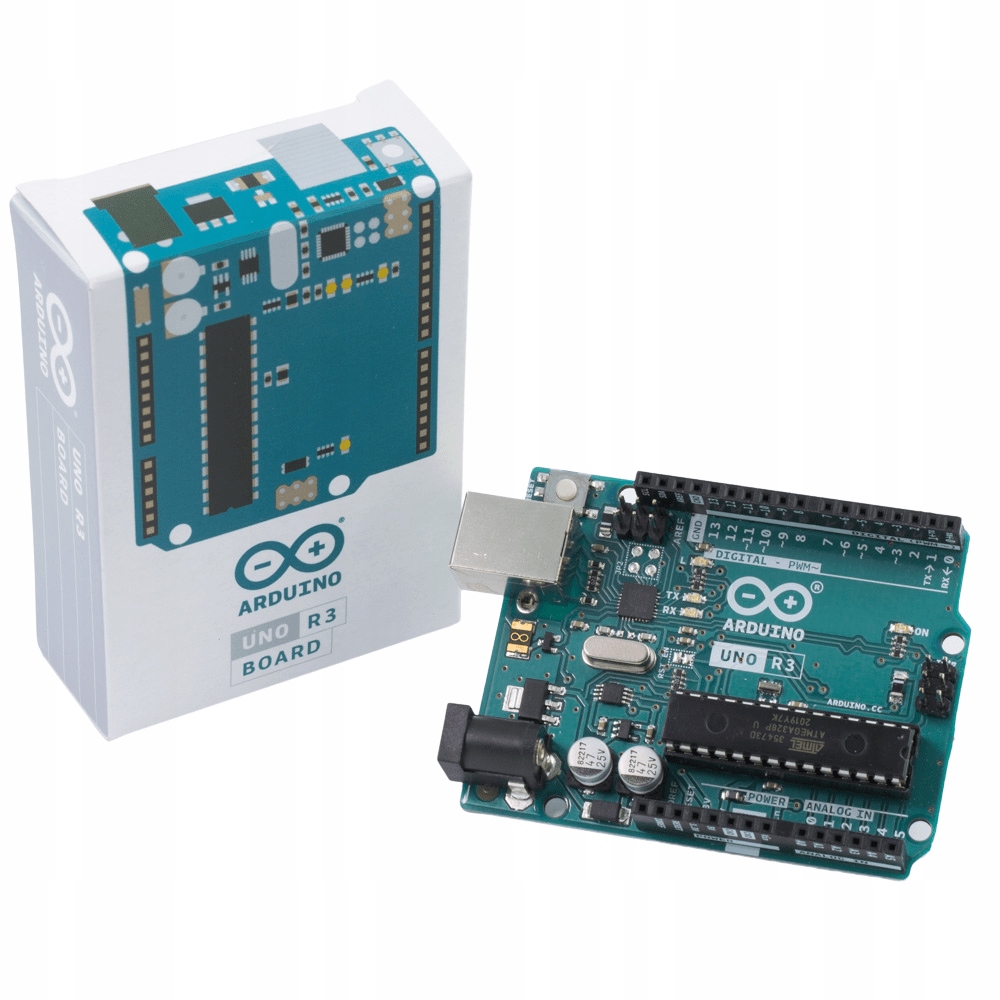

Оригінальна Arduino Uno Rev3 A000066

Плата, яка підкорила світ програмування електроніки. Arduino® Uno Rev3 є найпопулярнішою моделлю від Arduino®. Визнаний у всьому світі та охоче використовується для всіх електронних проектів.

Плата Arduino® Uno Rev3 містить мікроконтролер ATmega328 у версії через отвір (THT). Це одна з основних систем програмування.

Мікроконтролер ATmega328 на платі Arduino® Uno Rev3 пропонує 14 цифрові входи/виходи (GPIO). 6 з них можна використовувати як вихід ШІМ (яскравість світлодіода, керування двигуном). Наступні 6 портів можна використовувати як аналогові входи (ADC).

Сама система працює на частоті 16 МГц. Набір пам'яті складається з < b >32 КБ Flash (програмна пам’ять) і 2 КБ SRAM і 1 КБ EEPROM.

Плата розробки має попередньо завантажений завантажувач Arduino® , що дозволяє програмувати систему у безкоштовному середовищі Arduino® IDE. Це програмування дуже просте. Для програмування потрібен кабель USB A/B.

Плата маєроз'єм, який став стандартом у світі електроніки. Завдяки йому ми можемо легко підключити т.зв. Екрани, що розширюють можливості плати.

Плата Arduino® Uno Rev3 підтримує найпопулярніші комунікаційні інтерфейси: UART, I2C, SPI. Це дозволяє підключати різні інтегральні схеми таких як датчики температури, дисплеї, модулі GPS.

Живлення комплекту можливе двома способами. Перший — це кабель USB, який також використовується для програмування мікроконтролера. Другий спосіб - це роз'єм постійного струму розміром 5,5 x 2,1 мм. Блок живлення повинен мати вихідну напругу в діапазоні 7÷12 В.

На платі є світлодіод. Ви можете використовувати його у своїй програмі для легкого налагодження своїх програм.

Мікроконтролер працює при 5 В, але плата також має вихідну напругу 3,3 В. Тож ви можете легко використовувати системи живляться від 3,3 В.

Завдяки мікроконтролеру ATmega328 у корпусі з наскрізним отвором (THT) вам не доведеться турбуватися про те, що система згорить. Однак, якщо це станеться, ви можете легко замінити його на той самий.

Технічні характеристики Arduino® Uno Rev3:

• Напруга живлення: 5 В (USB), 7-12 В (джерело живлення)
• Напруга на контактах I/O: 5 В
• Встановлено завантажувач
• USB - UART: ATmega16U
• Мікроконтролер ATmega328P
• Максимальна тактова частота: 16 МГц
• Пам'ять SRAM: 2 кБ
• Флеш-пам'ять: 32 КБ (4 КБ зарезервовано для завантажувача)
• Пам'ять EEPROM: 1 КБ
• Порти введення/виведення: 14
• ШІМ-виходи: 6
• Кількість аналогових входів: 6 (канали аналого-цифрового перетворювача)
• Послідовні інтерфейси: UART, SPI, I2C
• Зовнішні переривання
• Золоті контакти, припаяні до плати
• Золоті контакти ISP, припаяні до плати
• USB-роз’єм для програмування та послідовного зв’язку
• Світлодіод на виводі D13
• Роз'єм DC 5,5 х 2,1 мм для блоку живлення
• В комплект входить прозора підставка для плати li>
• Розміри: 69 x 53 мм
