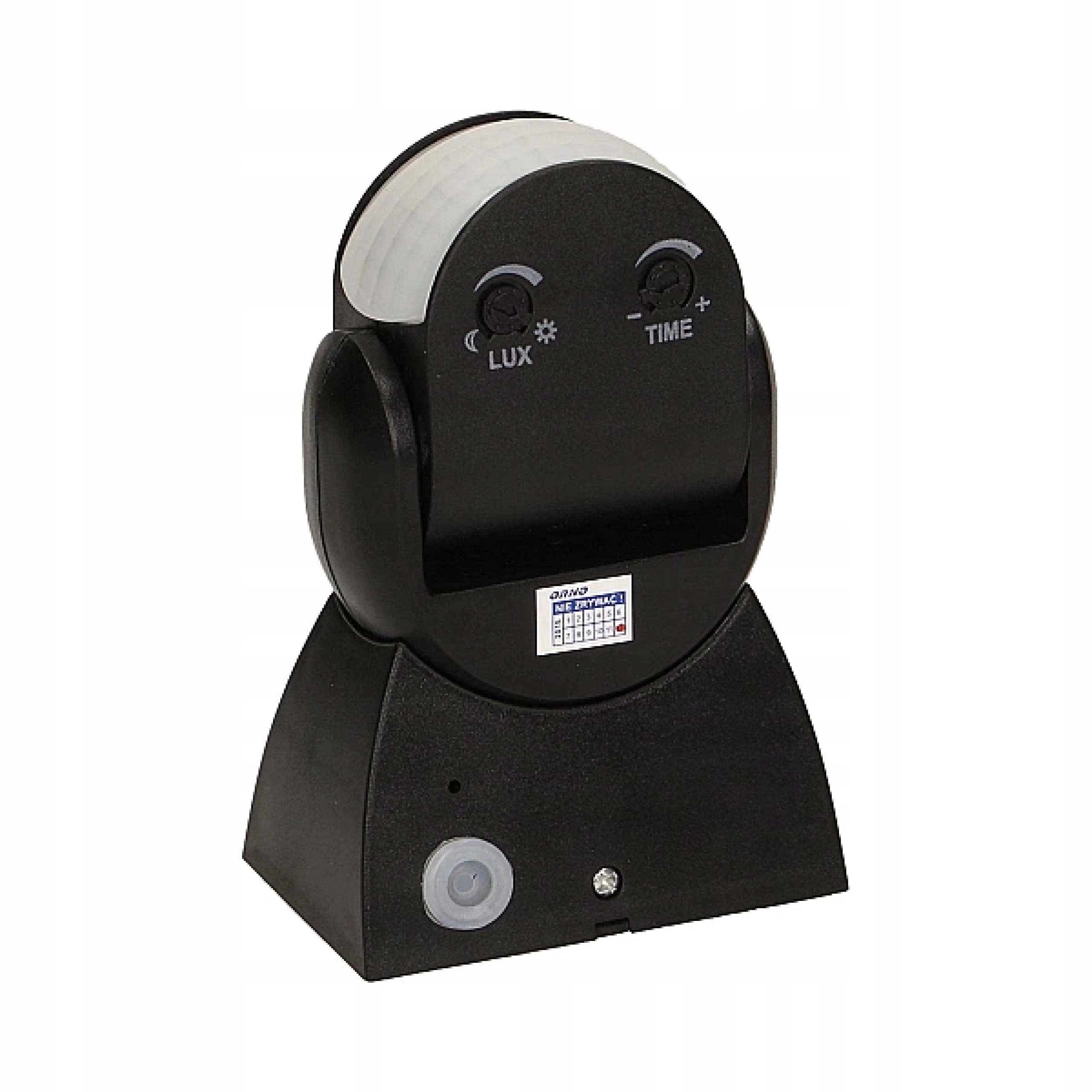

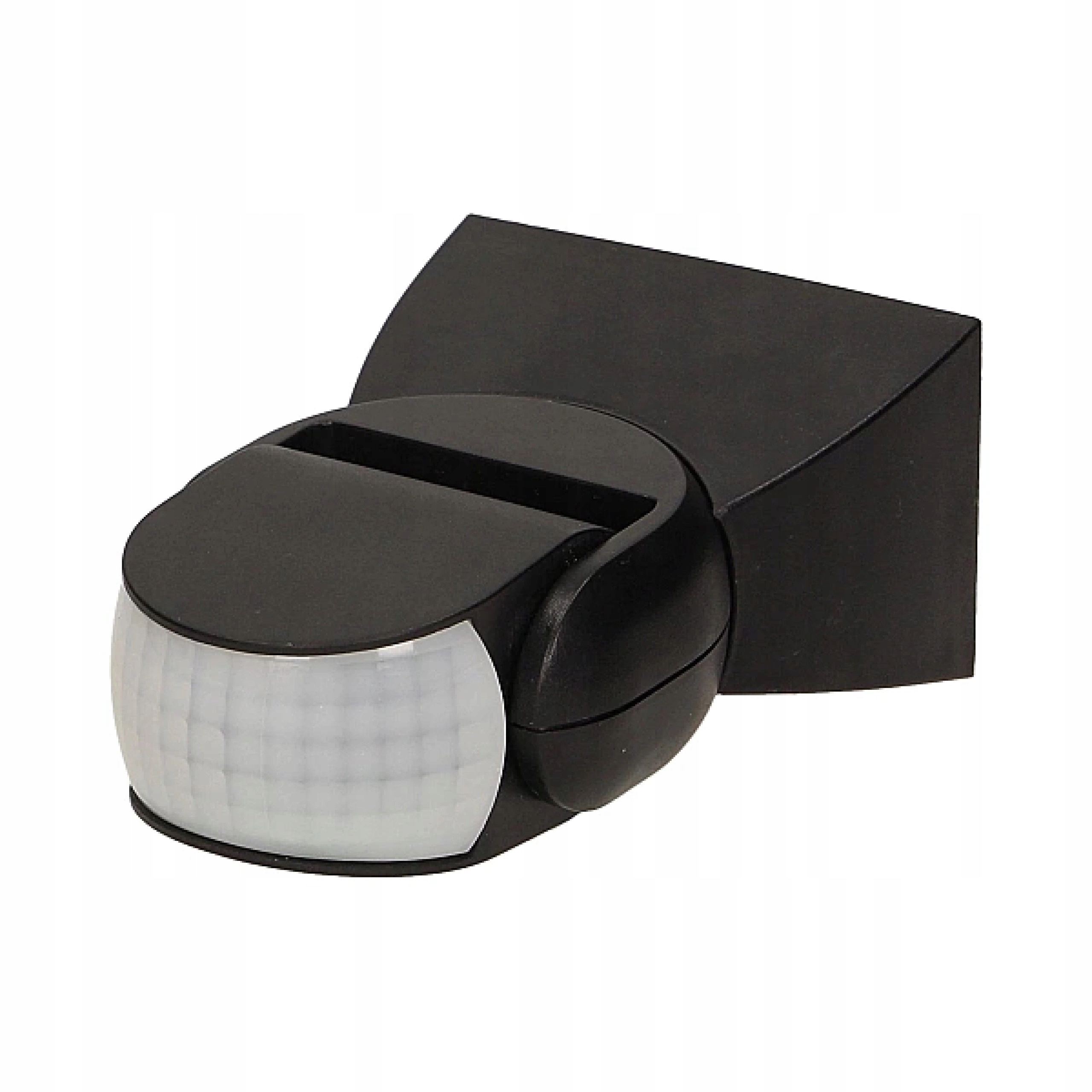

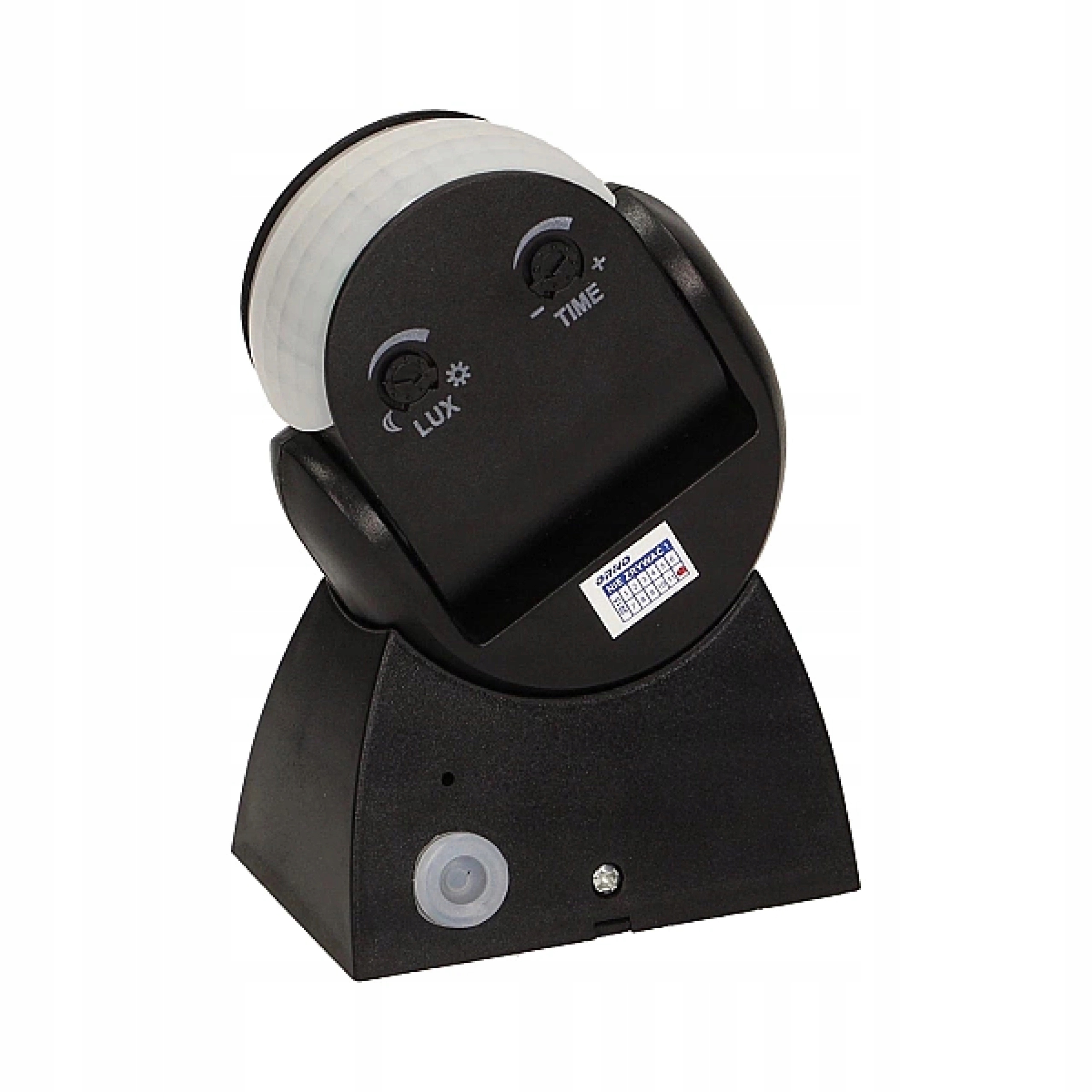

Датчик руху з вертикальним і горизонтальним регулюванням на 180°, IP65, чорний

ORNO OR-CR-236/B

• Тип датчика : Інфрачервоний
• Кут огляду: 180 градусів
• Диапазон виявлення: 12 м
• Макс. навантаження: 1200 Вт

✔️ Датчик використовується для автоматичногоконтролю освітлення або іншихпристроїв b>електричнівсередині тазовні.

Приймач (освітлення) вмикається за допомогою датчика руху PIR, який працює в інфрачервоному діапазоні.

✔️ Це дозволяє вмикання освітлення під впливом руху об'єкта, що виділяє тепло.

✔️ Вбудований фотооптичний датчик дозволяє економити електроенергію b>вимикаючи освітлення вдень.

✔️ Потенціометри для регулювання:

• час освітлення тачутливістьінтенсивність світла.

✔️ Датчик працює зі світлодіодним освітленням.

В набір входить:

• 1 шт.Датчик руху з вертикальним і горизонтальним регулюванням OR-CR-236/B

Функції датчика руху:

👉Потенціометр ЧАСУвикористовується для встановлення часу затримки, після якого вмикається освітлення щоб вимкнути , рахуючи з моменту, коли датчик зафіксував останній рух.

• Діапазон регулювання ЧАСУ: хв.: 10 сек. 5 секунд; макс.: 7 хв. 2 хв.

👉Потенціометр LUX використовується длявстановлення мінімального порогу освітлення, при якому має працювати датчик .

• Діапазон регулювання інтенсивності світла LUX: <32000 люкс

Встановлення:

1. Відключіть живлення за допомогою запобіжника або головного вимикача.

2. Перевірте відповідним пристроєм відсутність напруги на кабелях живлення.

3. У нижній частині монтажної основивідкрутіть гвинт і від'єднайте кришкувід основи за допомогою плоскої викрутки.

4. Через два отвори в кришціпозначте місця для дюбелів і кріпильних гвинтів у вибраному місці на стіні.

5. Просвердліть два отвори в стіні та прикріпіть кришку основи датчика до стіни або стелі. Вийміть заглушки з отворів для кабелю в основі, а потім пропустіть через них кабелі.

6. Підключіть кабелі до клем відповідно до схеми підключення.

7. Установіть датчик на кришку основи, пригвинчену до стіни, а потім затягніть кріпильний гвинт.

8. Увімкніть живлення.

9. Налаштуйте параметри та перевірте датчик.

Технічні характеристики:

• Тип датчика: Інфрачервоний
• Кут огляду: 180 градусів
• Диапазон виявлення: 12 м
• Напруга живлення: 230 В~, 50 Гц
• Макс. . навантаження: 1200 Вт
• Рівень захисту:IP65
• Колір: Чорний
• Регулювання інтенсивності світла LUX: Так
• Діапазон регулювання інтенсивності світла LUX: <32000 люкс
• TIME регулювання часу освітлення: Так
• Діапазон регулювання ЧАСУ: хв.: 10 сек. 5 секунд; макс.: 7 хв. 2 хв.
• Регулювання діапазону виявлення SENS: Ні
• Встановлення: Накладний монтаж

Розміри датчика:

• Ширина: 52 мм
• Висота: 80 мм
• Глибина: 124 мм
