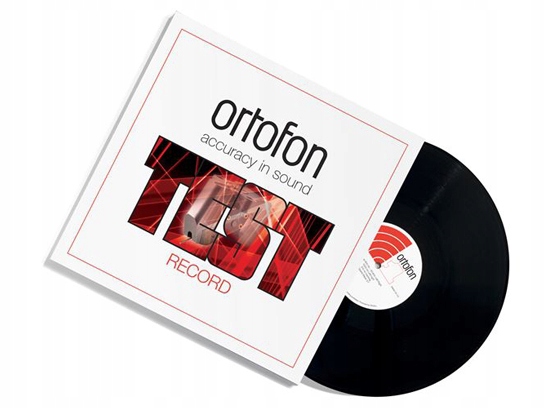

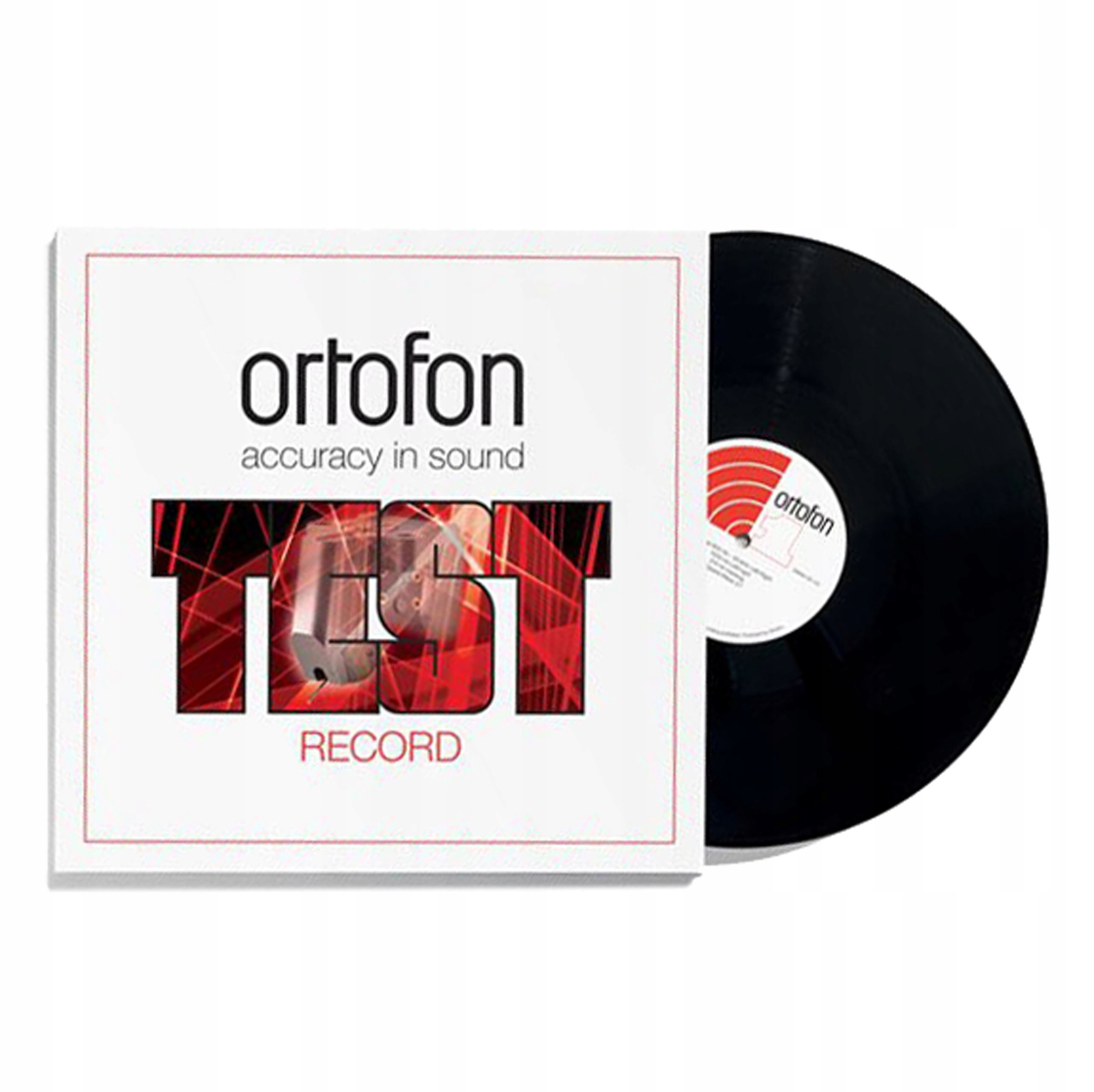

12" вінілова тестова платівка

Ortofon Test Record

Стерео12" вінілова тестова платівка, призначена для перевірки системи H-Fi . Містить спеціальні тестові сигнали, призначені для аналізу продуктивності картриджа та його взаємодії з тонармом і вертушки Тестовий запис призначений для відтворення в системі з вбудованим еквалайзером RIAA.

Перед початком перевірки переконайтеся, що динаміки підключено до правильних каналів (лівий/правий). Обидва динаміки мають працювати в фазі та бути оптимально розташовані в кімнаті. Рекомендовано, щоб регулятор гучності був налаштований на помірний рівень сигналу.

Будь ласка, прочитайте інструкції до свого програвача та тонарма, щоб правильно встановити та вирівняти, відрегулювати рукоятку (паралельно поверхні запису), встановити силу стеження та антиковзання відповідно до рекомендованих технічних даних картриджа.

• Виробник: Ortofon
• Модель: Test Record
• Тип: тестова дошка
• Одиниця продажу: 1 штука

Компанія Ortofon була заснована в 1918 році двома датськими інженерами Акселем Петерсеном і Арнольдом Поульсеном. Наразі Ortofon — це мікромеханічна потужність, яка розробляє та виробляє компоненти для слухових апаратів і всесвітньо відомі грамофонні картриджі для вінілових платівок.

Вміст диска Ortofon Test Record

1. Частота розгортки лівого каналу 800 Гц – 50 кГц. Журнал. 28 сек. Лінійний зріз* (800–20000 Гц ±1,5 дБ)

2. Правий канал розгортки частоти 800 Гц – 50 кГц. Журнал. 28 сек. Лінійний зріз* (800–20000 Гц ±1,5 дБ)

3. Частота розгортки лівого каналу 800 Гц – 50 кГц. Журнал. 28 сек. Лінійний зріз* (800–20000 Гц ±1,5 дБ)

4. Правий канал розгортки частоти 800 Гц – 50 кГц. Журнал. 28 сек. Лінійний зріз* (800–20000 Гц ±1,5 дБ)

5. Еталонний тон 1000 Гц 5 см/с середньоквадратичне значення зліва

6. Еталонний тон 1000 Гц 5 см/с середньоквадратичне праворуч

7. Еталонний тон 1000 Гц 5 см/с середньоквадратичне значення зліва

8. Еталонний тон 1000 Гц 5 см/с середньоквадратичне праворуч

9. Здатність відстежувати, боковий пік 50 мкм

10. Здатність відстежувати, бічний пік 60 мкм

11. Здатність відстежувати, боковий пік 70 мкм

12. Здатність відстежувати, боковий пік 80 мкм

13. Здатність відстежувати, бічний пік 90 мкм

14. Здатність відстежувати, боковий пік 100 мкм

15. Прямоугольна форма 2,7 мс, робочий цикл 3:7

* пластина має постійну амплітуду швидкості

Інформація для тестових доріжок

• 1 - 4 Frequency sweep - інструмент для перевірки частотної характеристики;
• 5 - 8 Опорний сигнал для тестування виходу каналу;
• 9–14 Тест відстеження, бічна модуляція 315 Гц;
• 15 прямокутна форма хвилі 2,7 мс, робочий цикл 3:7.

Артикул: ORF-TESTREC
