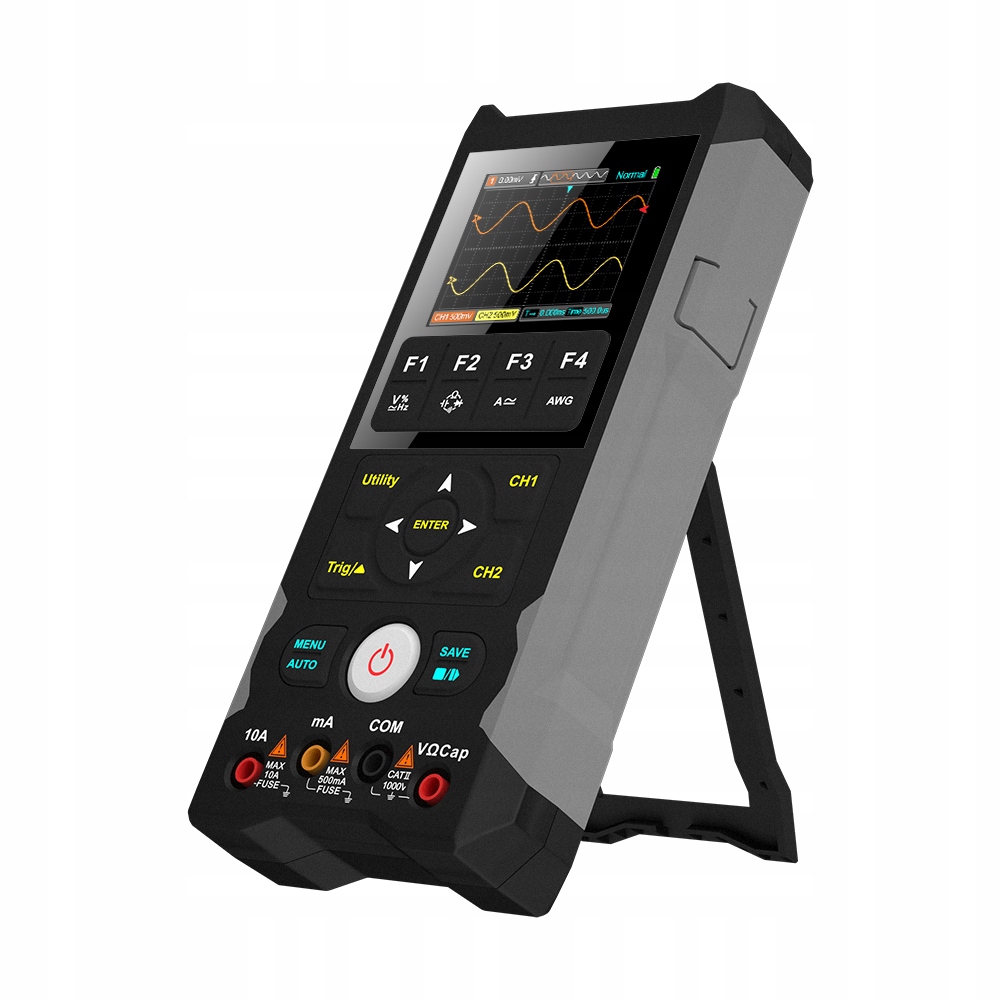

ОСЦИЛОЛОГІЧНИЙ МУЛЬТИМЕТР ET202D 250MSa/s 80MHz 2CH

Це універсальний тестер, який підходить для ремонту побутової техніки, викладання в коледжах, лінійок електронних продуктів, промислових перевірок та інших випадків усунення несправностей на місці. Інноваційна колекція осцилографів, осцилографічних мультиметрів і джерел сигналу - це багатофункціональність в одному портативному осцилографі. Оснащений великим 2,8-дюймовим кольоровим TFT РК-дисплеєм. З частотою дискретизації 250 МВиб/с і смугою пропускання 80 МГц. 3 режими запуску: автоматичний, звичайний і одиночний. Багатофункціональний дизайн із відносною величиною, утримуванням даних, вибором світіння, функцією самокалібрування, функцією курсору зберігання даних, швидкою зарядкою 15 Вт тощо. Підходить для електричних застосувань, таких як технічне обслуговування автомобілів і підтримка електроенергії.

Особливості:

Функція 3 в 1: цей продукт геніально поєднує функції цифрового осцилографа, мультиметра та джерела сигналу в одному пристрої.

2,8-дюймовий TFT-дисплей: кольоровий TFT-екран із 2,8 діагональ у дюймах, роздільна здатність 320x240 з регульованим світлодіодним підсвічуванням, легкий перегляд даних.

Частота дискретизації та смуга пропускання: осцилограф має частоту дискретизації в реальному часі 250 МВиб/с і смугу пропускання 80 МГц.

Точне вимірювання: застосовуйте технологію калібрування панелі, запам’ятовуйте всі дані калібрування, без регулювання потенціометра, точніші вимірювання, більш чіткий та інтуїтивно зрозумілий дисплей.

3 режими запуску: із повною функцією запуску, 3 режими запуску в автоматичний, звичайний режим і одиночний режим відповідно до ваших вимог.

Автоматичний режим: безперервне захоплення сигналів без виконання умов запуску.

Звичайний режим: виконання умов запуску та продовження захоплення сигналів.

Один режим: фіксуйте перший сигнал форми, який відповідає умовам запуску.

6000 відліків True RMS: мультиметр високої ємності, а також звукові та візуальні підказки з’являються під час зсуву.

Багатофункціональний дизайн: із відносним значенням, збереженням даних, вибором світіння, функцією самокалібрування, функцією курсору зберігання даних, швидкою зарядкою 15 Вт тощо.

Вихідний сигнал: частоту, амплітуду можна встановити незалежно.

Попередній перегляд збереженої форми сигналу: 2000 наборів даних 200 наборів попереднього перегляду форми сигналу

Підтримка аналізу комп’ютерного програмного забезпечення: оснащено інтерфейсом зв’язку з ПК USB та програмним забезпеченням для хост-комп’ютера для синхронізації, побудови кривої, аналізу форми сигналу і FFT перетворення.

Відображення форми сигналу: генеруйте синусоїдні, трикутні та прямокутні хвилі під час використання функції осцилографа для створення тестової системи.

Широкі застосування: підходить для електричних застосувань, таких як технічне обслуговування автомобілів і блок живлення для обслуговування.

Технічні дані:

Назва: осцилограф 3-в-1

Матеріал: ABS

Загальні характеристики:

Роздільна здатність дисплея: 320 (по горизонталі) * 240 (по вертикалі) пікселів

Розмір дисплея: кольоровий TFT-екран з діагоналлю 2,8 дюйма

Час підсвічування дисплея: регулюється

p>

Яскравість підсвічування дисплея: регульована

Живлення: AC100V-240V, 50Hz/60Hz; Швидке заряджання DC15W

Енергоспоживання всієї машини: діапазон осцилографа≤400mA, діапазон мультиметра≤200mA

Акумулятор: літієвий акумулятор 18650 2000mAh x 2 (у комплекті)

Індикатор рівня заряду батареї: Так

Автоматичний режим сну: час можна налаштувати або вимкнути, а також буде звуковий сигнал або підказка перед переходом у режим сну.

Звукова підказка: необов’язкове ввімкнення/вимкнення; існують різні типи повідомлень

Осцилограф:

Кількість каналів: CH1, CH2

Пропускна здатність: 80 МГц (одноканальний), 50 МГц (двоканальний)

Максимальна частота дискретизації в реальному часі: 250 МВиб/с (одноканальний)）, 125 МВиб/с (двоканальний)

Інтерполяція сигналу: (Sin x) /x

Довжина запису: для одного каналу максимум 6K; для двох каналів максимальне значення становить 3K

Діапазон горизонтальної шкали: 5nS/div〜50S/div, 1 > 2、5 кроків

AD конвертер: 8-бітна роздільна здатність, одночасна вибірка кожного каналу

Діапазон вертикальної шкали: 1 X: 10 мВ/под.-10 В/под.; 10X: 100 мВ/под.-100 В/под.

Вертикальний діапазон вимірювання: ± 4 сітки

Додаткове обмеження пропускної здатності: 20 МГц

Низькочастотна характеристика (-3 дБ): ≤10 Гц із BNC

Точність вертикального посилення: ± 3% у режимі збору даних "Normal" або "Medium"

Вхідний опір: 1 МОм/15

Вхідний зв'язок: DC, AC, GND

Загасання зонда: 1X,   10X

Підтримка коефіцієнта ослаблення зонда: 1X, 10X, 100X

Вхідна захисна напруга: 300Vpp

Тип тригера: тригер по краю

Режим запуску: автоматичний, одиночний, нормальний

Рівень запуску: ± 4 под.

Нахил, викликаний краєм: наростаючі краї, спадні краї, наростаючі краю або спадні краю

Вимірювання параметрів напруги: пік-пік, RMS, середнє, пік, максимум, мінімум

Вимірювання параметрів часу: частота, період, шпаруватість, ширина позитивного імпульсу, ширина негативного імпульсу

Курсори: різниця напруг між курсорами, різниця в часі між курсорами. Інтелектуальна група курсору 1, точка захоплення відстежує поточну форму сигналу під час переміщення курсору, а інформація про поточне положення курсору, різницю напруги та різницю в часі відображається нижче.

Спектральний аналіз ШПФ: так

Об'єм пам'яті: 2000 груп даних, 200 груп записів сигналу, із файловим менеджером для зберігання

Фільтрація: висока частота, низька частота

Математична операція: ШПФ

Параметр світіння: Так (ефект світіння потрібен для графіки Ліссажу). Якщо вибрано світіння, це багаторівневий параметр.

Комп’ютерний зв’язок у реальному часі: USB-зв’язок

Збільшення графіка: так

Попередній перегляд сигналу штучного інтелекту: над головним інтерфейсом додається маленьке вікно для відображення мініатюри сигналу для попереднього перегляду та з індикатором, який вказує, що поточний сигнал в основному інтерфейсі знаходиться в певній позиції в загальній зібраній формі сигналу .

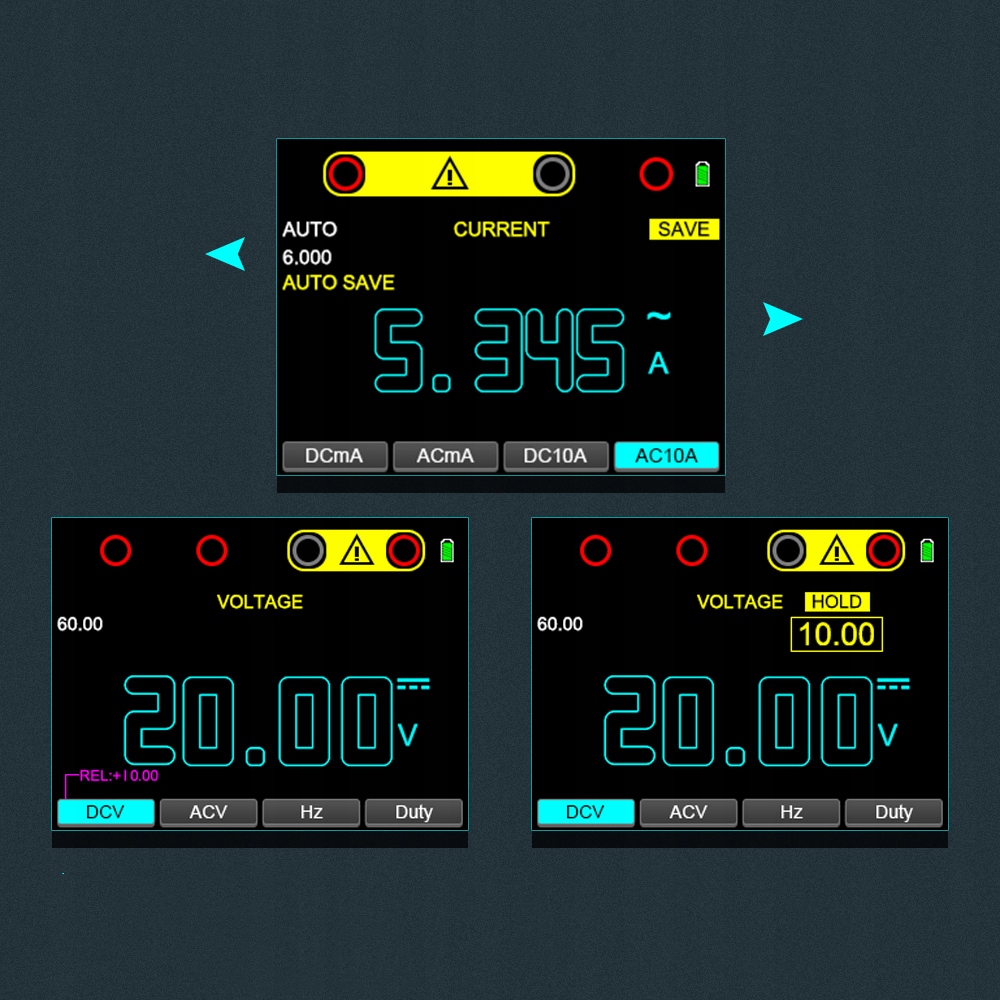

Мультиметр:

Постійна напруга: 600,0 мВ-1000 В, 0,75% ww + 10dgt

Напруга змінного струму: 600,0 мВ–750 В (СКВ, частотний діапазон: 40 Гц–1 кГц), 1,0% rdg + 10dgt

Постійний струм: 60,00 мА/500,0 мА, 6000 А/10,00 А

Захист від перевантаження: плавкий запобіжник 500 мА/250 В, 10 А/250 В, 1,2 % ww + 10 dgt

Змінний струм: 60,00 мА/500,0 мА, 6000 А/10,00 А (TRMS) Захист від перевантаження: плавкий запобіжник 500 мА/250 В, 10 А/250 В, 1,5% ww + 10cgt

Опір: 600,0Ω-60,00M, 1,0% відносної вологості + 5 цифр

Ємність: 10,00nF-1000mF, 2,0%ww + 10dgt; 1,000mF-100,0mF, 5,0%ww + 10dgt

Частота: 10,00 Гц–10,00 МГц, 1,0% rdg + 5 цифр

Перевірка діода: напруга холостого ходу становить близько 3 В, максимальний випробувальний струм становить близько 2 мА

Тест увімкнення-вимкнення: звуковий сигнал ≤50Ω (≥600Ω дисплей 0L)

генератор хвиль:

Частота паперу:

Синусоїди: 1 Гц-5 МГц

Частота прямокутних хвиль: 1 Гц-500 КГц

Трикутні хвилі: 1 Гц-500 кГц

Амплітуда: Вихід із фіксованою точкою, максимум 5Vpp (50Ω)——0Vpp, 0,1Vpp, 0,2Vpp, 0,5Vpp, 1Vpp, 2Vpp, 3Vpp, 5Vpp

Роздільна здатність по частоті: 0,2 Гц

Кількість каналів: 1

Вертикальна роздільна здатність: 8 біт

Вихідний опір: 50 Ом

Точність ширини імпульсу прямокутних хвиль: ± 20 нс

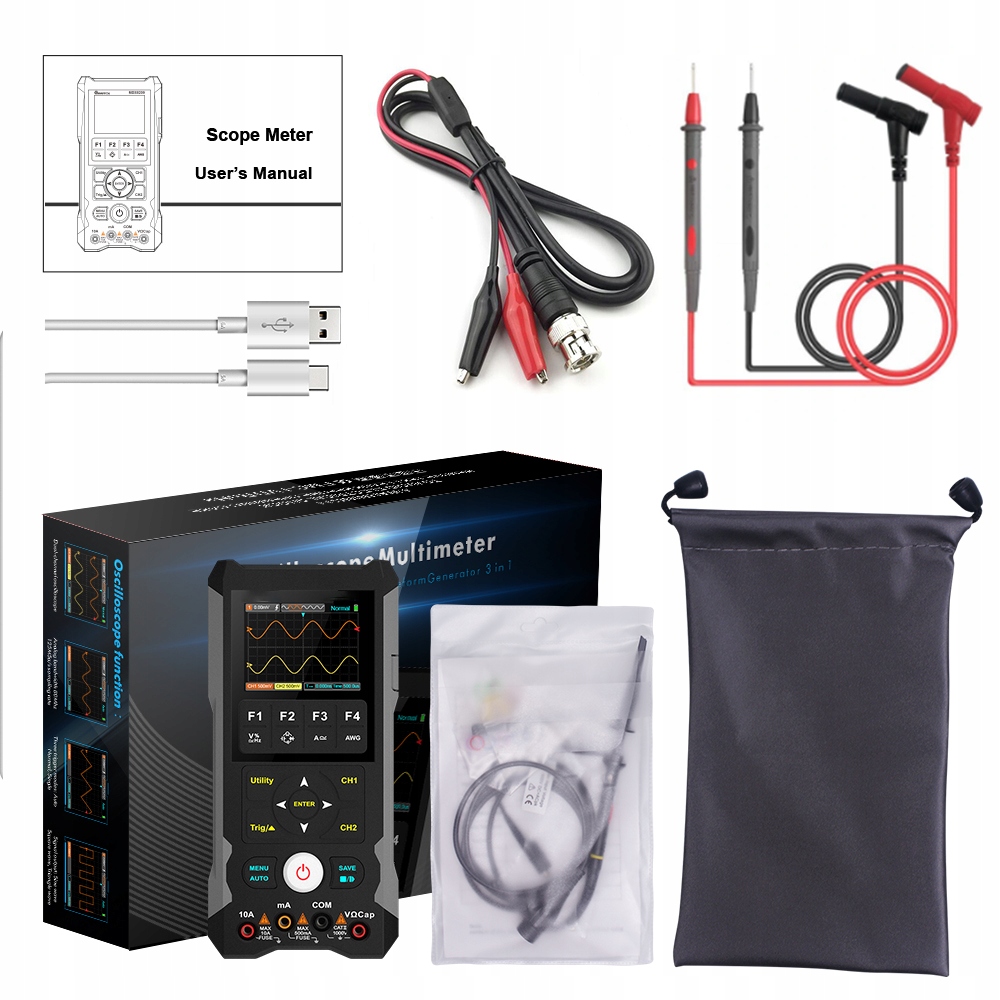

Пакувальний лист:

Осцилограф 1*3 в 1

1 * тестовий кабель подвійного введення

1 * датчик діапазону

1 * кабель вихідного сигналу

1 * кабель USB Type-C;

1 * посібник користувача

1 * полотняна сумка;
