Генератор сигналу осцилографа FNIRSI 1014D 2-в-1

⭐⭐⭐⭐⭐

FNIRSI 1014D — компактний цифровий осцилограф, призначений для електронних сервісів, відділів досліджень і розробок, технічної освіти та любителів. Це забезпечує одночасний аналіз і генерацію сигналів, що значно розширює сферу застосування під час діагностики систем, тестування прототипів або навчання роботі з сигналами. Пристрій має два вхідних канали з опором 1 МОм і підтримує смугу пропускання 100 МГц при частоті дискретизації 1 Гвиб./с. РК-екран з діагоналлю 7 дюймів і роздільною здатністю 800×480 пікселів полегшує роботу. Є можливість зберегти самоаналіз, ШПФ, режим X-Y і курсор. Користувач також має 1 ГБ внутрішньої пам’яті з можливістю збереження до 1000 сигналів і 1000 знімків екрана, а дані можна легко експортувати на комп’ютер через USB.

⚙️Специфікація:

• Виробник: FNIRSI
• Модель: 1014D
• Канали: 2
• Розмір РК-екрана: 7 дюймів
• Роздільна здатність РК-екрана: 800 × 480
• Технологія дисплея: LCD
• Пропускна здатність: 100 МГц
• Частота дискретизації: 1 Гвиб./с
• Найвища тестова напруга: 1X: 40В, 10X: 400В
• Курсор: Позиція Підтримується
• Точність напруги: ±5%
• Час наростання: <3 нс
• Глибина пам'яті: 240 Кбіт
• Вхідний опір: 1 МОм
• Чутливість: 50 мВ ~ 500 В
• Часова база: 50 с ~ 10 нс
• Режим запуску: Один / нормальний / автоматичний
• Фронт запуску: Наростаючий / спадаючий
• Зв'язок: Змінний / постійний струм
• Точність частоти: ±0,01%
• Параметри: 12 видів
• Генератор: 14 видів
• Вихід захоплення: Підтримується
• Розширення: Експорт через USB
• Живлення: 5В 2A / 3A / 4A
• Розміри: 310 × 145 × 70 мм

У комплекті:

• осцилограф FNIRSI 1014D 2-в-1
• зонд 100 МГц x2
• зарядний пристрій USB
• посібник користувача

✅Переваги:

✔️ Два пристрої в одному - осцилограф і генератор DDS в одному корпусі дозволяють одночасно аналізувати та генерувати сигнали, що значно підвищує функціональність у сфері обслуговування, лабораторії та освіти.

✔️ Висока точність вимірювань - смуга пропускання 100 МГц і вибірка 1 Гвиб./с забезпечують точний аналіз навіть короткочасних аномалій, а режими тригера Auto, Single і Normal спрощують захоплення різних типів сигналів.

✔️ Інтегрований генератор DDS - підтримує 14 стандартних сигналів (синусоїда, квадрат, пила, трикутник тощо) з коригуванням частоти кожні 1 Гц і діапазоном до 10 МГц, ідеально підходить для тестування та моделювання системи.

✔️ Функція "capture output" - дозволяє записувати фактичну форму хвилі з осцилографа та відтворювати її як вихідний сигнал, що дозволяє створювати до 1000 власних тестових сигналів.

✔️ Захист і комфорт роботи - захист від перенапруги до 400 В, 7" 800×480 Кольоровий TFT екран з автоаналізом і пам'ять 1 Гб (1000 сигналів і 1000 скріншотів) гарантують безпеку і комфорт використання.

⭐Швидкий аналіз сигналу⭐

Висока частота дискретизації 1 Гвиб./с і смуга пропускання 100 МГц дозволяють детально аналізувати аналогові та цифрові сигнали. Завдяки цьому прилад дозволяє виявити навіть короткочасні аномалії в ході. Режими запуску включають автоматичний, одиночний і звичайний, що дозволяє фіксувати як шумові імпульси, так і звичайні аналогові сигнали, наприклад синусоїди.

⭐Вбудований генератор DDS⭐

Вбудований генератор сигналів DDS підтримує 14 стандартних форм сигналу (включаючи синусоїду, квадрат, пилку, трикутник) з можливістю точного налаштування частоти кожні 1 Гц. Використане рішення дозволяє генерувати сигнали з точними параметрами для тестів і моделювання. Діапазон вихідних частот досягає 10 МГц (для синусоїди), що дозволяє тестувати широкий спектр електронних і сигнальних систем.

⭐ Функція захоплення форми сигналу⭐

Функція «захоплення вихідного сигналу» дозволяє вам записати частину або всю фактичну форму сигналу з осцилографа як вихідний сигнал генератора. Можливість зберігати до 1000 користувацьких сигналів підвищує гнучкість у тестуванні та аналізі. Це рішення відрізняє FNIRSI 1014D від класичних довільних генераторів, які покладаються виключно на ручне налаштування сигналу.

⭐Захист від перенапруги⭐

Інтегрований модуль захисту від високої напруги дозволяє безпечно вимірювати сигнали з напругою до 400 В (за допомогою пробника x10), що знижує ризик пошкодження пристрою під час вимірювань в мережевих системах. Функція захисту працює автоматично, тому випадкове використання зонда без налаштування 10x не призведе до пошкодження обладнання.

⭐Дисплей з високою читабельністю⭐

7" кольоровий TFT-екран із роздільною здатністю 800x480 пікселів забезпечує чітке представлення сигналів. Автоматичний режим та інтуїтивно зрозумілий інтерфейс дозволяють швидко отримати зображення сигналу без необхідності ручного налаштування. Завдяки інтелектуальному алгоритму виявлення пристрій автоматично регулює рівень запуску навіть для сигналів із кількома краями або так звана мертва зона. Це рішення дозволяє зберегти до 1000 скріншотів і 1000 сигналів ємністю 1 Гб. Інтерфейс дозволяє збільшувати, видаляти та експортувати записи.

⭐Функції аналізу сигналу⭐

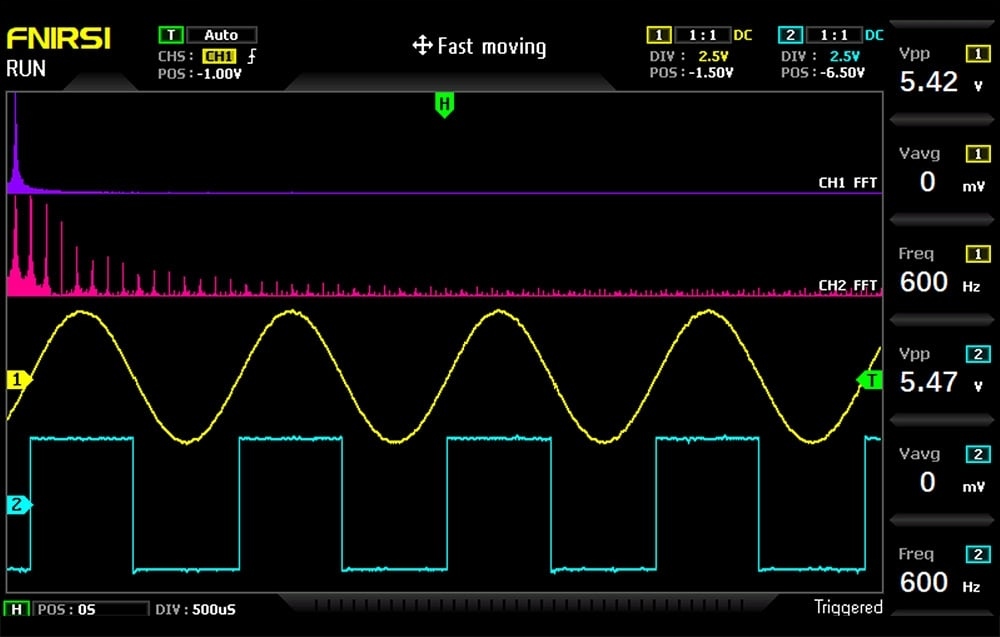

Вбудована функція ШПФ і режим відображення форми сигналу X-Y дозволяють аналізувати гармонійні складові та порівнювати амплітуди та фазові зсуви двох сигналів. Це інструменти, корисні для діагностики електронних систем. Крім того, ручний режим вимірювання курсором дозволяє зчитувати пікове значення та частоту без необхідності перераховувати шкалу, що підвищує точність аналізу навіть у зашумлених сигналах. Пристрій використовує спеціальний алгоритм розшифровки сигналу від ручки, що усуває проблему неправильних показань, викликаних окисленням або зносом механізму. Навіть якщо кодер пошкоджено, осцилограф працює належним чином.
