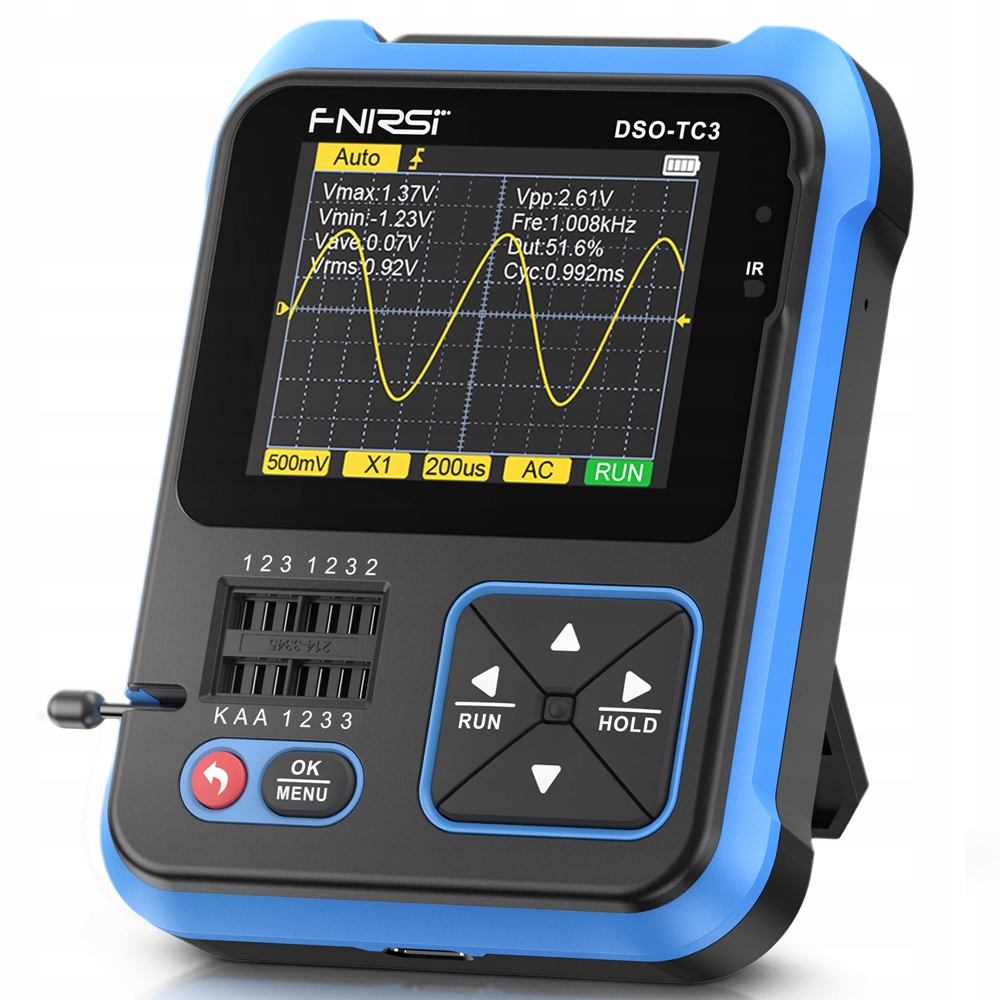

ОСЦИЛОСКОП ТЕСТЕР ТРАНЗИСТОРІВ FNIRSI DSO-TC3 3в1

Цей продукт чудово поєднує функції цифрового осцилографа, тестера транзисторів і генератора сигналів в одному пристрої. З частотою дискретизації в реальному часі 10 МГц/с і смугою пропускання 500 КГц. Підтримує максимальне вимірювання сигналу напруги 400 В. З повною функцією тригера (автоматичний, одноразовий, звичайний). Оснащений ефективною кнопкою AUTO, виміряний пробіг може відображатися без громіздких налаштувань. Автоматично ідентифікуйте та вимірювайте різні транзистори. Автоматичне визначення визначень пінів. 6 видів виявлення форми сигналу. І з функцією перевірки цілісності.

Функції:

Функція 3 в 1: цей продукт геніально об’єднує функції цифрового осцилографа, тестера транзисторів і генератора сигналів в одному пристрої.

Функція цифрового осцилографа: із частотою дискретизації в реальному часі 10 МГц/с і смугою пропускання 500 КГц. Підтримує максимальне вимірювання сигналу напруги 400 В. З повною функцією тригера (автоматичний, одноразовий, звичайний). Оснащений ефективною кнопкою AUTO, виміряну форму сигналу можна відобразити без громіздких налаштувань.

Функція тестування транзисторів: автоматично визначає та вимірює різноманітні транзистори, включаючи NPN і PNP тріод, N-канальний і P-канальний металооксидний напівпровідниковий польовий транзистор, JFET, діоди, подвійні діоди, тиристори, а також резистори, котушки індуктивності, конденсатори, польовий транзистор тощо. пасивний елемент. Автоматичне визначення визначення контакту.

Функція генератора сигналів: 6 типів сигналів: синусоїда, квадратна, пульсова, трикутна, змінна, постійний струм. Регульована вихідна частота 1-100 кГц. Регульована вихідна напруга 3,3 В. Регульований вихідний коефіцієнт навантаження 0-100%.

Функція панелі інструментів: Автоматичний аналіз інфрачервоного коду вказаного протоколу. Інші режими роботи: у тому числі перевірка безперервності ланцюга, вимірювання вхідної напруги 0-40 В, вихід ШІМ, вимірювання діодів 0-32 В, вимірювання датчика температури та вологості тощо.

Компактний розмір: легкий і портативний, також можна використовувати як портативний інструмент для налагодження на місці.

Надійна якість: має антиковзний корпус із ABS, увігнутий дизайн проти ковзання, високий клавіші гнучкості, прості інтерфейс, легке керування.

Цифровий TFT-дисплей 2,4 дюйма: кольоровий TFT-екран, дисплей високої чіткості зі світлодіодним підсвічуванням, яскраві кольори та висока контрастність, ви можете чітко бачити дані при яскравому освітленні.

Висока точність: конструкція інфрачервоного декодування, швидка відповідь, точне захоплення високочутливого відповідного сигналу, швидке та точне вимірювання з невеликою похибкою.

Багаті та ефективні функції: одна кнопка для автоматичного регулювання, підтримка вільного перемикання, підтримка інтелектуального протипожежного захисту.

Довгий термін служби: вбудована літій-полімерна акумуляторна батарея великої ємності 1500 мАг, довгий термін служби, інтерфейс Type-C, безперервне живлення без розділового трансформатора, безпечніший у використанні.

Складний кронштейн: оснащений невидимим кронштейном, вбудоване складання, стабільне розміщення, звільняє ваші руки, не займає надто багато простір.

Широкі застосування: підходить для налагодження MCU, ремонту автомобілів, ремонту побутової техніки, електронних змагань DIY, налагодження блоків живлення, інверторів тощо.

Технічні дані:

Назва: цифровий осцилограф 3 в 1

Матеріал: ABS

Тип: висока конфігурація

Дисплей: кольоровий 2,4-дюймовий TFT екран

Акумулятор: вбудована перезаряджувана літієва батарея ємністю 1500 мАг (у комплекті)

Інтерфейс заряджання: USB Type-C, 5 В

Цифровий осцилограф: 10 МВиб/с

Частота дискретизації в реальному часі: 500 кГц

Аналогова смуга пропускання: 1ΜΩ

Вхідний опір: змінний/постійний струм струм

Спосіб підключення: 400 В

Діапазон випробувальної напруги: 10 мВ-10 В

Вертикальна чутливість (x1): 1 мкс-10 с

Горизонтальний діапазон часу:

Режим запуску: автоматичний / нормальний / одиночний

Тип запуску: наростаючі / спадаючі фронти

Закріплення форми сигналу: Так

Автоматичне вимірювання:

Транзисторний тестер:

Конденсатор: 25 пФ ~ 100 мФ

Резистор: 0,01 Ом ~ 50 МОм

Котушка індуктивності: 10 мкГн ~ 1000 мкГн

Акумулятор: 0,1 ~ 4,5 В

Вхід напруга: 0 ~ 40 В

DS18B20: 0-85 ℃

DHT1: 0-60°C/5-95%

Генератор сигналу:

Синусоїда: 1-10 кГц/0-3,3 В/50%

Прямогранна хвиля: 1-100 кГц/3,3 В/50%

Імпульсна хвиля: 1-100 кГц/3,3 В/0-100%

Трикутна хвиля: 1-10 кГц/0-3,3 В/50%

Рампа: 1-10 кГц/0-3,3 В/0-100%

Постійний струм: 0-3,3 В

Розмір виробу: 110*76*30мм/4,33*2,99*1,18 дюйм

Вага упаковки: 345 г/12,17 унцій

Пакувальний лист (висока конфігурація):

1*цифровий осцилограф 3-в-1

1 * Адаптер

1 * Зонд

1 * Зонд високого тиску

3 * Тестовий гачок

1 * Кабель Type-C

1 * Інструкція
