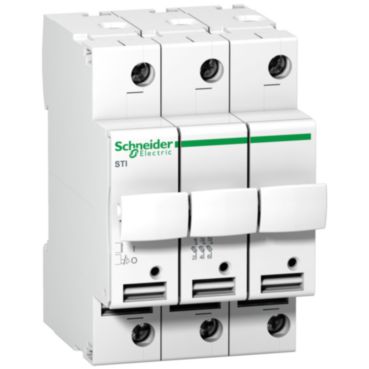

Основа запобіжника SCHNEIDER STI 3P 10x38 мм

• Ступінь захисту (IP): IP20
• Спосіб монтажу: DIN-рейка
• Кількість полюси: 3
• Оптичний індикатор активації: Так
• Номінальна напруга: 500 В
• Для розміру запобіжника: 10x38 мм
• Глибина установки: 44 мм
• Опис підгрупи: Модульне обладнання Acti 9
• Вага [г]: 163
• Модель, що закривається: Так
• Ширина, виражена в кількості модулів: 3
• Виробник: "SCHNEIDER ELECTRIC POLSKA" SP. Z O.O.
• Бренд: "SCHNEIDER ELECTRIC POLSKA" SP. Z O.O.
• Код товару: 916338
• EAN: 3606480619571

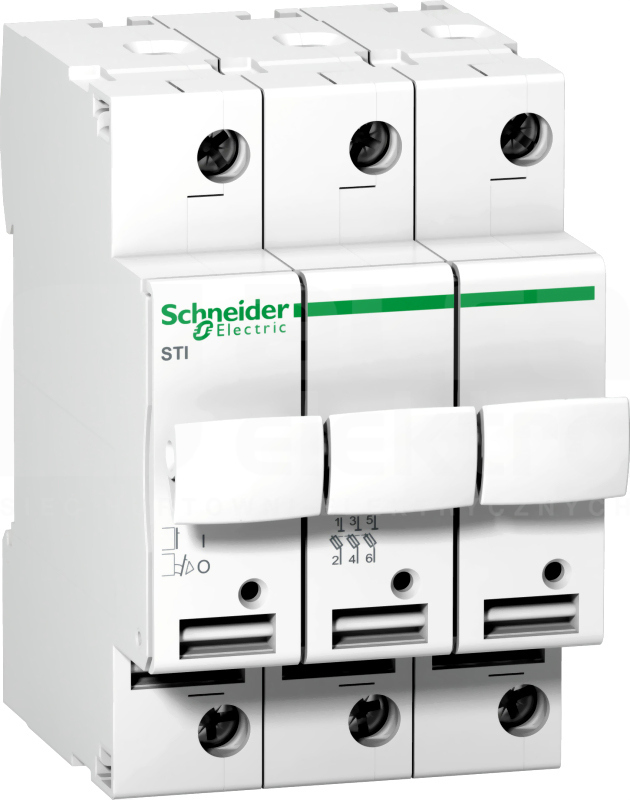

Основа запобіжника Schneider Electric Acti9 STI-10.3x38-3, 3-полюсна, контрольний номер A9N15656

• Використовується для захисту електроустановок

• 3-полюсна

• Номінальний струм - 2 А; 4A; 6А; 10А; 16А; 20А; 25 A

• Номінальна робоча напруга – 500 V AC

• Характеристики запобіжника – GG; AM

• Монтажна основа – DIN-рейка

• Можливість підключення до зовнішніх пристроїв різного розміру

• Момент затягування – 2 Нм

• Ступінь захисту – IP20

• Виріб відповідає стандартам: IEC EN 60947-3; IEC 60269-1/2

Основи роз'єднувальних запобіжників використовуються для захисту установок і приймачів від перевантажень і коротких замикань. Вони не призначені для використання як роз’єднувач, але вони виконують ізоляційну функцію, забезпечуючи безпечне обслуговування та оновлення. Для використання з циліндричними плавкими вставками розміром від 8,5x31,5 до 22x58.

Вкладиші не включені, їх потрібно придбати окремо.

Характеристики основ запобіжників STI

■ Роз'єднувальна основа запобіжника використовується як захист від перевантаження та короткого замикання.

■ Використовується в промислових установках, де потрібна висока комутаційна здатність.

■ Функціонує як роздільник, але не повинен використовуватися як роз’єднувач.

■ Може бути оснащений індикатором, який вказує на те, що вставка згоріла.

■ У заводській конфігурації забезпечується відключення на всіх полюсах баз 2P, 3P і 3P+N.Запобіжник загального призначення (gG) використовується як захист від перевантаження та короткого замикання. Запобіжник для ланцюгів двигуна (AM) використовується як захист від короткого замикання. Використовується для захисту навантажень із високим миттєвим струмом (двигуни, первинна сторона трансформаторів тощо).

Основи запобіжників STI:

• робота зі вставками:
• 8,5x31,5 gG/aM до 10 A
• 10,3x38 gG/aM до 25 A
• доступні версії: 1-, 1N-, 2-, 3-, 3N-полюсні
• Версії 1N, 3N постачаються з перемичкою в N-корозі
• робоча напруга 400/500 VAC залежно від виконання

Поперечний переріз кабелю для основи запобіжників STI:

тип ПРОВІД - 0,75 - 10 мм2, 2x0,75 мм2 - 2x4 мм2

тип КАБЕЛЬ З ГІЛЬЗОЮ: 0,5 - 6 мм2, 2x0,5 мм2 - 2x4 мм2

Тип КАБЕЛЮ БЕЗ ГІЛЬТИ: 1 - 6 мм2, 2x1 мм2 - 2x4 мм2

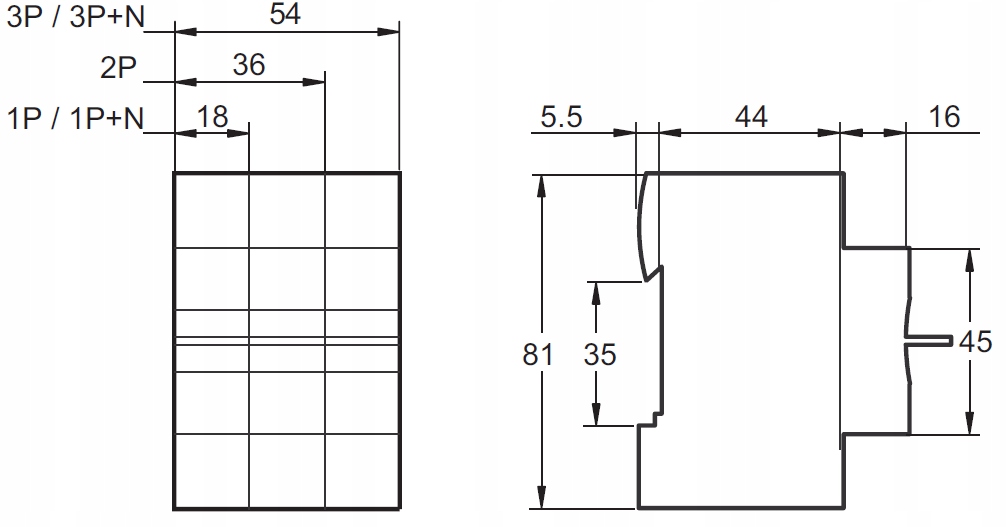

Розміри основ запобіжників STI

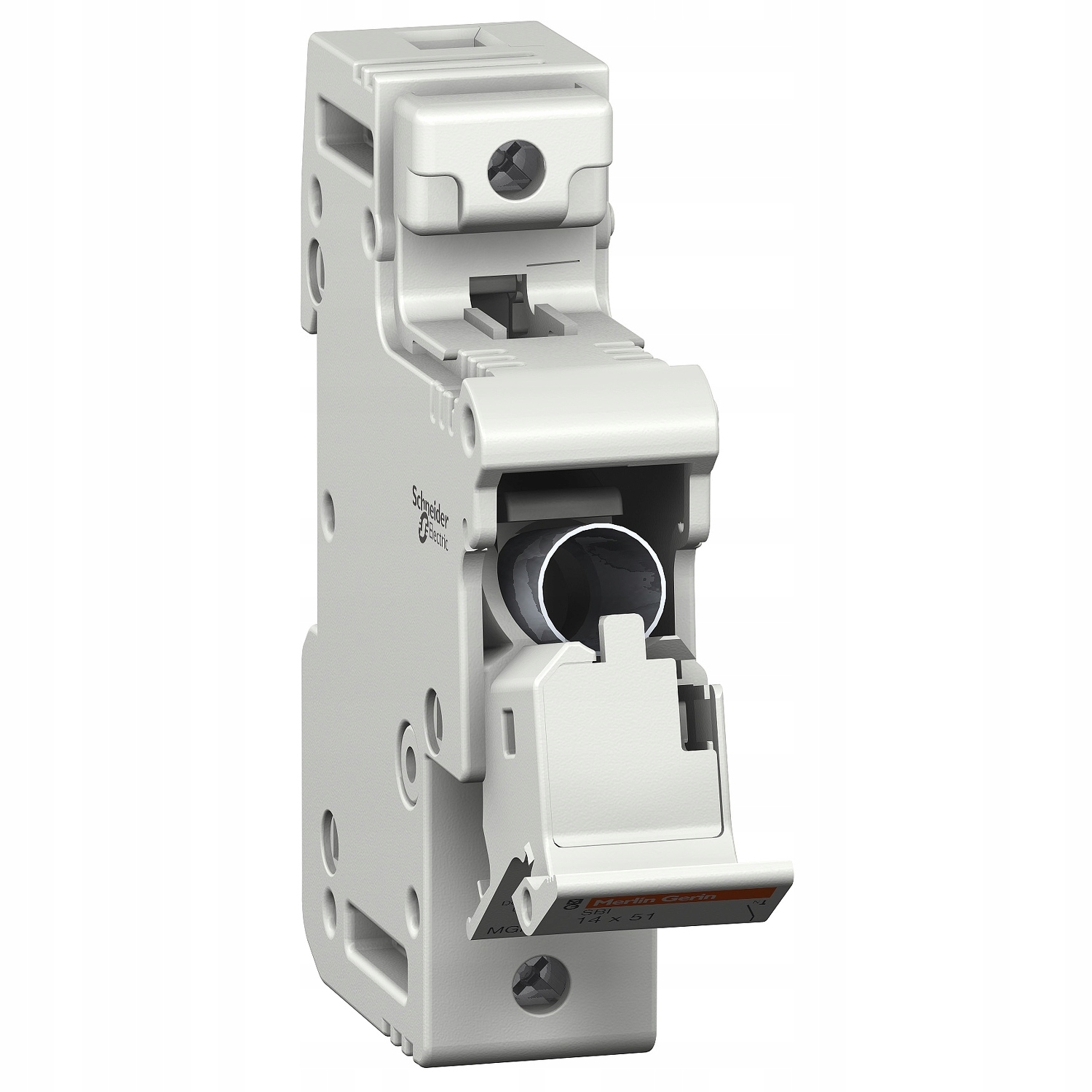

Характеристики баз запобіжників SBI

■ Основи запобіжників SBI забезпечують захист від перевантаження та короткого замикання.

■ Вони використовуються в промисловому будівництві, де потрібна висока відключаюча здатність.

■ Вони забезпечують безпечну ізоляцію, але не повинні використовуватися як вимикач.

■ Вони оснащені індикатором, який вказує, що запобіжник перегорів.

■ Вони можуть вміщувати запобіжники aM або gG (gL-gl) без бойка. Основною функцією запобіжників (запобіжників gG) є захист від перевантаження та короткого замикання. Запобіжники для ланцюгів двигуна (запобіжники AM) забезпечують захист лише від короткого замикання. Вони використовуються для захисту ланцюгів із високим миттєвим струмом (двигуни, первинні сторони трансформаторів тощо).

Основи запобіжників SBI:

• сумісність із вставками:
• 14x51 gG/aM до 50 A
• 22x58 gG/aM до 125 A
• доступна версія: N-, 1-, 1N-, 2-, 3-, 3N-полюсні
• Версії 1N, 3N постачаються з перемичкою в N-корозі
• робоча напруга 400/500/ 690 В змінного струму в залежності від виконання

Поперечний переріз кабелю для баз запобіжників SBI:

для основ для вставок 14 x 51 мм: 2,5–25 мм2

для основ для вставок 22 x 58 мм: 2,5–35 мм2

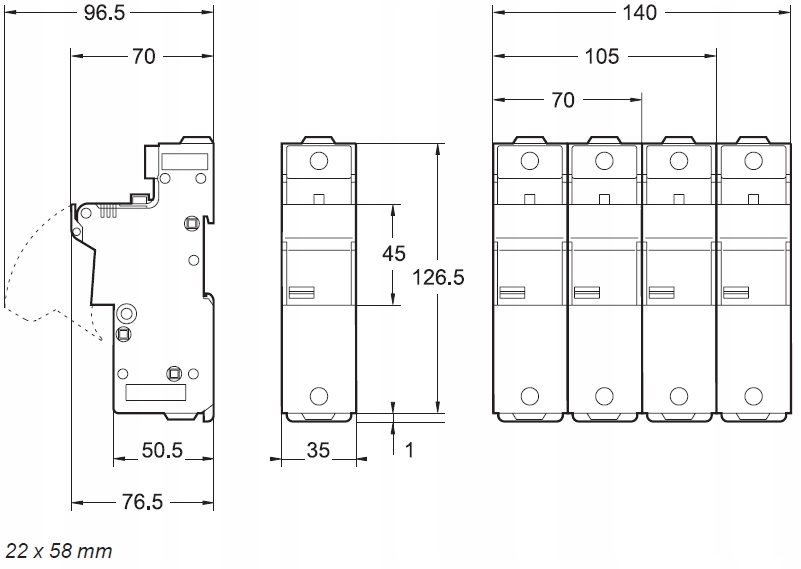

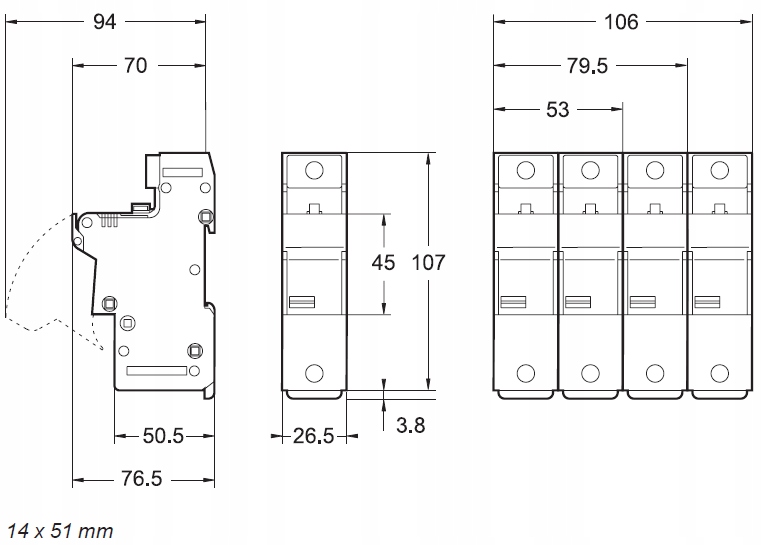

Розміри баз запобіжників SBI

Модульне обладнання Acti 9

Модульне обладнання Acti 9 від Schneider Electric встановлює найвищі стандарти щодо безпеки електромонтажу та можливостей сигналізації та керування за допомогою систем зв’язку. Модульне обладнання Acti 9 забезпечує безпеку при обслуговуванні установки протягом усього терміну її експлуатації. Модульні апаратні системи Acti 9 розроблені для мінімізації часу простою та запобігання випадковим відключенням.

Комплектуючі для модульного обладнання

Система Acti 9 включає широкий спектр аксесуарів для модульного обладнання. Повний набір аксесуарів для модульного обладнання полегшує всі дії, включаючи втручання на місці встановлення без відключення для забезпечення безперервності електропостачання. Аксесуари для модульного обладнання включають систему замків, що легко встановлюється, з’єднувальний блок і поворотний привід із захистом IP55, який можна встановити спереду або збоку корпусу. Привідний механізм змонтований на пристрої. Кришки затискних гвинтів, які перешкоджають доступу до гвинтів. Вставні основи, які дозволяють швидко зняти або замінити вимикач, не торкаючись з’єднань. Доступні аксесуари для модульного обладнання також включають розділювачі полюсів, які зміцнюють ізоляцію між з’єднаннями, і маркери замикання.
