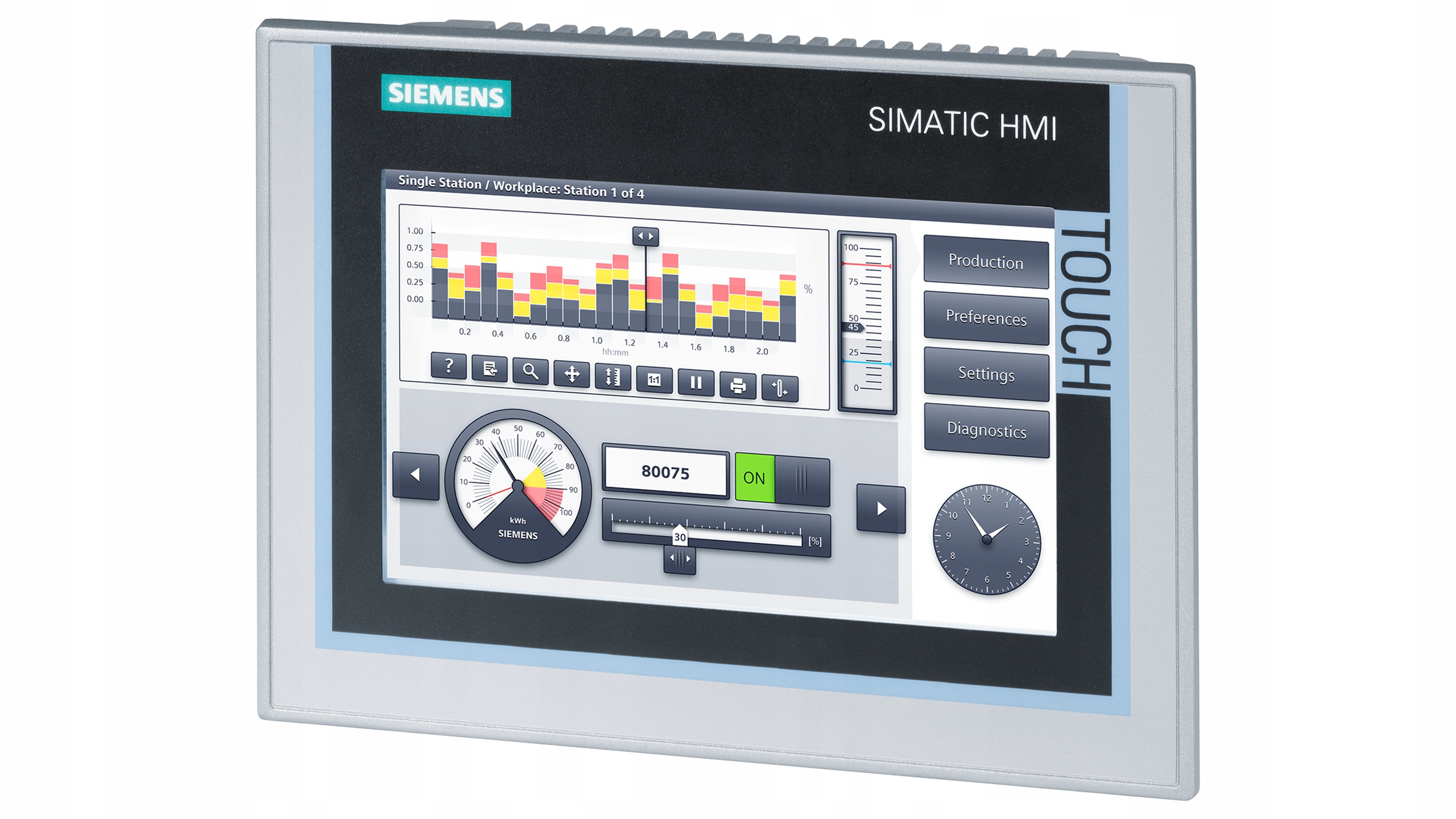

ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI TP700 COMFORT 7'' SIEMENS

6AV2124-0GC01-0AX0

Панель оператора SIMATIC HMI TP700 Comfort 6AV2124-0GC01-0AX0

▶️ Основна інформація

• Тип продукту: сенсорна панель оператора
• Номер за каталогом: 6AV2124-0GC01-0AX0
• Серія: SIMATIC HMI TP700 Comfort
• Операційна система: Windows CE 6.0
• Програмне забезпечення для конфігурації: WinCC Comfort (від V11)
• Вага: 1,4 кг (без упаковки)

▶️ Дисплей

• Тип: TFT (16,7 мільйонів кольорів)
• Діагональ: 7" (152,4 × 91,4 мм)
• Роздільна здатність: 800 × 480 пікселів.

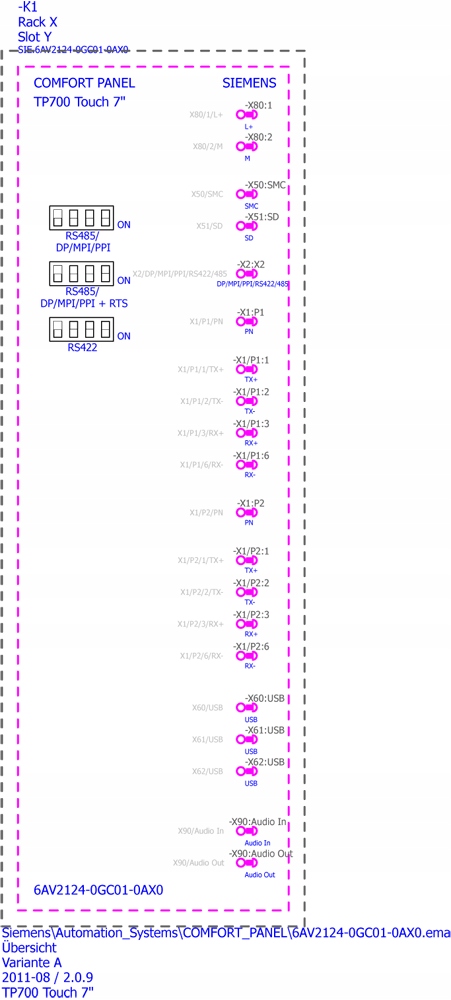

▶️ Інтерфейси зв’язку

• PROFINET: 1 інтерфейс (2 порти комутатора)
• PROFIBUS DP/MPI: 1 інтерфейс RS485
• USB: 2 порти USB 2.0
• Слоти для карт пам’яті: 2 × SD

▶️ Технічні параметри

• Живлення: 24 В постійного струму (19,2-28,8 В)
• Потужність: 12 Вт (тип.)
• Пам'ять конфігурації: 12 МБ
• Кількість змінних: 2048/пристрій
• Кількість повідомлень: 4000 біт + 200 аналогових

▶️ Захист і сертифікати

• Захист рівень: IP65 (спереду) / IP20 (ззаду)
• Сертифікати: CE, cULus, ATEX Zone 2/22
• Відповідність стандартам: EN 55 011 (клас A)

▶️ Умови навколишнього середовища

• Робоча температура: від 0°C до +50°C
• Вологість: вище до 90% (без конденсації)
• Допустимий нахил: до 35°

▶️ Спеціальні функції

• Архівація даних (50 архівів)
• Система рецептів (300 рецептів)
• Підтримка протоколу: PROFINET IRT, MODBUS
• Сумісність із: S7-1200/1500, SINUMERIK

▶️ Розміри та встановлення

• Фронтальні розміри: 214 × 158 мм
• Глибина: 63 мм
• Монтажний отвір: 198 × 142 мм
• Можливість монтажу: вертикально/горизонтально

▶️ Застосування

• Промислова автоматизація
• Системи керування та контроль
• Виробничі лінії
• Системи моніторингу процесів
