Панель термометр 8-канальний РК-дисплей DS18B20 сенсор

8-КАНАЛЬНИЙ ТЕРМОМЕТР З ДИСПЛЕЄМLCD

.

Високоякісний ПОЛЬСЬКИЙ продукт, заводська друкована плата, чіткий РК-дисплей з підсвічуванням, мікропроцесорне керування.

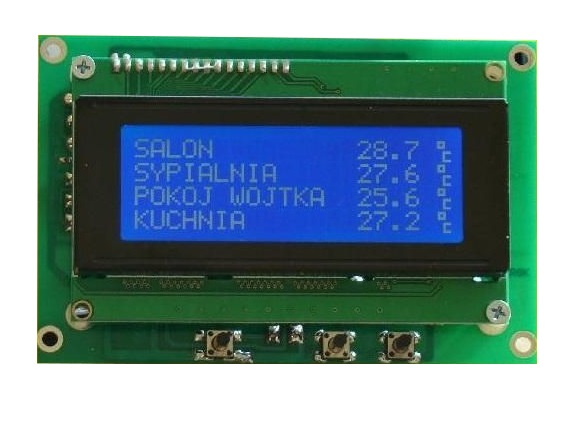

Можливість давати датчикам власні назви, наприклад:

Термометр дозволяє зчитувати 8 температур одночасно, вони відображаються на РК-дисплеї. Діапазон зчитуваних температур від -50 до +125 градусів Цельсія. Показання оновлюються приблизно кожну секунду (всі температури одночасно). Це популярні цифрові датчики DS18B20 з роздільною здатністю вимірювання 0,1C. Допустима робоча температура самого контролера від 0 до +40С. Легке встановлення термометра за допомогою отворів для гвинтів 3 мм у кутах дошки. Дисплей має підсвічування. Джерело живлення 12 В постійного струму.

.

Режими роботи.

Термометр може працювати в одному з 3 режими:

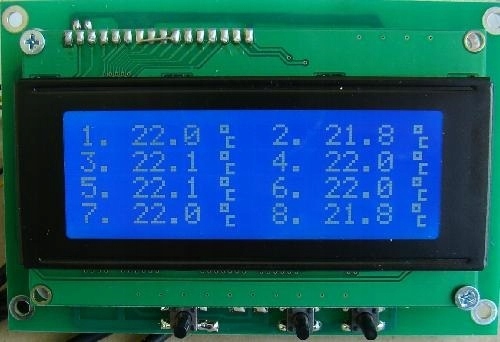

- режим 2: відображення 8 температур від датчиків одночасно. У цьому режимі всі 8 температур одночасно відображаються на РК-екрані, як на фото вище, тобто номер датчика та відповідна температура поруч із ним,

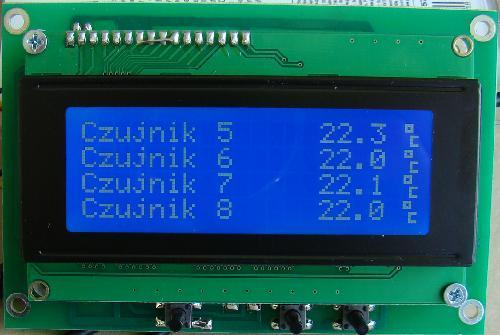

- режим 1: тобто відображається 4 температури від датчиків зараз. Це означає, що контролер періодично відображає температуру від датчиків № 1 до 4 або відображає температуру від датчиків № 5 до 8. У цьому режимі ми можемо дати датчикам власні назви (13 символів для кожного датчика). Зміна екрана (відображення датчиків 1–4 або 5–8) відбувається автоматично кожного разу, встановленого користувачем, у діапазоні від 1 до 180 секунд із кроком 1 секунда.

- режим 0: тобто. відображення 4 екранів одночасно температури від датчиків. Це означає, що контролер періодично відображає температуру від датчиків № 1 до 4 або відображає температуру від датчиків № 5 до 8. У цьому режимі ми можемо дати датчикам власні назви (13 символів для кожного датчика). Зміна екранів (відображення датчиків від 1 до 4 або від 5 до 8) виконується користувачем вручну, натиснувши кнопку P3 протягом 1 секунди або подібним чином замикаючи вхід IN. Цей вхід дозволяє підключити зовнішню кнопку для перемикання екранів. Не прикладайте жодних зовнішніх напруг до входу IN! Це нормально відкритий вхід без напруги.

.

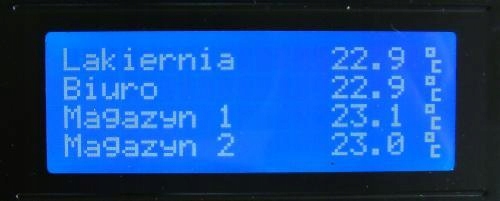

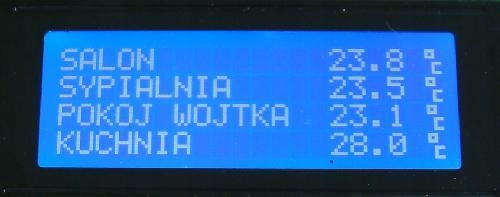

Під час роботи в режимах 0 або 1 ми можемо давати датчикам власні назви, використовуючи малі та великі літери, цифри і спеціальні символи.

.

Опис кожного датчика складається з 13 символів, кожен з яких може бути малою/великою літерою, числом, пробілом або спеціальним символом. Зокрема, драйвер використовує типовий комп’ютерний набір символів ASCII від 32 до 122, як у таблиці нижче.

Функція термостата.

Контролер також має релейний вихід, який дає змогу контролювати температуру на основі датчика № 1. Це дозволяє підключати нагрівальний або охолоджуючий пристрій і контролювати температуру, увімкнувши його. Реле має роз’єм із позначками COM, NO та NC.

.

Тому ми можемо керувати охолоджуючим пристроєм, наприклад, вентилятором, підключивши його до контактів COM і NO і, звичайно, до джерела живлення, відповідного вентилятору. Реле працює в нормально розімкненому режимі без напруги, тому воно не подає жодної напруги. У цьому випадку підключіть вентилятор, як показано на малюнку нижче. Терморегулятор дозволяє встановити 2 пороги температури: нижній і верхній. У цьому випадку вентилятор увімкнеться, коли температура датчика № 1 підвищиться до верхньої температури, встановленої в меню термостата, і вимкнеться, коли температура датчика опуститься до нижньої температури. Різниця між верхнім і нижнім значеннями забезпечує гістерезис.

Діапазон нижньої та верхньої температур для термостата можна встановити від -40 до +120 градусів C з кроком 0,1 градус C. Порівняння поточної температури датчика № 1 з порогом, встановленим користувачем, відбувається приблизно кожну 1 секунду.

Ми також можемо керувати нагрівальним пристроєм, наприклад обігрівачем. У цьому випадку ми використовуємо контакти COM і NC. У цьому випадку обігрівач увімкнеться, коли температура датчика № 1 опуститься до нижньої температури, встановленої в меню термостата, і вимкнеться, коли вона підвищиться до верхньої температури. Нижче наведена схема підключення теплоприймача.

Налаштування температурного порогу та назви датчиків запам’ятовуються після від’єднання живлення контролера.

.

Максимальне навантаження на реле становить 50 В 3 А. Якщо ми хочемо керувати приймачем з більшою напругою/струмом, слід використовувати зовнішнє реле. Звичайно, ми завжди живимо сам контролер 12 В постійного струму.

.

Підключення.

Контролер слід установлювати в сухому місці. Кожен датчик температури знаходиться на 3-жильному кабелі. Ззаду ми під’єднуємо дроти датчика до 3-контактних кубів таким чином:

1/ підключіть чорний дріт датчика до контакту "M"

2/ жовтий підключений до контакту "S"

3/ червоний підключається до контакту "+5V"

.

За потреби кабелі датчиків можна подовжити до кількох десятків метрів. При прокладанні кабелів їх слід розташовувати подалі від інших кабелів, особливо струмових. За потреби використовуйте екранований кабель.

.

Якщо датчик не підключено, його температура просто не відображатиметься, тому немає необхідності підключати всі 8 датчиків. Завжди в останню чергу, після підключення датчиків, підключайте джерело живлення 12 В постійного струму до роз'єму "+ - 12 В", звертаючи увагу на полярність напруги. Після ввімкнення живлення обережно поверніть потенціометр PR1, щоб налаштувати контрастність дисплея так, щоб параметри, що відображаються, були чіткими для читання.

Технічні дані:

• Електроживлення 12 В постійного струму (дозволено 10-14 В постійного струму)
• енергоспоживання до 1 Вт
• РК-дисплей із підсвічуванням 4x20 символів
• робоча температура датчика від -50 до +125C
• робоча температура контролера від 0 до +40C
• послідовне вимірювання температури кожні 1 секунду
• зовнішні розміри 115x77 мм
• Розмір РК-екрана 76x26 мм
• роздільна здатність вимірювання 0,1C
• вага приблизно 0,12 кг

В набір входить: термометр, цифровий датчик DS18B20 1 шт.

.

Товар абсолютно новий.

Ви можете придбати додаткові датчики та джерело живлення 12 В на наших аукціонах.

.
