Панель TNC 50 Ом, паяна розетка типу O


Код: 13688272210
383 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 10

Оплачивая «Панель TNC 50 Ом, паяна розетка типу O», вы можете быть уверены, что данный товар из каталога «Части и компоненты» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Коаксіальна панельна розетка TNC 50 Ом, тип O, припаяна

каталожний номер: 68470

Опис товару

Каталожна картка, гіперпосилання на веб-сайт виробника та детальні специфікації доступні за адресою: www.stratos.pl/strony/68470.htm

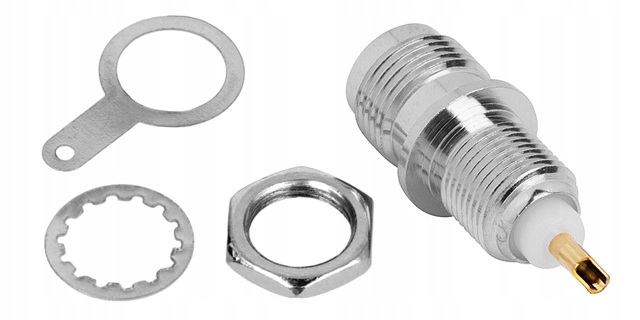

TNC — це роз’єм використовується в радіозв'язку, найчастіше в пристроях і антенах WLAN і GSM. Роз’єми TNC передають сигнал у діапазоні до 11 ГГц і мають імпеданс 50 Ом (найчастіше використовується) або 75 Ом (використовується рідко). панель). Розетка складається з чотирьох елементів і має клеми для пайки кабелю: центральний контакт у вигляді позолоченої гільзи і контакт заземлення у вигляді лудженого «прапорця».

Пропонована розетка призначена для монтажу на дошку (панель) товщиною до 3 мм. Розетка має різьблення 3/8" і гайку H12.7. Ажурна шайба запобігає відкручування гайки і забезпечує надійний контакт маси розетки з панеллю. Розміри роз'єму наведені на кресленні нижче:

Багато типів коаксіальних з’єднувачів використовуються для передачі радіочастотних сигналів (радіочастоти – високі частоти МГц-ГГц). Пристрої та антени TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi мають роз’єми, призначені для роботи в діапазонах частот від кількох десятків МГц до кількох десятків ГГц. У таблиці нижче представлені найбільш поширені на даний момент роз'єми - ми наводимо зовнішній вигляд вилок і розеток даного типу, максимальну робочу частоту і приблизні діаметри роз'ємів.

Гніздо виготовлено зі сплаву міді з нікельованим покриттям, центральний штир позолочений. Імпеданс розетки становить 50 Ом.

Технічні дані

  • Роз’єм: гніздо TNC 50 Ом, панельний тип
  • Матеріал: нікельований мідний сплав, позолочений центральний контакт.
  • Імпеданс: 50 Ом< /li>
  • Робоча смуга пропускання: <11 ГГц
  • Різьба: 3/8"-32UNEF
  • Гайка: шестикутна 12,7 мм
  • Максимальна товщина панелі: приблизно 3 мм
  • Розміри (довжина/діаметр у найширшій точці): приблизно 27,7/14,5 мм
  • Вага: 8 г

Продукт, який ми пропонуємо, є новим продуктом, який не використовувався, фабрично запакований. Пропонований товар, як і всі товари, які ми продаємо, наразі доступний на нашому складі, що дозволяє негайне відправлення.
