Коаксіальна панельна розетка TNC 50Ω, тип K, припаяна

каталожний номер: 68472

Опис товару

Каталожна картка, гіперпосилання на веб-сайт виробника та детальні специфікації доступні за адресою: www.stratos.pl/strony/68472.htm

TNC — це роз’єм використовується в радіозв'язку, найчастіше в пристроях і антенах WLAN і GSM. Роз’єми TNC передають сигнал у діапазоні до 11 ГГц і мають імпеданс 50 Ом (найчастіше використовується) або 75 Ом (використовується рідко). панель). Розетка має квадратну основу з чотирма різьбовими отворами для прикручування до плати. Центральний контакт у вигляді позолоченої гільзи використовується для пайки центральної жили кабелю, кабельну масу слід кріпити в будь-якому місці корпусу.

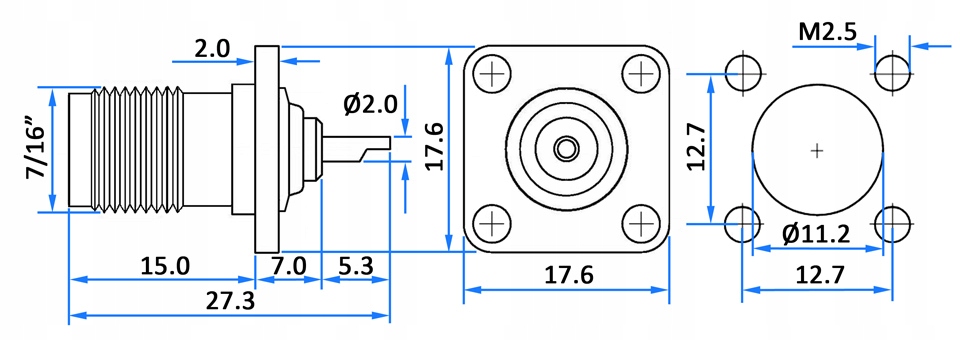

Розетка призначена для монтажу на плату (панель) з монтажним отвором діаметром 11,2 мм і 4 отворами під кріпильні гвинти. Розміри розетки та монтажних отворів представлені нижче:

Багато типів коаксіальних з’єднувачів використовуються для передачі радіочастотних сигналів (радіочастоти – високі частоти МГц-ГГц). Пристрої та антени TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi мають роз’єми, призначені для роботи в діапазонах частот від кількох десятків МГц до кількох десятків ГГц. У таблиці нижче представлені найбільш поширені на даний момент роз'єми - ми наводимо зовнішній вигляд вилок і розеток даного типу, максимальну робочу частоту і приблизні діаметри роз'ємів.

Гніздо виготовлено зі сплаву міді з нікельованим покриттям, центральний штир позолочений. Імпеданс розетки становить 50 Ом.

Технічні дані

• Роз’єм: гніздо TNC 50 Ом, панельний тип
• Матеріал: нікельований мідний сплав, позолочений центральний контакт.
• Імпеданс: 50 Ом< /li>
• Робочий діапазон: <11 ГГц
• Кріплення: 4 отвори для кріпильних гвинтів
• Розміри (ширина/висота/глибина): приблизно 17,6/ 17,6//25,3 мм
• Вага: 11 г

Продукт, який ми пропонуємо, є новим, не використовуваним продуктом, упакованим на заводі. Пропонований товар, як і всі товари, які ми продаємо, наразі доступний на нашому складі, що дозволяє негайне відправлення.
