ПАНЕЛЬ УПРАВЛІННЯ ADTECH CNC 9640 4-ОСІ УПРАВЛІННЯ

ПАНЕЛЬ КЕРУВАННЯ ADTECH CNC 9640 4 ОСІ КЕРУВАННЯ ADTECH CNC CONTROL

D

CNC9640

Панель керування ЧПК - система керування фрезеруванням/свердлінням (сумісна з сервоприводом + інвертор шпинделя)

Вступ:

Високопродуктивний контролер 9640 — це вдосконалена версія контролера 4640, призначена для малих і середніх виробників верстатів з ЧПК для великих програм .

Використання високопродуктивного процесора ARM і ультрапрограмованих пристроїв FPGA, багатозадачного керування в режимі реального часу та технології апаратної інтерполяції для досягнення високопродуктивної обробки на рівні мкм.

Електронний диск 256M, який відповідає вимогам обробки різних великих програм.

Електронний диск 256M, який відповідає вимогам обробки різноманітних великих програм.

p>

7-дюймовий кольоровий дисплей, Англійський інтерфейс можна вибрати за параметрами.

Специфікація функції:

● X, Y, Z, контроль точності інтерполяції на мікронному рівні по чотирьох осях;

● Можна налаштувати з кроковим/сервоприводом для досягнення високого співвідношення продуктивності та ціни відповідно до вимог різних користувачів.

● USB / U dis / RS232COM тощо. Кілька видів зв’язку режим, щоб допомогти користувачам передавати різні дані, програмне забезпечення

легко оновлювати.

● Мережевий інтерфейс із підтримкою віддаленого моніторингу та обробки передачі файлів DNC

● Відкрита платформа, адаптація спеціальної системи до вимог замовника.

● Ідеальна функція самодіагностики, відображення внутрішнього та зовнішнього стану в реальному часі, тривога в реальному часі у разі відхилень.

● Можливість додавання додаткової зовнішньої панелі, ручне керування, зручний у використанні.

● Макроперемінна, програмування макровизначень, реалізація різноманітних логічних зв’язків. Підтримка програмних макросів із параметрами, зручними для програмування користувача

● Функція шаблону кодів DXF + G, автоматично перетворює DXF у код G для обробки.

● З інструментом автоматичного вирівнювання.

● Функція навчання: навчання + спрощене програмування інструкцій, методи навчання у формі таблиці, яка є простою та інтуїтивно зрозумілою.

● Функція графічного моделювання: показує графіку обробки програми та шлях інструменту фактичної операції , обробка симуляції траєкторії інструменту без керування роботою верстата для перевірки правильності процесу підготовки.

● Вибір кількох інтерфейсів: підтримка багатомовного дисплея інтерфейсу, автоматична сигналізація про несправність. Відображення інформації про обробку,

час обробки, число.

● Параметр таблиці: установіть номер адреси введення/виведення, просто введіть відповідне значення в таблицю конфігурації.

● 7-дюймовий надзвичайно великий кольоровий (800*480) РК-екран.

Функції системи ЧПУ:

Самодіагностика

Діагностика ЦП, пам'ять, РК-дисплей, інтерфейс введення/виведення, параметри стану, координати та програма обробки, вся система запускається або скидається щоразу; Діагностика джерела живлення, головної осі, обмежувача та порту введення/виведення в реальному часі під час роботи.

Компенсація

Автоматична компенсація за кліренс

Автоматична компенсація довжини інструменту

Автоматична компенсація радіуса інструмента

Автоматичне налаштування радіуса інструмента та автоматичне налаштування наконечника

Розширена система команд

Команди масштабування

Команди обробки дзеркал

Команди для налаштування інструментів

Програмний цикл, пропуск програми, зміна програми, передача програми, різні режими постобробки, інструкції з керування визначенням макросу

Постійні команди: початкова точка, задана точка тощо.

Команди лінійної, дугової та спіральної інтерполяції

Шестиелементні системи координації, дев'ять систем координації та одна опорна точка

Повное меню англійською мовою та повноекранне редагування

Система керування ЧПК 4640/4620 використовує каскадні меню та повні меню для простого керування та видимості.

Розширені функції виправлення помилок

Вказівка ​​характеру помилок та їх виправлення

Обмін програмами між системою ЧПУ та ПК

Виконання допоміжного програмування CAD/CAM/CAPP за допомогою програмного забезпечення для ПК, а потім передача програми ЧПК у систему через інтерфейс зв’язку (USB-диск, інтерфейс RS232) або передача програм із системи на ПК.

Система ЧПУ:

• Напруга: 24 В постійного струму (з фільтром)
• Робоча температура: 0°C— 45°C
• Оптимальна робоча температура: 5°C— 40°C
• Робоча вологість: 10%——90%
• Оптимальна робоча вологість: 20%——85%
• Температура зберігання: 0°C—50°C
• Вологість при зберіганні: 10%——90%
• Робоче середовище: надмірна кількість пилу, кислот, лугів, корозійних матеріалів і вибухонебезпечних газів заборонена, сильні електромагнітні поля заборонені.

Застосування системи ЧПУ:

- обробні центри, фрезерні верстати

- металургійна промисловість

- переробна промисловість

- гравірувальна промисловість

- пробивальні машини

- та інші...

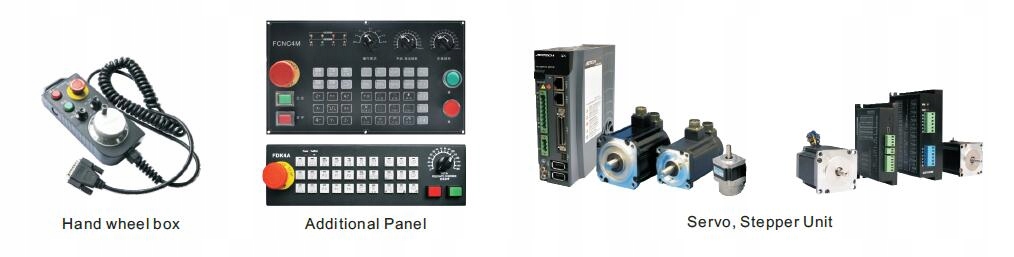

Аксесуари для панелей ЧПК:

Термін в залежності від наявності: 1-14 днів.
