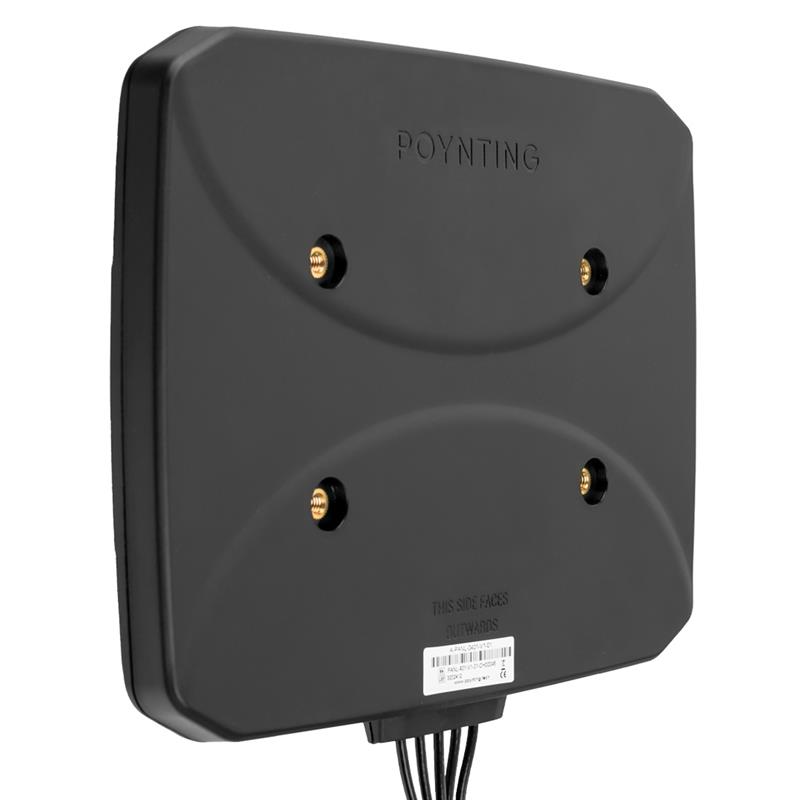

Транспортна панельна антена Pointing 5G LTE MIMO GPS 410–6000 МГц 7,8 дБі

Артикул: A-PANL-0401-V1-01

Найважливіші характеристики:

• 5 в 1: підтримка 5G/LTE, Wi-Fi і GPS в одному компактному корпусі
• Діапазон частот 410–6000 МГц: універсальні програми
• посилення до 7,8 дБі: висока ефективність, міцність і стабільність сигнал
• Технологія MIMO: Висока якість з’єднань і пропускна здатність даних
• Надійна конструкція: Стійкість до погодних умов, для зовнішніх і промислових застосувань
• Широка сумісність: Працює з маршрутизаторами, модемами та системами Інтернету речей

Багатофункціональність 5-в-1

Універсальна панельна антена поєднує в собі 5 функцій в одному компактному корпусі.

✅ Підтримка 5G/LTE, Wi-Fi та GPS

✅ Технологія MIMOдля покращення якості передачі даних, мінімізації втрат сигналу та перешкод

Ідеально для:

• професіоналів
• компаній
• користувачів, які очікують стабільного з’єднання в різних умовах

Застосування

• Посилення сигналу 5G/LTE: Покращення якості мобільного зв’язку в будинках, офісах і транспортних засобах
• Моніторинг і безпека: Для систем відеоспостереження та IP-камер
• Підключення в транспортних засобах: Для автомобілів, вантажівок, караванів і спеціалізованих транспортні засоби
• Рішення IoT і M2M: Для інтелектуальних промислових систем, автоматизації та моніторингу активів
• Мережі Wi-Fi і точки доступу: Покращення покриття та стабільність сигналу в громадських місцях і комерційних об’єктах.
• З’єднання в сільській місцевості: Сильніший сигнал там, де мережева інфраструктура обмежена

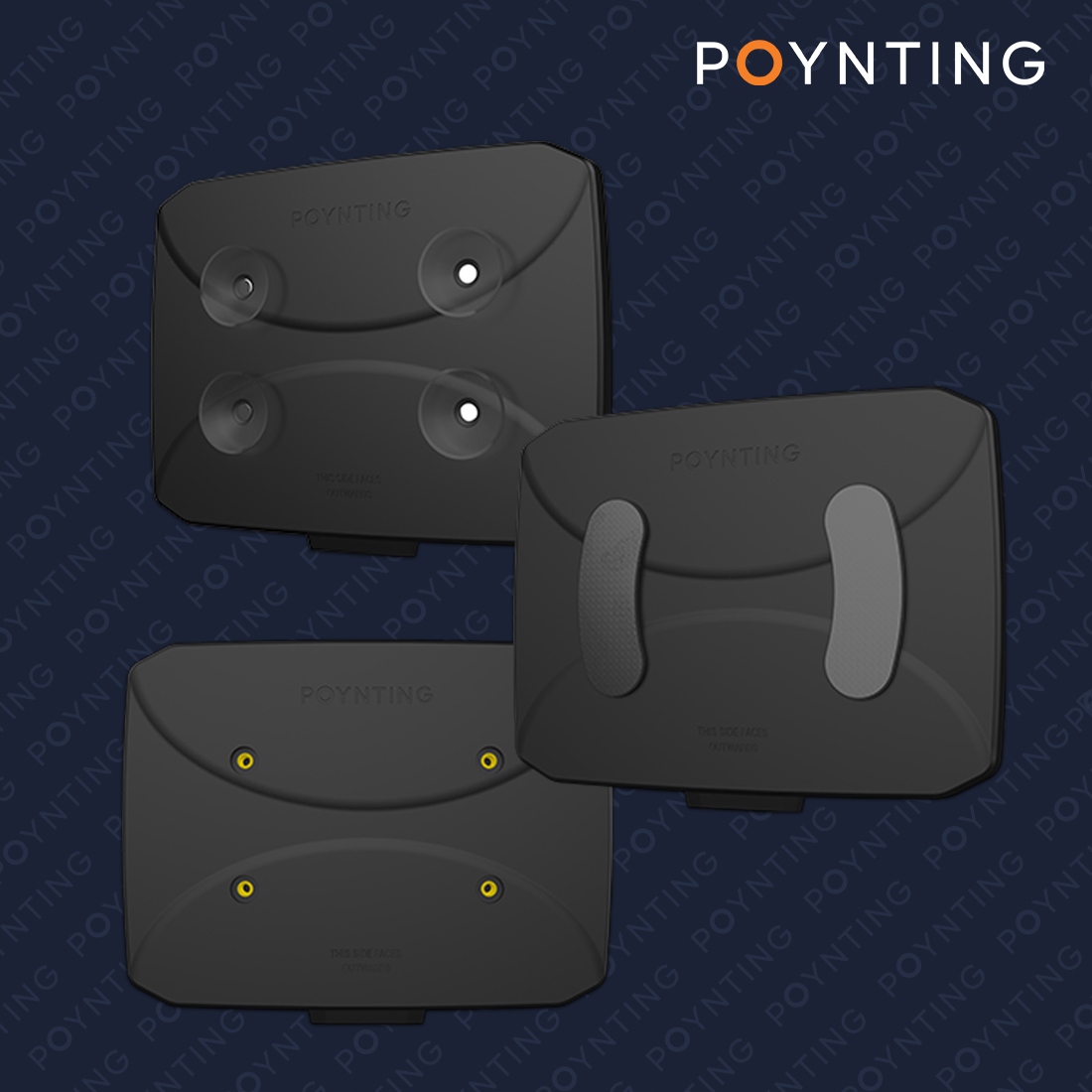

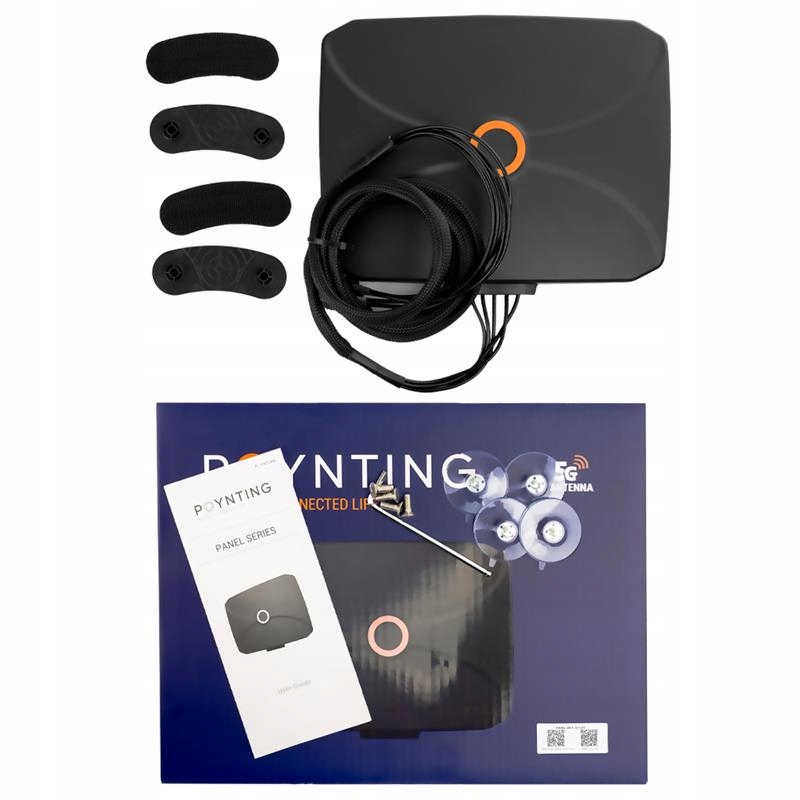

Багато можливостей кріплення

• Поверхневий монтаж: На плоских поверхнях за допомогою клейкого кріплення

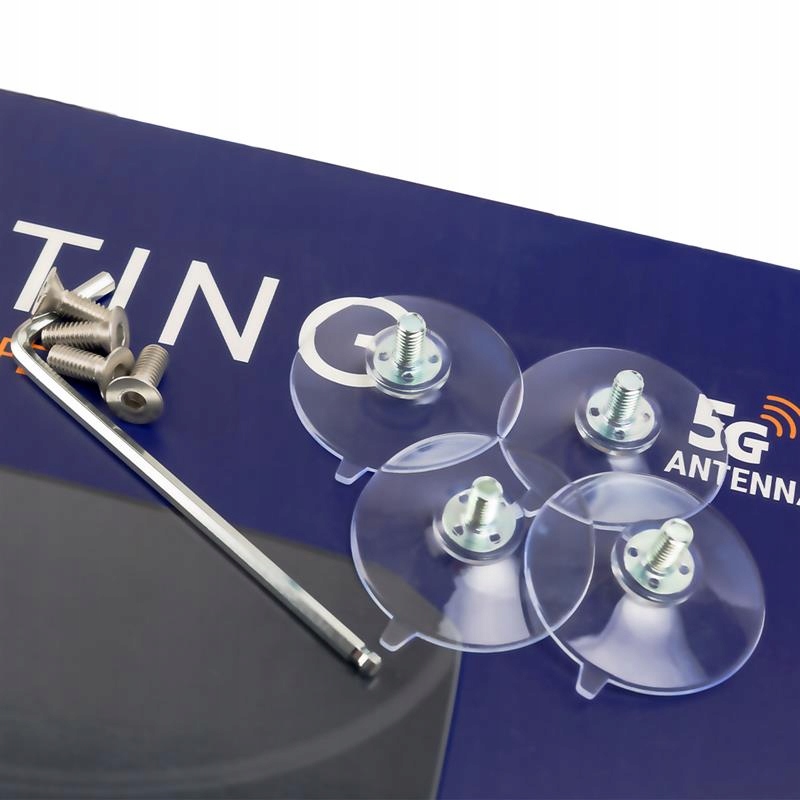

• Кріплення до вікна: До вікна за допомогою присосок або клейкої стрічки
• Внутрішнє та зовнішнє кріплення: Низькопрофільний, стійкий до погодних умов корпус IP65

Коефіцієнт стоячої хвилі напруги (КСХВ)

✅ КСХВ – це міра ефективності, з якою радіочастотна потужність передається від джерела живлення через лінію передачі до навантаження. В ідеальній системі передається 100% потужності, що відповідає КСВ 1:1.

✅ Pointing PANL-401 забезпечує чудову продуктивність у всіх діапазонах, підтримуючи КСВ 2,5:1, що мінімізує втрати сигналу та підвищує ефективність з’єднання.

Посилення в дБі

Вертикальна поляризація для стільникових мереж

7,8 дБі – це пікове посилення в усіх діапазонах від 410–6000 МГц

• Посилення на 410–470 МГц: 0,5 дБі
• Посилення на 617–960 МГц: 4 дБі
• Посилення на 1427–1517 МГц: 4 дБі
• Посилення на 1710–2700 МГц: 5 дБі
• Посилення на 3300–4200 МГц: 7,8 дБі
• Посилення на 4400– 6000 МГц: 7 дБі

Горизонтальна поляризація для стільникових мереж

7,8 дБі – це пікове посилення в усіх діапазонах від 410–6000 МГц

• Посилення на 410–470 МГц: 0,5 дБі
• Посилення на частоті 617–960 МГц: 4 дБі
• Посилення на частоті 1427–1517 МГц: 4 дБі
• Посилення на частоті 1710–2700 МГц: 5 дБі
• Посилення на частоті 3300–4200 МГц: 7,8 дБі
• Посилення на частоті 4400–6000 МГц: 7 дБі

Діаграмми спрямованості випромінювання в антені Poynting PANL-401

Вертикальна поляризація

• Ефективна передача сигналу в широкому діапазоні частот
• Крос-поляризація, включаючи вертикальну та горизонтальну поляризації, покращує продуктивність у мережах 5G, 4G LTE та IoT
• Рівномірне покриття радіацією забезпечує стабільне з’єднання в міське, промислове та транспортне середовище

Горизонтальна поляризація

• Оптимізовані діаграми випромінювання покращують багатоспрямований зв’язок
• Технологія 4x4 MIMO підвищує стабільність сигналу та покращує пропускну здатність мережі
• Добре працює в стаціонарному та мобільному зв’язку

Випромінювання для Wi-Fi

• Підтримує частоти від 410 МГц до 6000 МГц, але не оптимізовано для класичних діапазонів Wi-Fi (2,4 ГГц і 5 ГГц)
• Найкращі параметри досягаються в діапазоні 4400 - 6000 МГц, який можна використовувати в сучасних промислових додатках і бездротових мережах
• Характеристики випромінювання в цьому діапазоні забезпечують стабільне з'єднання, але не охоплюють традиційні маршрутизатори Wi-Fi для дому користувачів

Висновки з представлених шаблонів

Діаграмми спрямованості для окремих поляризацій підкреслюють універсальність антени Poynting PANL-401:

• Вертикальна поляризація: забезпечує широкосмугову передачу в діапазоні 5G/LTE, забезпечуючи стабільне з’єднання на великих відстанях.
• Горизонтальна поляризація: Підвищує ефективність багатоспрямованого зв’язку, оптимізуючи пропускну здатність даних у технології 4x4 MIMO.
• Діапазон 4400 – 6000 МГц: забезпечує надійні параметри передачі даних у промислових програмах, але не підтримує стандартні діапазони Wi-Fi 2,4 ГГц і 5 ГГц.

Технічні характеристики

Порти

• 5G: Вертикальна поляризація (x4)
• 5G: Горизонтальна поляризація (x4)
• Wi-Fi: Вертикальна поляризація (x2)
• Wi-Fi: Горизонтальна поляризація (x2)

SISO / MIMO

• 8x8 MIMO: 5G
• 4x4 MIMO: Wi-Fi

Діапазони частот: 617 - 6000 МГц

Поляризація: Вертикальна та горизонтальна

Максимальне посилення: 6 дБі

Конектор тип: 13 x SMA (штекер)

Тип коаксіального кабелю: 13 x RG 316 з SMA (штекер)

Довжина кабелю: 650 мм - 5G, Wi-Fi і GPS

Розміри виробу: 382 x 224 мм

Упаковка розміри: 440 x 430 x 190 мм

Діапазон частот (стільниковий):

• 617 – 960 МГц
• 1427 – 1517 МГц
• 1710 – 2700 МГц
• 3400 – 4200 МГц
• 5000 – 6000 МГц

Посилення (по вертикалі):

• 4 дБі на 617 – 960 МГц
• 4 дБі на 1427 – 1517 МГц
• 6 дБі на 1710 – 2700 МГц
• 5,5 дБі @ 3400 – 4200 МГц
• 4 дБі @ 5000 – 6000 МГц

Посилення (рівні):

• 2 дБі @ 617 – 960 МГц
• 2 дБі @ 1427 – 1517 МГц
• 4 дБі @ 1710 – 2700 МГц
• 2 дБі при 3400 – 4200 МГц
• 4 дБі при 5000 – 7200 МГц

КСВ (по вертикалі): 2,5:1

КСВ (по горизонталі): 2,5:1

Потужність живлення: 10 Вт

Поляризація: Лінійна, вертикальна

Вхідний опір: 50 Ом (номінальний)

Перехід постійного струму: Так

Стійкість до вітру:160 км/год

Діапазон робочих температур:-40°C до +80°C

Умови навколишнього середовища:На вулиці/в приміщенні

Ступінь захисту: вода: IP65

Стійкість до сольових бризок: MIL-STD 810G/ASTM B117

Робоча вологість:До 98%

Вологість при зберіганні:5% до 95% (без конденсації)

Температурний діапазон зберігання:-40°C до +70°C

Клас горючості корпусу:UL 94-HB

Стійкість до ударів:IK08

Відповідність стандартам:CE та RoHS
