Панельний вимірювач MG14 24V

Регулятор функціонує як панельний індикатор, що дозволяє точно контролювати вимірювані параметри в промислових процесах завдяки двом світлодіодним дисплеям. Пристрій призначений для роботи з датчиками з виходами напруги, струму або опору, в тому числі з датчиками температури (повний опис типів вхідних сигналів у таблиці нижче). Завдяки використанню лічильника MG14 можна швидко конвертувати сигнал у значення, необхідні у виробництві, наприклад, одиниці довжини (мм, см), тиску або швидкості обертання. Пристрій має функцію налаштування на діапазон вхідного сигналу. Чотири вбудовані релейні виходи сигналізації

• ALL (дуже низький),
• AL (низький),
• AH (високий),
• AHH (дуже високий).

Вбудований великий, чіткий 4-значний цифровий дисплей і графічний дисплей 0~100, що допомагає швидко оцінити промисловий процес.

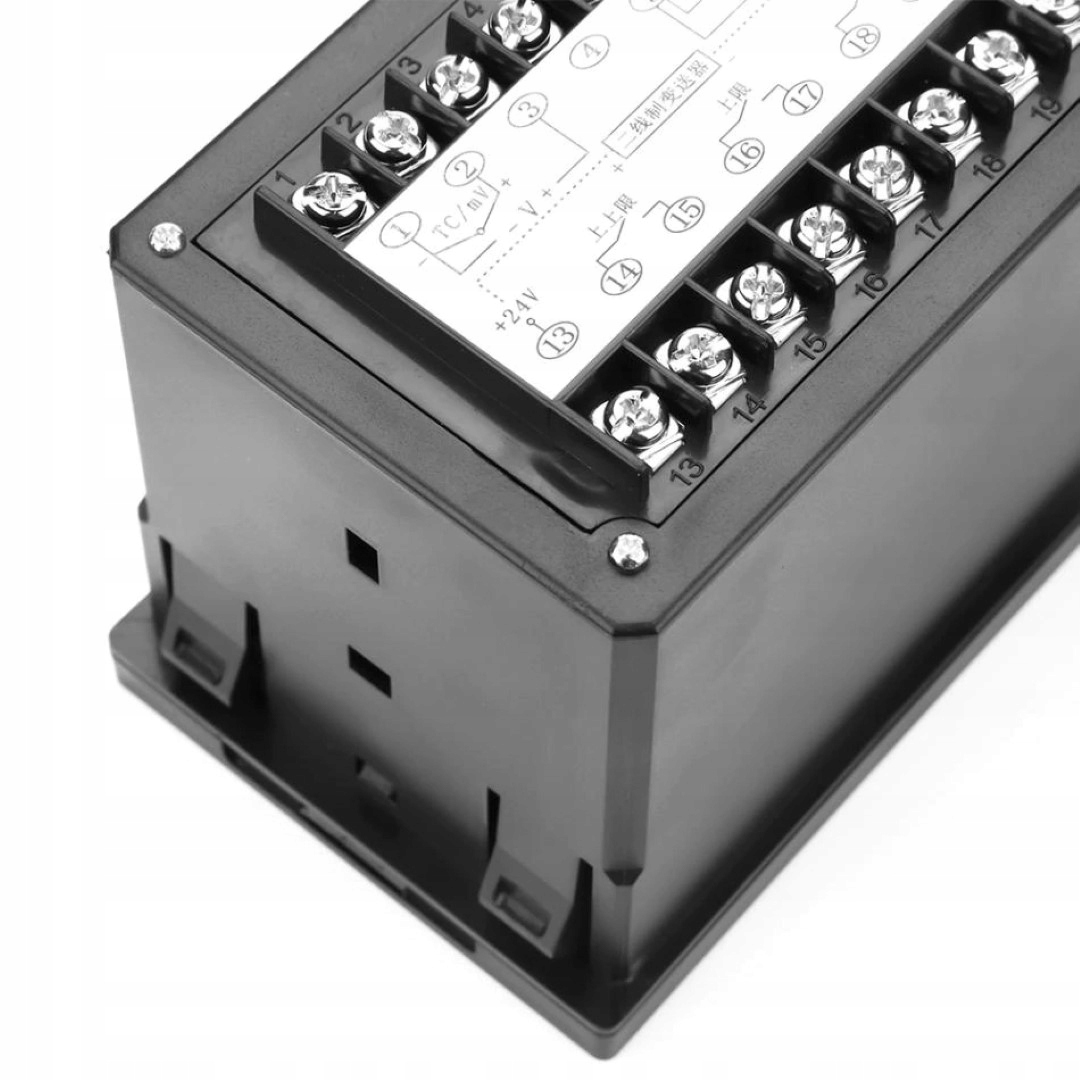

Технічні дані

• Живлення: 24 В постійного струму
• Розміри передньої панелі: 160x80 мм
• Дисплей: 4 цифри, графіка 0~100% (поточне значення)
• Вбудоване джерело живлення: 24 В постійного струму
• Виходи: Реле 4x 3A (НО)
• Вхід: K; J; E; Т; R; B; S; L; N; AT; IN; Pt100; 0~5В, 1~5В, 0~10В, 0~10мА, 0~20мА, 4~20мА, 0~10мВ, 0~400Ом, 0~3000Гц

Додаток

Прилад дозволяє конвертувати показання в вимірювання, зручні для користувача. Універсальний щитовий вимірювач, який дає змогу працювати з датчиками та вимірювати такі величини, як температура (C°), напруга (В, мВ), струм (A), частота (Гц), опір (Ом).

Масштабування

Завдяки функції масштабування можна перетворити вхідний сигнал у значення, що відповідають користувачеві. При використанні поплавкового резистивного датчика серії HT-R вихідний опір коливається в діапазоні 0 -190 Ом. Лічильник дозволяє конвертувати значення, зчитане з датчика, у будь-які заявлені значення, наприклад, рівень заповнення резервуару (0-100%) або рівень положення поплавця (0-500 мм). Прилад дозволяє конвертувати показання в зручні для користувача вимірювання.

Приклад застосування з датчиком опору.

Набір дозволяє відображати поточний стан і підтримувати рівень у встановленому діапазоні. Крім того, доступні виходи сигналізації та функція перетворення одиниць у міліметри, літри тощо дозволяють адаптувати набір до ваших потреб. Контролер із датчиком HT-R можна використовувати для резервуарів IBC, також відомих як: контейнер для піддонів, піддон для резервуарів, контейнер для піддонів, резервуар для піддонів або також Mauser, Schutz і Mamor.

У поєднанні з HT -Датчик R-1000, можна використовувати в комплекті для автоматичного контролю рівня рідини.

мал. Схема підключення до резистивного датчика рівня води HT-R 0-190 Ω

Приклад застосування з гідростатичним датчиком 0-10 В

Набір дозволяє контролювати рівень води в колодязі або будь-якій ємності. Тиск води на датчик передається у вигляді сигналу напруги (0 ~ 10 В). Гідростатичний тиск прямо пропорційний зануренню.

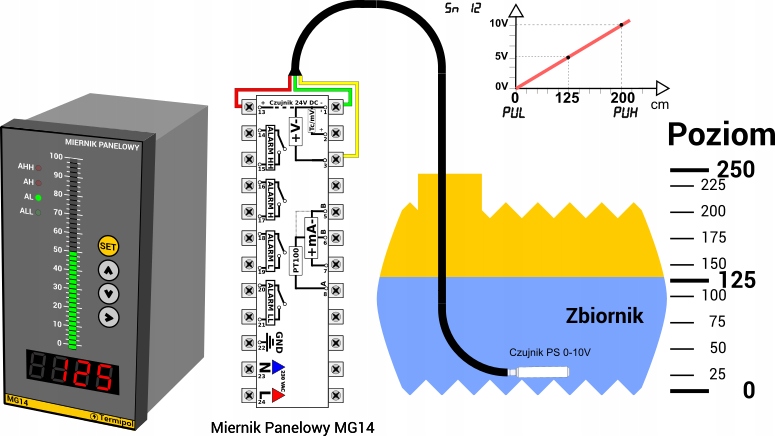

мал. Схема підключення датчика рівня води PS 0-10V

Приклад застосування з гідростатичним датчиком палива 4-20 мА.

Набір дозволяє контролювати рівень палива або високотемпературної рідини в будь-якому баку. Тиск води на датчик передається у вигляді струмового сигналу (4 ~ 20 мА). Гідростатичний тиск прямо пропорційний зануренню.

мал. Схема підключення датчика рівня води PS B 4-20mA

Приклад застосування ультразвукового датчика 4-20 мА для сипучих матеріалів.

Набір дозволяє контролювати рівень сипучих матеріалів (піску, зерна та ін.) і води в будь-якій ємності. Датчик генерує імпульсну ультразвукову хвилю, яка відбивається від поверхні і повертається до головки датчика. Час поширення відбитої хвилі прямо пропорційний відстані між датчиком і вимірюваним рівнем.

мал. Схема підключення до ультразвукового датчика CU 4-20mA
