PantoRouter — це фрезерний пристрій, призначений для виготовлення різноманітних дерев’яних з’єднань. Пристрій дозволяє легко виконувати навіть дуже складні та незвичайні кутові з’єднання.

PantoRouter після використання відповідних шаблонів дозволить фрезерувати, зокрема:

• шипові з'єднання
• суглоби пальців/прямі суглоби
• з’єднання «ластівчин хвіст»**.

Крім того, ця система дозволяє створювати сокети для:

• широкі та вузькі меблеві кілочки**,
• з'єднувачі Domino**,
• меблева фурнітура**,
• меблеві петлі**.

Як працює PantoRouter?

Конструкція PantoRouter базується на принципі роботи механічного пантографа, який дозволяє встановленому фрезерному двигуну рухатися за трьома осями ( X, Y і Z). p>

Пристрій базується на змонтованому шаблоні, що відображає вибране підключення. Рух копіювального штифта (з кульковим підшипником) уздовж встановленого шаблону приводить шпиндель фрезерного двигуна в певний рух. Отриману форму зменшують удвічі.

Доданий шаблон, наприклад, для шипових з’єднань, дозволяє виготовити як врізну, так і шипову. Щоб зробити гніздо, копіювальний штифт переміщується всередині шаблону, а зовнішній край використовується для шипа.

Індивідуальні з'єднання

Принцип роботи PantoRouter дає користувачеві можливість створити власне з'єднання будь-якої форми. Все, що вам потрібно зробити, це розробити та підготувати відповідний шаблон, наприклад, на верстаті з ЧПК або 3D-принтері.

Максимальні розміри

Практичні обмеження розміру робочого елемента (залежно від використовуваного різця) мають максимум 100 мм (4 дюйми) у висоту та максимум 200 мм (8 дюймів) у довжину. Однак можна розділити/індексувати шматок під час виготовлення пальцевих з’єднань та з’єднання «ластівчин хвіст» для набагато більших частин, виготовляючи їх за кілька проходів.

Міцна і легка конструкція

Конструкція з алюмінієвих профілів і лиття легка і в той же час дуже стійка до деформацій і забезпечує стабільну основу для роботи.

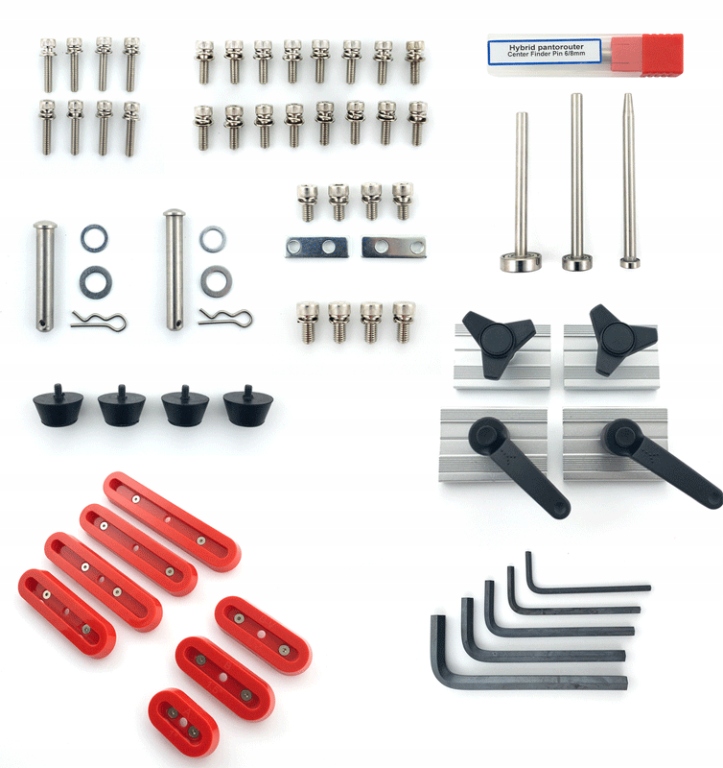

Комплект поставки

• 1x PantoRouter (без фрезерного двигуна),
• 2x монтажний фланець Ø43 мм,
• 5x шестигранний ключ: 2,5, 3 , 4, 5, 6 мм,
• 1x центруючий штифт Ø6/8 мм,
• 3x копіювальний штифт: Ø10, 15, 20 мм,
• 5x горизонтальний шаблон шипа: 2,5 см (A 1”), 12,7 см (B 5”), 5 см (C 2”), 6,35 см (D 2,5”), 7,62 см (E 3”),
• 2x вертикальний шаблон шипа: 3,8 см (B-V 1,5"), 6,35 см (D-V 2,5"),
• 1x прямокутний упор із затискним важелем - пара,
• 1x прямокутний упор із крилом гайка – пара.

*Примітка

PantoRouter продається без фрезерного двигуна та кришки.

**Примітка

Базова версія W (продукт з цього аукціону) PantoRouter допускає лише з’єднання шипів і пальців. З’єднання, показані на деяких фотографіях, наприклад, з’єднання «ластівчин хвіст», можна виконати за допомогою відповідного шаблону.
