Снігозахисний комплект для металочерепиці 350/30

• Довжина: 200 см
• Висота: 15 см
• Нахил даху: понад 40°
• Матеріал: гаряче оцинкованета порошкове фарбування з покриттям
• Колір: сріблястий - RAL 9006

Опис набору

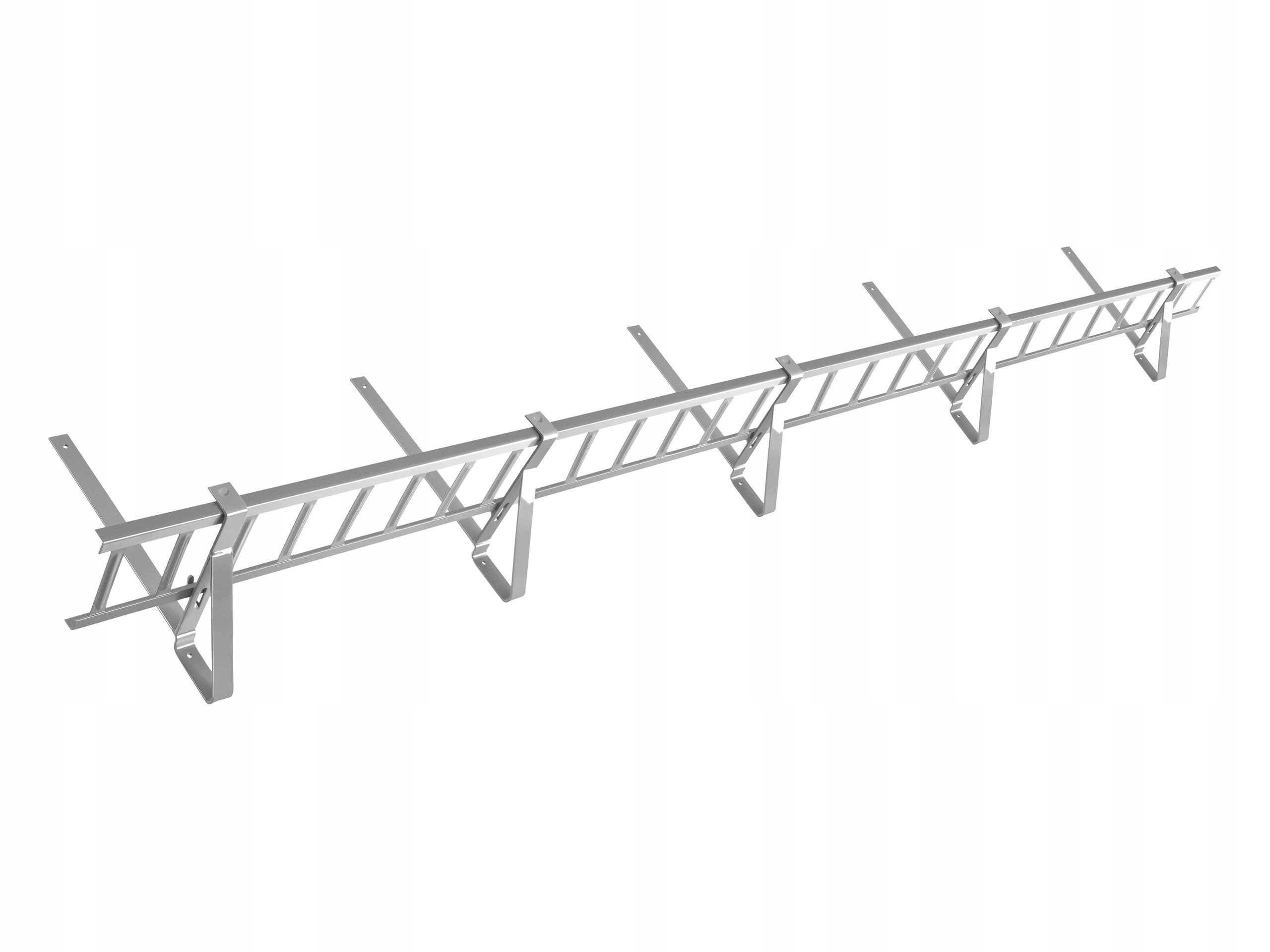

До набору входить:

• Огорожа: 1 шт.
• Кріплення для огорожі: 5 шт.

Розміри:

• Довжина: 2000 мм
• Висота: 150 мм
• Відстань між перекладинами огорожа 70 мм

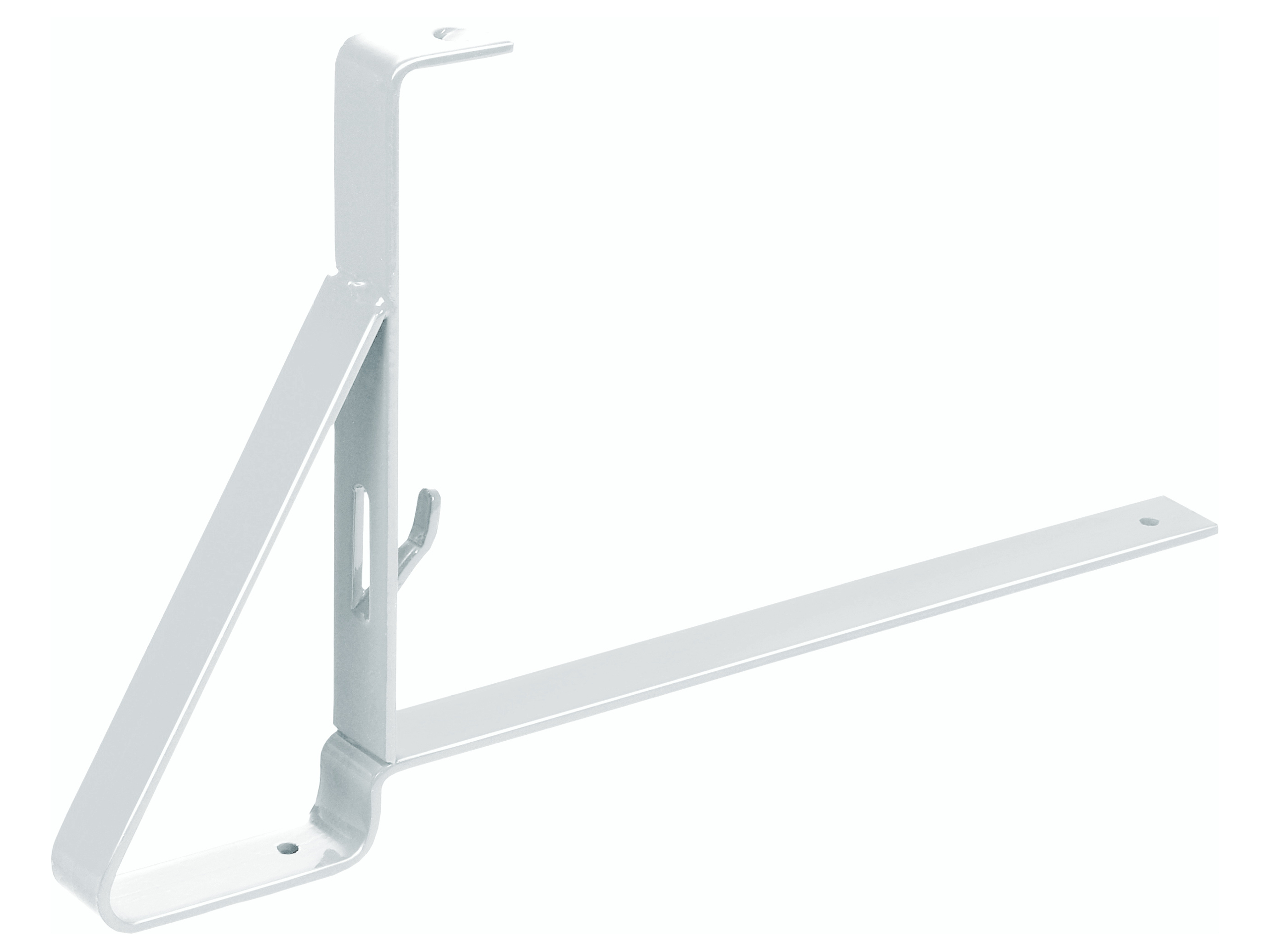

Матеріал: гарячеоцинкований куточок 20 х 20 х 2 мм (каркас огорожі) та гарячеоцинкований сталевий лист товщиною 1 мм (прогони) разом із гарячеоцинкованими тримачами огорожі пропонуються у нефарбованому або порошковому варіанті. Тримач виготовлений із сталевого листа шириною 30 мм і товщиною 4 мм.

Тип покриття: Комплект для похилого даху, покритого металочерепицею, з ухилом більше 40°.

Снігозахисна огорожа та необхідна кількість тримачів

Міцність снігозахисних тримачів

• Один снігозахисний тримач може витримати тиск щонайменше 160 кг.
• Міцність тримача визначається за найнесприятливіших умов

Рекомендована кількість тримачів у огорожі та комплектах труб для снігу захист

• Оптимальна відстань між тримачами на більшості дахів становить 40-50 см
• Відстань між тримачами можна зменшити для досягнення більшої міцності
• Максимальна відстань між ними не повинна перевищувати 80 см

Який тиск може витримати комплект огорожі або снігозахисної труби?

• до 160 кг/м при використанні 1 тримач на 1 метр
• до 320 кг/метр при використанні 2 тримачів на 1 метр
• до 480 кг/метр при використанні 3 тримачів на 1 метр
• до 640 кг/метр при використанні 4 тримачів на 1 метр
• до 800 кг/метр при використанні 5 тримачів на 1 метр

Основні принципи встановлення снігових огорож і труб

• Рівномірна опора снігових огорож/труб забезпечує оптимальний розподіл навантаження.
• Перевищення рекомендованих відстаней створює ризик деформації або пошкодження, що є загрозою для людей і майна.
• Відповідний вибір кількості ручок залежно від умов встановлення.
• Переконайтеся, що ручки правильно встановлено дах

Типи снігу та його вага:

• свіжий сніг товщиною 20 см: 20 кг/м2
• витриманий сніг (від кількох годин до кількох днів) товщиною 20 см: 20-40 кг/м2
• згнилий сніг (кілька тижнів або місяців) товщиною 20 см: 40-80 кг/м2
• мокрий сніг товщиною 20 см: понад 80 кг/м2

Вага снігового покриву та нахилу даху:

• Вага, яка діє на снігозахист, залежить від кута нахилу даху - чим менші кути, тим менший тиск
• Наприклад, при куті 20° і вазі снігу 160 кг, тиск становить приблизно 55 кг, а під кутом 40° тиск зростає до прибл. 100 кг

Вантажоздатність стандартних наборів (приклади):

• Набір TC.224.LN1.8017 довжиною 200 см, з 4 ручками, досягає міцності 320 кг/м. Після додавання 2 додаткових ручок міцність зростає до 480 кг/м.
• Набір TC.325.RABEK.9006 довжиною 300 см з 5 ручками досягає міцності 266 кг/м). Після додавання 3 додаткових ручок міцність зростає до 427 кг/м.

Увага! Наведена вище інформація є результатом зібраної інформації та нашого досвіду. Наведену вище інформацію не можна розглядати як інструкцію зі складання. Використання дахових комунікацій повинно узгоджуватися з технічним проектом, розробленим для конкретного об'єкта, з урахуванням вимог польських стандартів та чинних технічних і будівельних норм. Щоб додати додаткові опори до свого набору, використовуйте окремі елементи.

Набір включає

• 1x сніговий паркан

• 5x тримач для черепичної огорожі

Довжина огорожі:

Огорожа доступна в трьох стандартних довжинах: 1,5 м, 2 м і 3 м. Залежно від довжини огорожі та ступеня нахилу даху слід використовувати відповідну кількість кронштейнів, яка описана в окремій таблиці.

Висота огорожі:

Пропозиція включає дві висоти снігозахисної огорожі: 15 см і 20 см. Бар’єри зі збільшеною снігозатримуючою поверхнею рекомендуються в місцях із сильнішими снігопадами.

Варто зауважити, що при використанні комплекту з бар’єром 20 см не забудьте використовувати додаткову опору порівняно з традиційним варіантом комплекту з бар’єром 15 см.

Розмір і матеріал огорожі:

Огорожа виготовлена ​​із сталевого кутника розміром 20 х 20 х 2 мм (каркас огорожі) та сталевого листа 20 х 1 мм (поперечина), спеціально профільованого для збільшення жорсткості. Відстань між планками огорожі 70 мм!

Увага! Варто звернути увагу на кількість поперечок в огорожі! Ми не рекомендуємо огорожі з більшою відстанню через знижену здатність затримувати сніг.

Модуль і тиснення

Залежно від типу металочерепиці, що використовується, необхідно вибрати відповідну довжину модуля та висоту тиснення тримача снігозахисної плити. На кресленні нижче показано обидва розміри щодо ручки та металевого покрівельного листа.

Як кріпити огорожу до тримача:

Спеціальне тиснення на тримачі дозволяє швидко та легко встановити огорожу. Просто втисніть профіль огорожі в засувки - новий спосіб кріплення огорожі до тримачів «клік» надзвичайно міцний. Вам не потрібні додаткові інструменти.

Висота встановлення огорожі:

Після встановлення огорожа знаходиться на 65 мм над основою ручки. У разі покриття, висота модуля якого перевищує 65 мм, встановлення буде неможливим. В першу чергу це стосується:

• металочерепиці з висотою хвилі < 65 мм
• трапецієподібних листів з модулем < 65 мм (профіль Т-65)
• гофролистів з висотою хвилі < 65 мм

Захисне покриття

Завдяки впливу на снігозахисні елементи численних корозійних факторів, стандартно всі елементи мають гаряче цинкування, що значно підвищує довговічність виробу. Гаряче цинкування необхідне для відповідності продукції чинним нормам і стандартам. Ми застерігаємо від використання гальванічних (електролітично) оцинкованих огорож, які мають дуже низьку стійкість до корозії. Фактор корозії має значний вплив на довговічність снігозахисних елементів, тому рекомендується використовувати гарячеоцинковані вироби.

Гаряче цинкування передбачає занурення металевого елемента в гарячий рідкий цинк при температурі приблизно 450°C. Під час ванни атоми цинку проникають у зовнішній шар сталі, утворюючи поверхню залізо-цинкового сплаву, який після охолодження утворює шар, що захищає від корозії. Довговічність цинкових покриттів, залежно від умов, може досягати 100 років.

Гарячеоцинковані елементи відрізняються від електрооцинкованих лише на перший погляд. Електрооцинкована поверхня блискуча і гладка - елементи винятково естетичні. Однак гарячеоцинкована сталь в залежності від використовуваної технології може бути матовою або злегка блискучою і містити різного роду дефекти. Ці недоліки не є помилкою в процесі цинкування. На жаль, у випадку з огорожами з порошковим покриттям використана технологія цинкування не буде помітна на перший погляд.

Гаряче цинкування

• Стійкість до корозії: дуже висока
• Товщина цинкового шару 50 мкм - 150 мкм
• Точність покриття: низька
• Кінцева якість і рівномірність обробки: низька

Гальванічне цинкування

• Стійкість до корозії: низька
• Товщина шару цинку 10 мкм - 30 мкм
• Точність покриття: середня
• Кінцева якість і рівномірність обробки: середня

Сертифікат ITB. Усі снігозахисні елементи, що продаються, мають необхідні технічні допуски.

Огорожа пропонується у нефарбованому варіанті (тільки гаряче оцинкування) або додатково пофарбована в найпопулярніші покрівельні кольори за палітрою RAL.

Порошкове покриття стійке до корозії, хімічних речовин, високої температури та механічних пошкоджень. Цей процес передбачає нанесення на металеву поверхню наелектризованих частинок порошкової фарби. Потім пофарбовані елементи нагріваються до температури 140°C - 200°C, в результаті чого порошок плавиться і полімеризується.

Переваги порошкового фарбування:

• гладке покриття, без тріщин і смуг
• антикорозійний ефект
• стійкість до механічних пошкоджень
• термостійкість
• висока стійкість до впливу хімічних речовин
• нешкідливість для навколишнього середовища

Інструкції зі складання

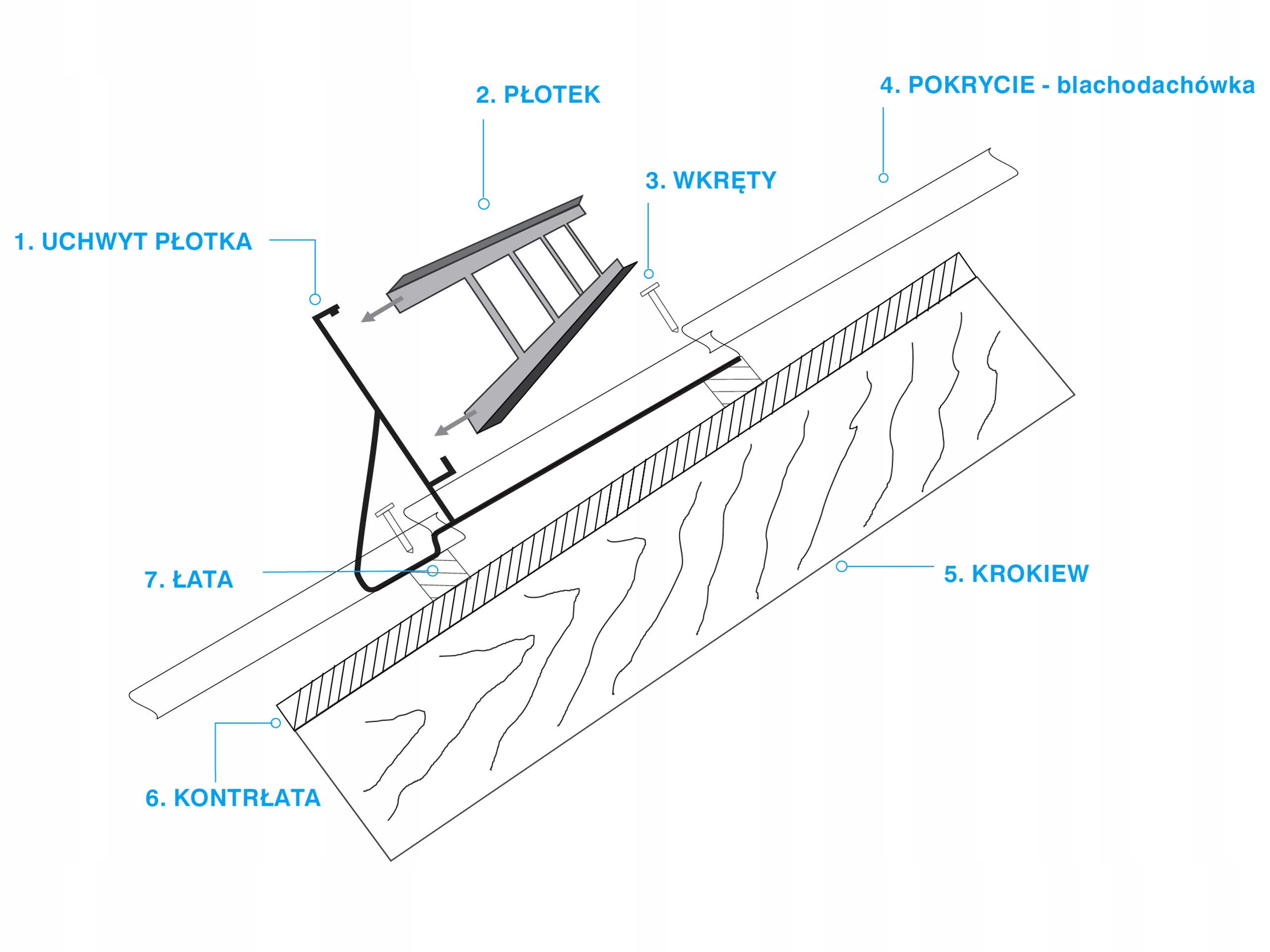

Повний снігозахисний паркан BD складається з тримачів паркану BD (1) і огорожі (2). Огорожу слід встановлювати на висоті стіни або на відстані не більше 800 мм від неї. Залежно від типу металочерепиці існують кронштейни з відповідним модулем, що відповідає модулю металочерепиці, наприклад: BD350/20 та ін. Основні правила монтажу однакові для всіх типів кронштейнів. Прикрутіть ручку (1) до конструкції за допомогою гвинтів довжини, що відповідає товщині обрешітки, обережно, щоб не пошкодити мембрану даху. Використовуйте шестигранні шурупи з мінімальними розмірами Ø 6 мм x 60 мм. Перед закручуванням можна попередньо просвердлити отвір діаметром менше діаметра шурупа, щоб запобігти розколу деревини). Опора (2) кріпиться до ручки (1) за допомогою замикання і не потребує використання гвинтових з’єднань. Кількість кронштейнів, необхідних для установки огорож, залежить від кута нахилу даху (чим більше кут, тим більше буде кількість кронштейнів) і довжини ската. Для дахів з довжиною ската більше 6 м слід збільшити кількість ручок або використовувати другий ряд огорож. Кількість ручок залежить від кута нахилу даху.
