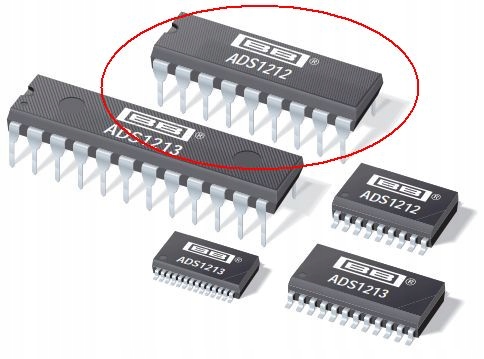

ADS1212

Висококласний Hi-Effective

22-розрядний аналого-цифровий перетворювач

(нові оригінальні системи з США)

Основні характеристики системи:

• Аналогово-цифровий перетворювач DELTA-SIGMA
• Неспотворені 22-бітні зразки кодів
• Ефективна роздільна здатність 20 біт при 10 Гц
• і 16 біт при 1000 Гц
• Низьке енергоспоживання: 1,4 мВт
• Вхідні сигнали диференціал
• Програмоване значення посилення
• Інтерфейс SPI™
• Програмоване відключення на 6,25 кГц
• Внутрішнє та зовнішнє джерела опорної напруги.
• Функція автоматичного калібрування
• Корпус DIP-18

Пристрої Burr-Brown ADS1212 і ADS1213 є 22-розрядними дельта-сигма аналого-цифровими перетворювачами. Вони характеризуються низьким енергоспоживанням, високою точністю і широким динамічним діапазоном. Вони працюють від джерела живлення +5В. ADS1212 є одним перетворювачем, ADS1213 має 4 мультиплексованих вхідних каналу. Обидва мають гнучкі синхронні послідовні інтерфейси, сумісні з SPI, які працюють у 2-провідному режимі керування, щоб зменшити витрати на гальванічну ізоляцію. Пристрої мають ефективну роздільну здатність 16 біт при частоті дискретизації 1 кГц завдяки унікальному режиму роботи «Turbo», що дозволяє адаптувати роздільну здатність і швидкість до необхідного енергоспоживання. Передавачі ідеально підходять для вимірювань високої роздільної здатності. Їх можна використовувати в інтелектуальних передавачах, контролі промислових процесів, хроматографії та портативному вимірювальному обладнанні. Основні параметри та особливості ADS1212 та ADS1213 включають: 22 біти без пропущених кодів, ефективну роздільну здатність 20 бітів при 10 Гц, низьке енергоспоживання (1,4 мВт), диференціальні входи, програмований підсилювач посилення, внутрішнє або зовнішнє джерело опорної напруги та вбудовані схеми автокалібрування. ADS1212 доступний у 18-контактних корпусах DIP та SOIC, ADS1213 у 24-контактних корпусах DIP та SOIC і у 28-контактному SSOP.
