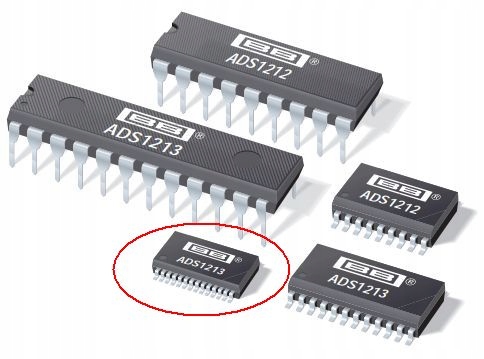

ADS1213

Високоефективний

22-розрядний аналого-цифровий перетворювач

Основні характеристики системи:

• Аналогово-цифровий перетворювач DELTA-SIGMA
• Неспотворені 22-розрядні коди зразків
• Ефективна роздільна здатність 20 біт при 10 Гц
• i 16 біт при 1000 Гц
• Низьке енергоспоживання: 1,4 мВт
• 4 диференціальних входи MUX
• Програмоване значення посилення
• Інтерфейс SPI™
• Програмоване відключення на 6,25 кГц
• Внутрішнє та зовнішнє джерела опорної напруги.
• Функція автоматичного калібрування
• Корпус ССОП-28

Пристрої Burr-Brown ADS1212 і ADS1213 є 22-розрядними дельта-сигма аналого-цифровими перетворювачами. Вони характеризуються низьким енергоспоживанням, високою точністю і широким динамічним діапазоном. Вони працюють від джерела живлення +5В. ADS1212 - це один передавач, ADS1213 має 4 мультиплексованих вхідних каналу. Обидва мають гнучкі синхронні послідовні інтерфейси, сумісні з SPI, що працюють у 2-провідному режимі керування, щоб зменшити витрати на гальванічну ізоляцію. Системи мають ефективну роздільну здатність 16 біт при частоті дискретизації 1 кГц завдяки унікальному режиму роботи «Turbo», який дозволяє регулювати роздільну здатність і швидкість під необхідне енергоспоживання. Передавачі ідеально підходять для вимірювань високої роздільної здатності. Їх можна використовувати в інтелектуальних передавачах, контролі промислових процесів, хроматографії та портативному вимірювальному обладнанні. Основні параметри та особливості ADS1212 та ADS1213 включають: 22 біти без пропущених кодів, ефективну роздільну здатність 20 бітів при 10 Гц, низьке енергоспоживання (1,4 мВт), диференціальні входи, підсилювач із програмованим посиленням, внутрішній або зовнішній джерело опорної напруги та вбудований в автоматичному калібруванні схем. ADS1212 доступний у 18-контактному корпусі DIP та SOIC, ADS1213 у 24-контактному DIP та SOIC корпусі та у 28-контактному SSOP.
