Адаптер із штекерними та розетковими роз’ємами для прес-форм LÜDECKE DN 6 – клапан і голка – ESHMK-ESHMS-AB – еквівалент HASCO Z 8

Швидкі роз’єми від ESHM Серія o DN 6 і діаметр пробки 9 мм характеризуються дуже високою швидкістю потоку з одночасним низьким перепадом тиску.

Деталь ESHMK-ESHMS-AB має з одного боку заглушку DN 6 з «європейським» профілем (ЕШМ), а з іншого - DN 6 розетка швидкого з’єднання, також з європейським профілем, оснащена вентилем і голками, що дозволяє працювати з вилками, оснащеними двостороннім запірним вентилем.

Цей адаптер використовується для тимчасового увімкнення роботи пристроїв, обладнаних швидкими з’єднувачами без клапана (з вільним проходом) або голки (одностороннє відсічення) з двосторонніми розрізами. Вимкнуті штекери, без необхідності заміни всього постійно прикріпленого швидкого роз’єму в пристрої.

Корпус із латуні.

Сумісність із швидкими роз’ємами для регулювання температури, з Європейський профіль (німецький) HASCO Z 8.

Ці швидкі з'єднувачі призначені для використання в установках регулювання температури, які найчастіше використовується в промисловості переробки пластмас. Високоякісні з’єднувачі забезпечують точний тиск і температуру, яка може досягати до 200°C. Точність підтримки відповідного тиску та температури часто визначає високу повторюваність точних форм формованих виробів.

Ці швидкі з’єднувачі, завдяки використанню відповідних ущільнювачів і матеріалів, можуть транспортувати різні охолоджувальні середовища, як гарячі і холодна вода, масло або повітря.

Ми пропонуємо повний асортимент з’єднувачів і швидкоз’ємних з’єднань для систем контролю температури, які використовуються в переробці пластмас виробництва LÜDECKE. >

• Робочий тиск [бар]: 15.
• Робоча температура [°C]: від -20 до +200 (масло, повітря), +150 (вода).
• Матеріал з'єднання, корпус клапана: латунь MS 58.
• Середовище: повітря, вода, масло та інші.
• Вилка: DN6
• Гніздо: DN6
• Довжина вилки [L1]: 14 мм
• Ширина штекера [DS]: 9 мм
• Загальна ширина [D]: 17 мм
• Загальна довжина [L]: 54 мм
• Прохід: 6
• Профіль дюбеля сумісний з: HASCO Z 8
• Номер за каталогом: ЕШМК-ЕШМС -AB

Від'єднання та підключення кабелів у цій системі є інтуїтивно простим і швидким, і це можна зробити однією рукою.

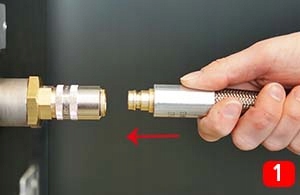

Крок 1.

Вставляючи вилку в розетку одним рухом

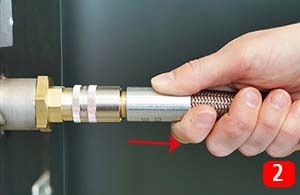

Крок 2.

Вставте вилку в розетку та злегка потягніть за вилку, щоб перевірити з’єднання.

Крок 3.

Від'єднайте роз'єм, натиснувши на кільце, позначене стрілкою, що одночасно виштовхне вилку з розетки.
