Перемикач часу циклічного плавального перемикача

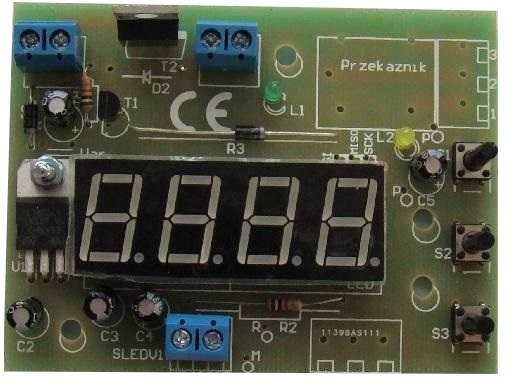

циклічний перемикач із світлодіодним дисплеєм

Циклічний контролер для управління зовнішнім пристроєм. Контролер періодично перемикається на вихід T1 (діапазон 1-9999, де пристрій може бути другою або хвилиною), після чого він вимикає вихід і відбувається час затримки T2 (діапазон 1-9999, де пристрій може бути другою або хвилиною). Після затримки вихід перезапускається, після чого інша затримка та "знову і знову". 12В джерело живлення контролера, вихід струму до 4a.

.

Контролер має світлодіодний дисплей, який ілюструє решту часу для перемикання виходу. Відсутність відбувається від встановленого значення до 1, що випливає з змінами режиму (увімкнено вихід). Ви можете самостійно встановити час, щоб увімкнути вихід 1-9999 секунд на крок щосекунди або в діапазоні 1-999 хвилин на крок щохвилини та аналогічним способом встановити час перерви 1-9999 (другий /хвилина)

.

Контролер також має 3 кнопки, щоб змінити параметри після введення меню. Щоб увійти в меню, під час звичайної роботи контролера натисніть і утримуйте кнопку Середній S2, поки вона не з’явиться на дисплеї " - - - -". У цей момент S2 слід вивільнити, а параметри встановлені по черзі:

1/time t1 тобто час увімкнення виходу (крапка першого числа дисплея) у діапазоні від 1 до 9999. Цей час встановлюється S1 (+1) і S3 (+100), після перевищення 9999 змін до 1.

2/Time t2 , тобто час виходу з виходу (крапка другого числа дисплея) в діапазоні від 1 до 9999. Цього разу встановлюється S1 (+1) і S3 (+100), після перевищення 9999 змін до 1.

3/ "a" визначає, чи після включення джерела живлення першим відрахуваним циклом повинен бути вихід на вихід (a = 1) або вимкнути вихід (a = 0). Ми вибираємо S1 або S3 і підтверджуємо S2, потім встановлюємо інший параметр.

4/ "c" визначає, чи встановлений час T1 в 1 точку (c = 0) або хвилини (c = 1). Ми вибираємо S1 або S3 і підтверджуємо S2, потім встановлюємо інший параметр.

5/ "e" визначає, чи встановлений час T2 на 2 бали (e = 0) або хвилини (e = 1). Ми вибираємо S1 або S3 та підтверджуємо S2, який зберігає дані " - - -" та виходять у меню.

.

Параметри наборів запам'ятовуються після відключення потужності. Після включення джерела живлення лічильник завжди нараховується від T1/T2 вниз. Під час Т1 включення виходу сигналізується діодом L1.

.

Якщо встановлений час T1 або T2 стосується хвилин (1 одиниця = 1 хвилина), коли підраховує час, перша крапка дисплея спалахує.

.

Контролер має додаткове введення ліжка, що діє як пауза. Ви не повинні давати жодних напруг ззовні. Після короткого замикання відлік часу припиняється до відкриття входу. Статус введення перевіряється щосекунди відповідно до другого циклу, мінімальний час паузи - 1 секунда. Кожну секунду драйвер перевіряє вхід, якщо він виявить, що він був компактним, він зупиняє зворотній відлік, запалює діод L2 і після наступної другої перевіряє вхід знову-якщо він все ще компактний, ситуація не змінюється і якщо він відкритий, він відновлює відлік, а L2 Diode відновлюється.

.

Прикладна схема показана нижче. Після включення живлення час затримки T2 відбувається спочатку (пристрій виходу вимкнено і встановлюється на 0), потім вихід вимикається на T1, потім ще одну затримку T2 тощо ...

Нижня схема показана схема складання.

.

Наприклад, контроль насоса (циклічне вмикання та вимкнення), хоча може бути будь -який приймач, наприклад лампочка, нагрівач, двигун тощо ...

.

12VDC потужність стабілізована, червона (плюс) для штифта "+", контролера, так і для плюс насоса. Чорний джерело живлення (мінус) до контролера "-". Однак мінус насос (синій кабель на схемі) для кубиків контролера. Тому насос контролюється з мінус.

.

Відповідно до цієї схеми, ви можете контролювати приймач 12 В постійного струму з максимальним споживанням струму 4A. Якщо споживання електроенергії більше, реле (типова або SSR) повинна бути підключена як приймач, який приєднає наш приймач.

.

Також можна керувати лінією (двигуном) ліворуч / праворуч за допомогою 2 доданих реле. У цьому випадку привід вислизне в один бік під час Т1 і приховатиме інший шлях під час Т2. Зазвичай цей тип приводів побудував -в кінці, тому час повинен бути достатньо встановлений для приводу, щоб досягти його межі до кінця часу T1/T2. Це захистить від швидкої зміни напрямку під час руху приводу. Це дає можливість циклічного контролю лінійних приводів постійного струму до будь -якої напруги.

.

Наприклад, час повного слайда приводу (від максимуму прихованого до розширеного максимуму), наприклад, 1 хвилина. Ми встановлюємо час T1 на 2 хвилини та час T2, наприклад, 5 хвилин. Після включення джерела живлення привід буде запущений, привід після хвилини вислизне у встановлений поріг (він буде припинений у цьому положенні на власному кінці) і після наступної хвилини проходять (загалом 2 хвилини, тобто T1) реле буде перемикатися, і цикл приводу почне приховувати загальну кількість 5 хвилин (T2), тоді цикл знову розпочне. .

.

Звичайно, T1 і T2 рази можна встановити від 1 секунди до 9999 хвилин, як зазначено вище в інструкціях.

.

Найпростіший спосіб використовувати реле з котушкою 12 В постійного струму та контактами з відповідним струмом / напругою для даного двигуна приводу / постійного струму. Для 12-24 В циліндрів популярні реле 30A CAR, з'єднані відповідно до схеми нижче. Звичайно, живлення постійного струму до використовуваного циліндра також повинен бути доставлений до реле. У цьому прикладі джерело живлення контролера 12ВДК постійно підключається.

.

Діаграма такого управління нижче:

.

Звичайно, ви також можете надати потужність контролера 12 ВДК не постійно, а із зовнішнім щоденним перемикачем. Що дає набагато більше можливостей. Це дозволяє, наприклад, робити один або кілька циклів у конкретні часи тощо

.

Технічні дані:

• Потужність модуля 12VDC (11-13V)
• робочий час (T1) встановлений у діапазоні 1-9999 секунд/хвилини
• Час перерви (T2) Встановлений в діапазоні 1-9999 секунд/хвилини
• Максимальне вихідне навантаження 4a
• Розмір плитки 84*64 мм
• Світлодіодний дисплей 4 цифри, червона, висота цифри 14 мм

.

Контролер абсолютно новий, інструкції Controller + PDF надсилаються електронною поштою.

Тут ви можете подивитися фільм YouTube, що показує операцію водія:

https://www.youtube.com/watch?v=8hqlkneoirq&feature=youtu.be
