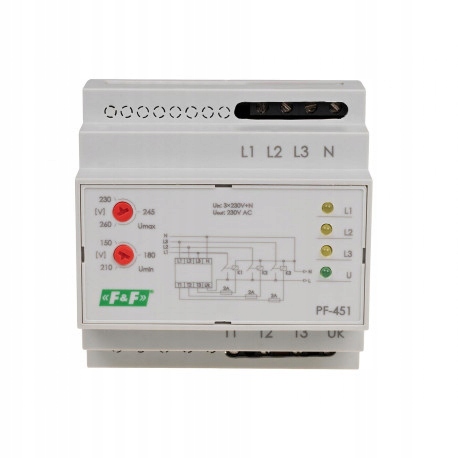

Автоматичний вимикач 3×230 V+N 16 A F&F PF-451

Опис товару:

• Для роботи з контакторами.
• Без пріоритетна фаза.
• З регульованими нижнім і верхнім порогами активації.

Автоматичний перемикач фаз використовується для підтримки безперервності живлення до однієї -фазоприймач. Ефективний при виході з ладу однієї з фаз живлення або падінні параметрів нижче норми.

Використання автоматичного перемикача фаз ПФ-451

Вимикач прямого підключення використовується для живлення однофазного кола, навантаження якого не перевищує 16 А. Для ланцюгів з навантаженням понад 16 А будемо використовувати систему вимикача і трьох контакторів з відповідною обрана потужність навантаження.

Робота автоматичного перемикача фаз PF-451

Трифазна напруга (3×230 В+N) подається на вхід перемикача (L1, L2, L3, N). Однофазна напруга (230 В змінного струму) подається на вихід комутатора (T1, T2, T3). Це фазна напруга однієї з фаз. Електронна система вимикача контролює значення напруги фаз, що живляться. На вихід надходить фаза з правильними параметрами. Послідовність перемикання фаз не вказана. Вихід завжди спрямований на фазу з найкращими параметрами. Коли значення параметрів цієї фази падають, відбувається перемикання на наступну, хорошу фазу. Час перемикання (поява напруги на виході) після обриву фази струму становить від 0,5 до 0,8 с, протягом цього часу приймачі не живляться. Вхід Uk використовується для контролю комутованих напруг. Система дозволяє вмикати лише одну фазу. Це захищає від одночасного застосування двох фазних напруг на виході. Це може спричинити міжфазне коротке замикання. Крім того, пошкодження контактора (наприклад, розрив ланцюга котушки або спалений робочий контакт) призведе до перемикання приймача на іншу фазу. Навіть якщо напруга в даній фазі правильна. Якщо контакти контактора постійно замкнуті, система не переключиться на інший контактор, незважаючи на неправильну напругу в цій фазі. Після включення напруги живлення (хоча б однієї фази) система протягом 2 секунд перевіряє правильність підключених напруг. Лише після закінчення цього часу він увімкне фазу на вихід. Перемикач може встановити нижній (150 В до 210 В) і верхній (230 В до 260 В) поріг напруги, при якому буде відбуватися перемикання. Для оптичної сигналізації використовуються світлодіоди: зелений - живлення; жовта фаза на виході.

Технічні дані:

• Напруга живлення: 3×230 В+N
• Співпраця з генераторами електроенергії: ТАК
• Гістерезис: 5 В
• Похибка вимірювання напруги: ±1% li>
• Поріг спрацьовування - верхній регульований: 230÷260 В
• Поріг спрацьовування - нижній регульований: 150÷210 В
• Час перемикання: 0,5÷0,8 с
• Максимальний струм навантаження - пряме підключення: 16 A
• Максимальний струм навантаження - з контакторами: до навантажувальної здатності контактів контактора
• З'єднання: гвинтові клеми 4,0 мм²
• < b >Момент затягування: 0,5 Нм
• Споживання електроенергії: ≤ 1 Вт
• Робоча температура: - 25 ÷ 50 °C
• Розміри: 5 модулів (87,5 мм)
• Встановлення: на рейку 35 мм< /li >
• Рівень захисту:IP20
