HDC-SWC21 2×1 8K HDMI 2.1 Dolby Vision Switch

• 2×1 перемикач HDMI
• Входи: 2x HDMI, виходи: 1x HDMI.
• Підтримка 8K, HDMI 2.1, HDCP 2.3, HDR10+, Dolby Vision,< /li>
• Багатоканальне аудіо, DTS-HD Master Audio, Dolby TrueHD,
• Керування EDID,
• Пропускна здатність 48 Гбіт/с

Перемикач HDC-SWC21 2×1 дозволяє перемикатися між двома джерелами HDMI на один вихід HDMI. Перемикання здійснюється за допомогою кнопки на корпусі. Він повністю сумісний із сигналами до 8K 60 Гц у специфікаціях HDMI 2.1, HDCP2.3 і HDR10+, HDR, Dolby Vision. Пропускна здатність пристрою становить 48 Гбіт/с. HDC-SWC21 можна використовувати для відображення на відкритому повітрі, на конференціях, у домашньому кінотеатрі, для моніторингу тощо.

Для належної роботи найкраще підключати живлення до пристрою за допомогою кабелю micro USB, який входить у комплект. Передача сигналу односпрямована (2 входи, 1 вихід, а не навпаки). Для консолей Xbox і PlayStation 5 ви можете отримати роздільну здатність 4K 120 Гц.

Основні характеристики HDC-SWC21:

• Підтримка HDMI 2.1, HDCP 2.3
• Керування EDID
• Пропускна здатність до 48 Гбіт/с, частота оновлення до 120 Гц, глибина кольору до 12 біт
• Підтримка зображень із роздільною здатністю: 8K@60Hz 4:4:4 8/10/12bit, 8K@60Hz 4:2:0 12-біт, 8K@30 Гц 4:4:4 10-біт, 4K@120 Гц 4:4:4 10-біт
• Підтримка HDR, HDR10, HDR10+, Dolby Vision, HLG наскрізне та форматує багатоканальне аудіо, наприклад: LPCM 7.1ch, DTS-HD Master Audio, Dolby TrueHD Mode)
• Підтримка автоматичного перемикання між джерелами сигналу
• Компактний дизайн, що дозволяє легко встановити пристрій будь-де

Технічні дані

Роздільна здатність: до 8K при 60 Гц 4:4:4 8/10/12 біт, 8K при 60 Гц 4:2:0 12 біт, 8K при 30 Гц 4:4:4 10- біт , 4K@120 Гц 4:4:4 10 біт

Входи: 2x HDMI типу A, жіночий

Виходи: 1x HDMI типу A, жіночий

версія HDMI: 2.1

Версія HDCP: 2.3

Пропускна здатність: 48 Гбіт/с

Методи керування: кнопка на панель (змінити джерело)

Глибина кольори:8-біт, 10-біт, 12-біт

Простори кольорів: RGB, YCbCr 4:4:4 / 4:2:2 / 4 :2:0

Аудіоформати HDMI:

• аудіо LPCM 7.1
• Dolby Digital Plus, Dolby Digital EX, Dolby TrueHD
• DTS, DTS-EX, DTS-96/24, DTS High Res
• DTS-HD Master Audio
• DSD

Діапазон сигналу:

• 1080P, 4K@30Hz, 4K@60Hz 4:2:0: вхід макс. вихід макс. 5 м
• 4K@60Hz 4:4:4: кабель HDMI 2.0 – вхід макс. вихідний сигнал макс. потужність макс. 2 м

Розміри (довжина x ширина x висота): 60 x 60 x 12 мм

Вага: 31 г

Живлення : USB 5 В

Енергоспоживання: 1,25 Вт

Діапазон температур зберігання: від -20 °C до + 60 °C (від -4 °F до + 140 °F)

Діапазон робочих температур: від 0 °C до + 40 °C (від + 32 °F до + 104 °F)

Діапазон робочої вологості: від 20 до 90% RH ( без конденсації)

Вміст комплекту:

• 1x перемикач HDMI HDC-SWC21
• 1x кабель Micro USB для живлення
• 1x посібник користувача [англійською] англійською]

ПРИМІТКА:

1. Живлення пристрою через кабель micro USB не потрібне, але рекомендоване для пристроїв HDMI, які не можуть забезпечити належне живлення.

2. Щоб отримати зображення 4K@120Hz або 8K@60Hz, переконайтеся, що кабель HDMI, вихідний пристрій і вихідний пристрій HDMI підтримують вищезазначену роздільну здатність.

3. Кабелі HDMI, які використовуються для підключення джерел сигналу та виходів, не мають бути надто довгими, інакше на екрані можуть з’явитися артефакти.

1 – Світлодіодна кнопка живлення/індикатор – коротке натискання дозволяє вибрати джерело сигналу HDMI, тривале натискання активує режим автоматичного перемикання джерела. Коли пристрій увімкнено, індикатор горить зеленим кольором

2 - Світлодіоди HDMI IN 1/2 - коли використовується відповідне джерело сигналу HDMI, індикатор горить зеленим кольором

3 - Порти HDMI IN 1/2 - порти для підключення джерел сигналу HDMI, наприклад DVD-програвача, ПК, консолі PS5

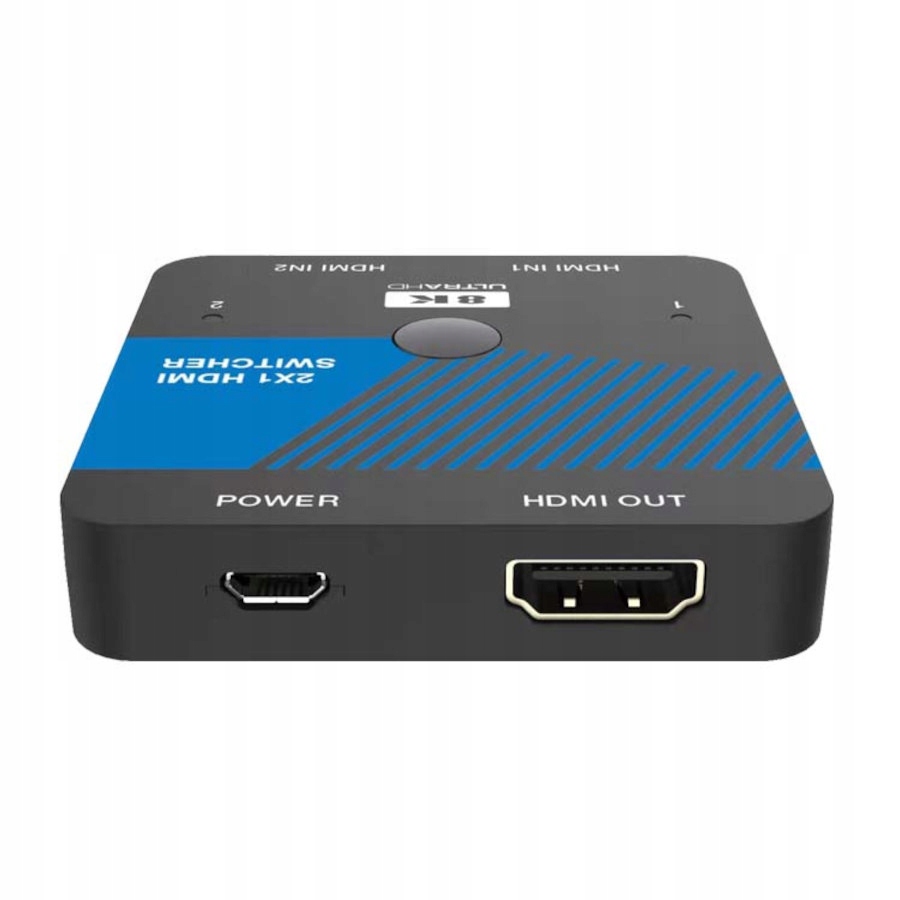

4 - Порт живлення Micro USB 5V

5 - Порт HDMI OUT - HDMI. вихідний порт для підключення Телевізор, монітор тощо

Приклад застосування:
