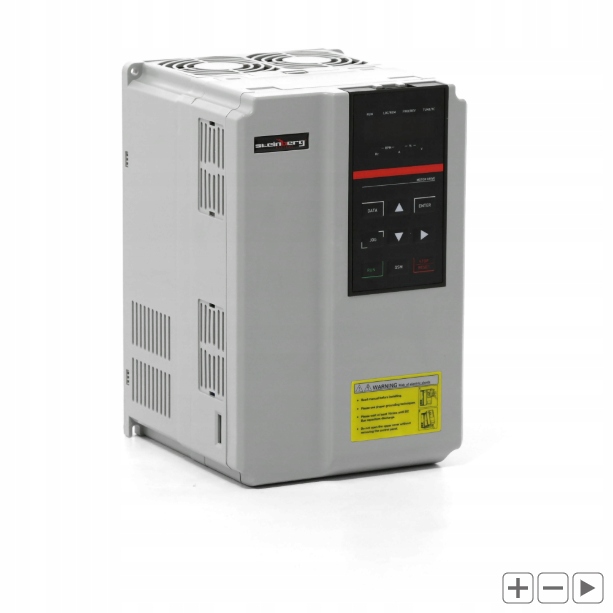

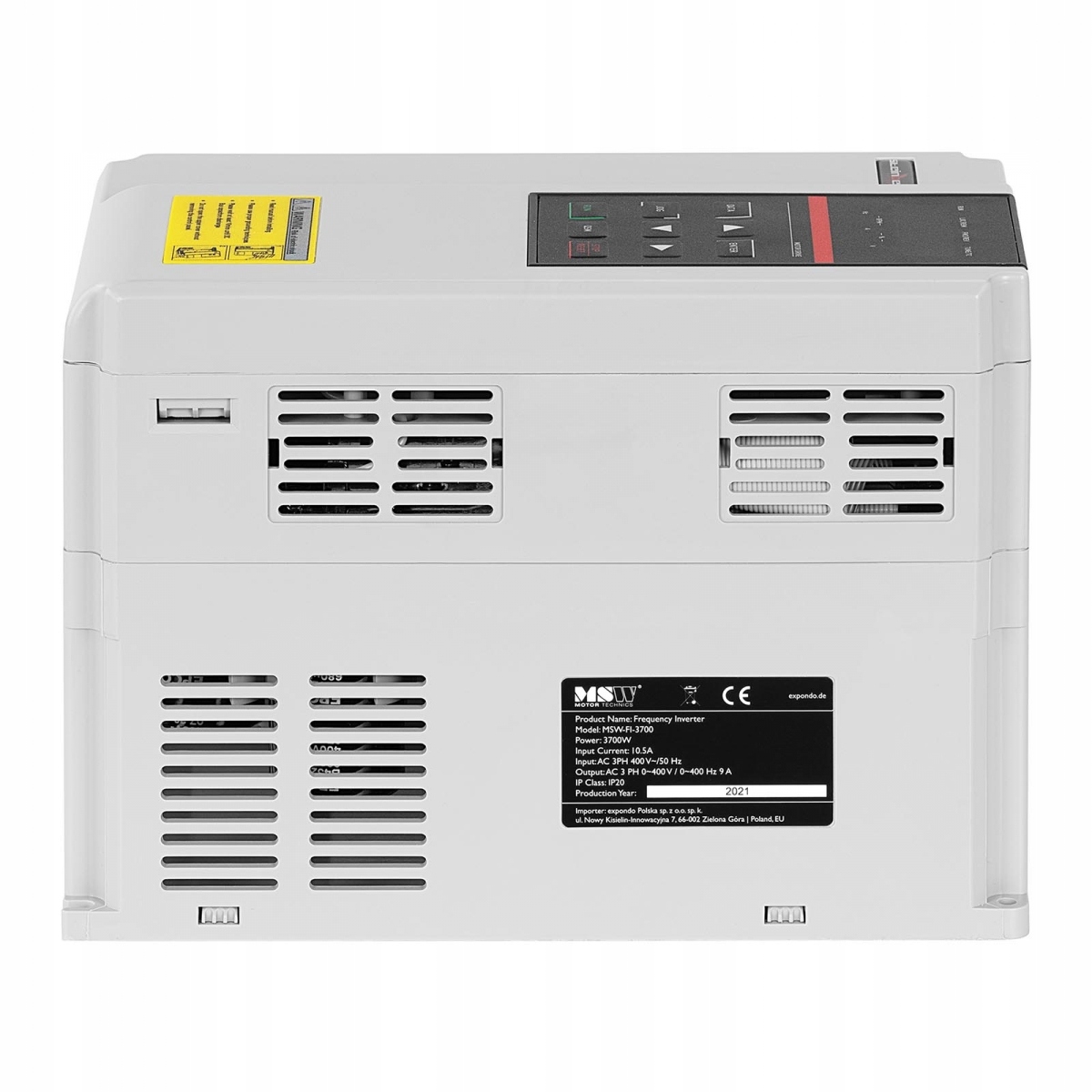

Перетворювач частоти - 3,7 кВт, 5 HP - 380 В - 50-60 Гц - LED MSW 10061532 MSW-FI-3700

3,7 кВт, 5 к.с.

380 В

50-60 Гц

Векторний спосіб керування

Світлодіодний дисплей

Технічні дані

Напруга [В] 380

Світлодіодний дисплей

Захист від перегріву Так

Захист від перегріву Максимальний струм Так

Вхідний струм [A] 10,5

Вихідний струм [A] 9

Захист від перевантаження Так

Захист від перенапруги Так

Захист від короткого замикання Так

Блокування ключа Так

Двигун 3,7 кВт, 5 HP

Потужність [Вт] 3700

Ступінь захисту IP 20

Температура зберігання [°C] 20-60

Робоча вологість [%] Менше 95%

Частота [Гц] 50-60

Діапазон швидкостей 1:100 (SVC) 1:1000 (FVC)

Температура навколишнього середовища [°C] 10-40

Максимальна частота 0 ~300 Гц векторне керування, 0~3200 Гц V/F керування

Несуча частота 0,5 кГц ~ 16 кГц

Точність налаштування Цифровий [Гц] 0,01

Моделювання Регулювання Максимальна частота x 0,025%

Режим керування Векторне керування з відкритим контуром (SVC) V/F, Векторне керування із замкнутим контуром (FVC) U Керування /F

Пусковий крутний момент Машина G: 0,5 Гц / 150% (SVC); 0 Гц / 180% (FVC), P машина: 0,5 Гц / 100%

Точність постійної швидкості +0,5% (SVC) ± 0,02% (FVC)

Точність керування крутним моментом + 0,5% (FVC)

Посилення крутного моменту Автоматичне посилення крутного моменту; ручне підйом крутного моменту 0,1% ~ 30,0%

Крива V/F три напрямки: лінійний тип; багатоточкового типу; крива потужності V/F N

Можливість перевантаження машини типу G: 150% номінального струму 60 с; 180% номінального струму машини типу 3S P: 120% номінального струму 60с; 150% номінального струму 3S

Відділення V/F Повне відокремлення, половинне відокремлення

Крива прискорення та уповільнення Лінійна або S-крива прискорення та уповільнення, чотири види часу прискорення та уповільнення 0, 0 ~ 6500,0 с, діапазон часу прискорення та уповільнення 0,0 ~ 6500,0 с

Частота гальмування постійним струмом 0,00 Гц ~ максимальна частота

Час гальмування Час гальмування 0, 0 с ~ 36,0 с

Поточне значення [%] 0,0-100

Діапазон точкових частот [Гц] 0,00-50,00

Час прискорення та уповільнення точкового сигналу [с] 0,0-6500,0

Контролер PLC для багатошвидкісної роботи Швидкість роботи до 16 сегментів завдяки вбудованому контролеру PLC або терміналу керування

Функція контролю часу [хв] 0,0-6500,0

Захист двигуна від перегріву Додаткова багатофункціональна карта, аналоговий вхід A l 3, вхід датчика температури двигуна дозволений

Захист від зниження напруги Так

Розміри (ДxШxВ) [см] 25 x 16 x 17

Вага [кг] 3,1

Розміри транспортування (ДxШxВ) [см] 29 x 24 x 26

Вага транспортування [кг] 3,6

Комплект поставки

• Перетворювач частоти
• Посібник користувача

Ключова інформація

• Потужність – з діапазоном потужності до 3,7 кВт, 5 к.с. і підтримкою трифазної напруги 380 В
• Прецизійність – векторне керування (з датчиком і без нього) та керування V/F для оптимальної кривої крутного моменту< /li >
• Просте управління - світлодіодний дисплей забезпечує просту конфігурацію та керування
• Універсальність - різноманітні інтерфейси та широкі параметри конфігурації для широкого діапазону застосувань
• Безпека - завдяки захисту від перегріву, перенапруга, напруга занадто низька
