Перетворювач інтерфейсу USB на CAN SPI I2C

Функція:

1. Підтримує Linux, MAC OS, Windows, Android, підтримує Raspberry Pi.

2. Живлення від шини USB, зовнішнє живлення не потрібне, вихідна потужність 5 В і 3,3 В, максимальний струм до 500 мА, із захистом від короткого замикання.

3. Підтримка протоколу CAN 2.0A та 2.0B, 2-канальна шина CAN.

4. До 14 налаштувань фільтра на канал, включаючи 1200 буферів даних кадрів.

5. Підсумуйте помилки передачі та отримання шини CAN, відобразіть тип помилки, що виникає на шині CAN, у реальному часі.

Специфікація:

• Характеристики:
• 1. Підтримує Linux, MAC OS, Windows, Android, підтримує Raspberry Pi.

2. Живлення від шини USB, зовнішнє джерело живлення не потрібне, вихідна потужність 5 В і 3,3 В, максимальний струм до 500 мА, із захистом від короткого замикання.

• 3. Підтримка протоколу CAN 2.0A та 2.0B, 2-канальної шини CAN.
• 4. До 14 налаштувань фільтра на канал, включаючи 1200 буферів даних кадрів.
• 5. Додати помилки передачі та отримання шини CAN, відобразити тип помилки, що виникає на шині CAN, у реальному часі.
• 6. Кілька наборів безкоштовного програмного забезпечення для комп’ютера вищої версії для задоволення реальних потреб різних користувачів, бездоганно пов’язаних із LabviEW.
• 7. Підтримує 4 режими роботи (звичайний режим, режим петлі, тихий режим, режим безшумної петлі).
• 8. Кілька адаптерів інтерфейсу CAN можна підключити до одного комп’ютера для одночасної роботи (до 100).
• 9. Користувачі можуть безкоштовно оновлювати та оновлювати програмне забезпечення, і те саме апаратне забезпечення може виконувати різні функції, оновлюючи програмне забезпечення.
• 10. Повністю відкриті основні функції інтерфейсу для додаткової розробки, надаючи детальну документацію щодо функцій і приклади програм для різних мовних платформ, таких як Labview, C#, VC++, Qt, Python тощо.
• Типове використання:
• - Передача та прийом даних з мережі шини CAN через інтерфейс USB ПК
• - Збір даних з мережі CAN, аналіз даних
• - Інтерфейс USB до мережі CAN інтерфейс
• - Налагодження програми CAN, збільшення довжини мережевого зв’язку шини CAN
• - Моніторинг даних мережі CAN на промислових об’єктах
• - Аналогове вимірювання напруги, вхід GPIO і керування виходом
• - Вихід сигналу ШІМ
• - USB до подвійного послідовного порту / TTL (сумісний із режимом шини RS485)
• Специфікація:
• Живлення шини USB, зв'язок через інтерфейс USB2.0;
• Швидкість передачі: 2 Кбіт/с - 1 Мбіт/с
• Діапазон швидкості передачі: регульована 2K - 1M
• 8-канальний АЦП (12-бітна) напруга вимірювання аналогового сигналу (0 ~ 3,3 В), максимальна частота дискретизації 1 МГц;
• 16-канальний GPIO, налаштовується як вхідні та вихідні контакти, усі контакти сумісні з рівнем TTL
• 4-канальний лічильник імпульсів, який може рахувати наростаючий і спадаючий фронт імпульсу
• 2CH UART, який може виводити керуючий сигнал шини RS485(DE), максимальна швидкість передачі може досягати 2,25 Мбіт/с< /li>
• 8-канальний вихідний сигнал ШІМ, регульований вихідний цикл (0% ~ 100%), регульована вихідна частота (1 Гц ~ 20 МГц)
• 16-канальний вихід сигналу шини EasyScale, який може налаштуйте шину часового ряду
• Вихід шини 2CH SDI12 (потрібен зовнішній приймач), є функція передачі та прийому команд для SDI12
• Безпечний діапазон напруги: 0-5В
• Робоча температура: -40 ℃ ~ 85 ℃
• Розмір обладнання: 103*53*28 мм/4,0*2,1*1,1

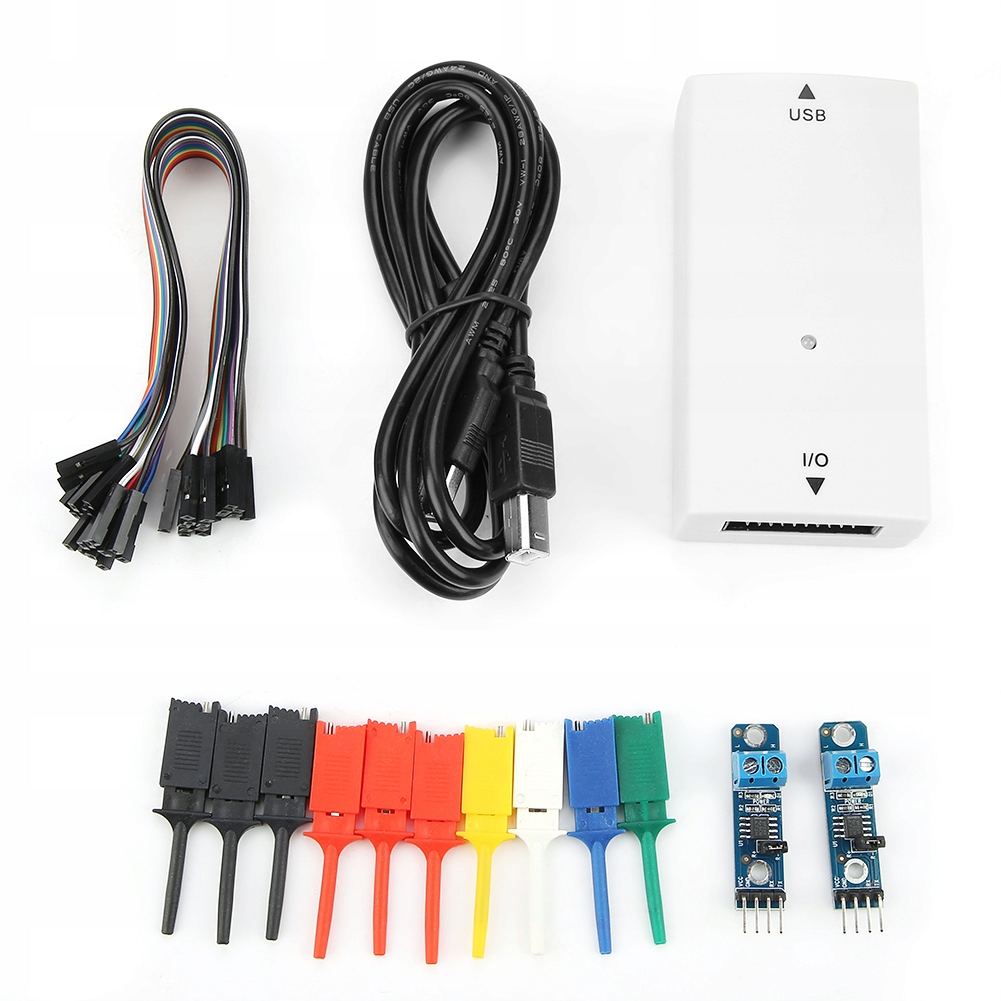

• Вага: приблизно 243 г/8,6 унцій Список упаковки :
• li>
• 1 * адаптер інтерфейсу USB-CAN
• 2 * модуль зв’язку CAN
• 1 * кабель USB
• 20 * Лінія Dupoint

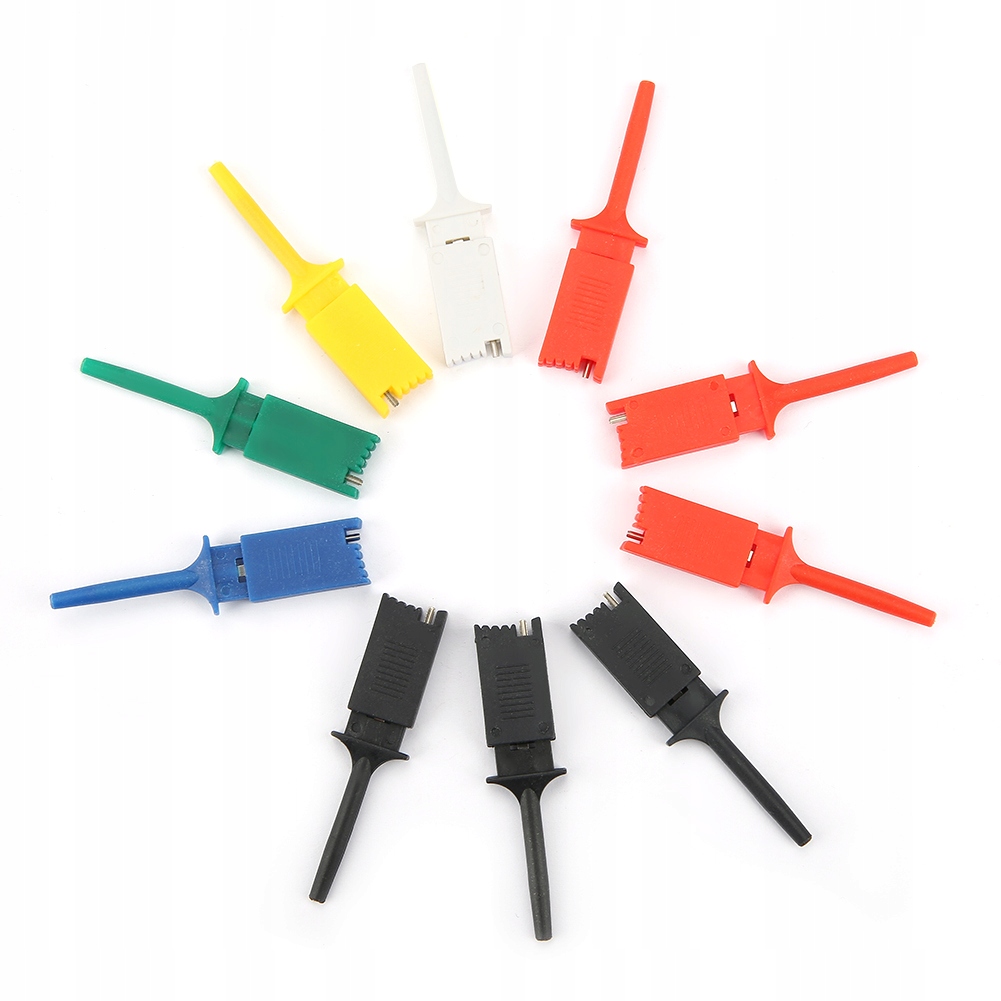

• 10 * Тестовий затискач
